HERシリーズ（販売終了）

販売終了

ラックマウント型
高性能高圧電源

国産初のラックマウント型高圧電源シリーズとして誕生し、今なお高性能電源のスタンダードとして評価の高いロングセラーモデル

驚異的超低ノイズ
高安定
ハイパフォーマンス
ロングセラー

150kV出力モデルで最小1.5Vという超低ノイズを実現したハイパフォーマンス高圧電源

HERシリーズは、1kV ～ 150kVまでの幅広い出力電圧帯で豊富なラインナップを備えたラックマウント型高性能高圧電源です。リリース以来、基準電源としても使用できるほどの低ノイズと高安定度により世界中のお客様から高い評価を頂いています。とりわけHERRシリーズは150kVの高電圧出力時のリップルがわずか1.5Vrmsという驚異的な超低ノイズを実現しています。また、HERシリーズ、HERRシリーズともに、当社の電源技術の粋を集めた独自の高信頼設計に加えて万全の保護回路を備え、いつでも安心してお使い頂ける高い安全性と信頼性を誇っています。さらに、各種のリモートコントロール機能やモニタ機能も標準装備し、システム構築にも容易に対応することが可能です。

概要

圧倒的な低ノイズ: 独自の発振回路でスパイクノイズをきわめて低いレベルに抑制。

豊富な機能: 出力ON/OFFや出力電圧の設定・制御といった各種リモート機能、出力電圧・電流値モニタ出力、ドアスイッチなど、高性能を簡単に使いこなせる多彩な機能を装備。

群を抜く操作性: 出力電圧を素早く正確に設定できる粗調・微調の2つのポテンショメータや視認性に優れた大型LEDメータなどが簡単・正確な操作を実現。

用途

電子顕微鏡
電子ビーム
絶縁耐圧試験
標準電源
X線装置
リソグラフィ
電子部品評価試験
電子銃
SEM
質量分析
イオンビーム
各種高圧試験など

ラインナップ

正極性出力モデル負極性出力モデル両極性出力モデル

モデル	最大出力			お問い合わせ
モデル	電圧	電流	電力	お問い合わせ
HER-1P30	1kV	30mA	30W	購入後
HER-1P60		60mA	60W	購入後
HER-1P120		120mA	120W	購入後
HER-3P10	3kV	10mA	30W	購入後
HER-3P20		20mA	60W	購入後
HER-3P40		40mA	120W	購入後
HER-3P60		60mA	180W	購入後
HER-3P80		80mA	240W	購入後
HER-5P6	5kV	6mA	30W	購入後
HER-5P12		12mA	60W	購入後
HER-5P25		25mA	125W	購入後
HER-5P35		35mA	175W	購入後
HER-5P50		50mA	250W	購入後
HER-10P3	10kV	3mA	30W	購入後
HER-10P6		6mA	60W	購入後
HER-10P12		12mA	120W	購入後
HER-10P18		18mA	180W	購入後
HER-10P25		25mA	250W	購入後
HER-10P30		30mA	300W	購入後
HER-20P1.5	20kV	1.5mA	30W	購入後
HER-20P3		3mA	60W	購入後
HER-20P6		6mA	120W	購入後
HER-20P9		9mA	180W	購入後
HER-20P12		12mA	240W	購入後
HER-20P15		15mA	300W	購入後
HER-30P1	30kV	1mA	30W	購入後
HER-30P2		2mA	60W	購入後
HER-30P4		4mA	120W	購入後
HER-30P6		6mA	180W	購入後
HER-30P8		8mA	240W	購入後
HER-30P10		10mA	300W	購入後
HER-40P0.75	40kV	0.75mA	30W	購入後
HER-40P1.5		1.5mA	60W	購入後
HER-40P3		3mA	120W	購入後
HER-40P4.5		4.5mA	180W	購入後
HER-40P6		6mA	240W	購入後
HER-40P7.5		7.5mA	300W	購入後
HER-50P0.6	50kV	0.6mA	30W	購入後
HER-50P1.2		1.2mA	60W	購入後
HER-50P2.5		2.5mA	125W	購入後
HER-50P3.5		3.5mA	175W	購入後
HER-50P5		5mA	250W	購入後
HER-60P0.5	60kV	0.5mA	30W	購入後
HER-60P1		1mA	60W	購入後
HER-60P2		2mA	120W	購入後
HER-60P3		3mA	180W	購入後
HER-60P4		4mA	240W	購入後
HER-80P0.75	80kV	0.75mA	60W	購入後
HER-80P1.5	80kV	1.5mA	120W	購入後
HER-100P0.1	100kV	0.1mA	10W	購入後
HER-100P0.3		0.3mA	30W	購入後
HER-100P0.6		0.6mA	60W	購入後
HER-100P1		1mA	100W	購入後
HER-100P1.2		1.2mA	120W	購入後
HER-120P0.5	120kV	0.5mA	60W	購入後
HER-120P1	120kV	1mA	120W	購入後
HER-150P0.5	150kV	0.5mA	75W	購入後
HER-150P0.8	150kV	0.8mA	120W	購入後

モデル	最大出力			お問い合わせ
モデル	電圧	電流	電力	お問い合わせ
HER-1N30	1kV	30mA	30W	購入後
HER-1N60		60mA	60W	購入後
HER-1N120		120mA	120W	購入後
HER-3N10	3kV	10mA	30W	購入後
HER-3N20		20mA	60W	購入後
HER-3N40		40mA	120W	購入後
HER-3N60		60mA	180W	購入後
HER-3N80		80mA	240W	購入後
HER-5N6	5kV	6mA	30W	購入後
HER-5N12		12mA	60W	購入後
HER-5N25		25mA	125W	購入後
HER-5N35		35mA	175W	購入後
HER-5N50		50mA	250W	購入後
HER-10N3	10kV	3mA	30W	購入後
HER-10N6		6mA	60W	購入後
HER-10N12		12mA	120W	購入後
HER-10N18		18mA	180W	購入後
HER-10N25		25mA	250W	購入後
HER-10N30		30mA	300W	購入後
HER-20N1.5	20kV	1.5mA	30W	購入後
HER-20N3		3mA	60W	購入後
HER-20N6		6mA	120W	購入後
HER-20N9		9mA	180W	購入後
HER-20N12		12mA	240W	購入後
HER-20N15		15mA	300W	購入後
HER-30N1	30kV	1mA	30W	購入後
HER-30N2		2mA	60W	購入後
HER-30N4		4mA	120W	購入後
HER-30N6		6mA	180W	購入後
HER-30N8		8mA	240W	購入後
HER-30N10		10mA	300W	購入後
HER-40N0.75	40kV	0.75mA	30W	購入後
HER-40N1.5		1.5mA	60W	購入後
HER-40N3		3mA	120W	購入後
HER-40N4.5		4.5mA	180W	購入後
HER-40N6		6mA	240W	購入後
HER-40N7.5		7.5mA	300W	購入後
HER-50N0.6	50kV	0.6mA	30W	購入後
HER-50N1.2		1.2mA	60W	購入後
HER-50N2.5		2.5mA	125W	購入後
HER-50N3.5		3.5mA	175W	購入後
HER-50N5		5mA	250W	購入後
HER-60N0.5	60kV	0.5mA	30W	購入後
HER-60N1		1mA	60W	購入後
HER-60N2		2mA	120W	購入後
HER-60N3		3mA	180W	購入後
HER-60N4		4mA	240W	購入後
HER-80N0.75	80kV	0.75mA	60W	購入後
HER-80N1.5	80kV	1.5mA	120W	購入後
HER-100N0.1	100kV	0.1mA	10W	購入後
HER-100N0.3		0.3mA	30W	購入後
HER-100N0.6		0.6mA	60W	購入後
HER-100N1		1mA	100W	購入後
HER-100N1.2		1.2mA	120W	購入後
HER-120N0.5	120kV	0.5mA	60W	購入後
HER-120N1	120kV	1mA	120W	購入後
HER-150N0.5	150kV	0.5mA	75W	購入後
HER-150N0.8	150kV	0.8mA	120W	購入後

モデル	最大出力			お問い合わせ
モデル	電圧	電流	電力	お問い合わせ
HER-1R30	1kV	30mA	30W	購入後
HER-1R60		60mA	60W	購入後
HER-1R120		120mA	120W	購入後
HER-3R10	3kV	10mA	30W	購入後
HER-3R20		20mA	60W	購入後
HER-3R40		40mA	120W	購入後
HER-3R60		60mA	180W	購入後
HER-3R80		80mA	240W	購入後
HER-5R6	5kV	6mA	30W	購入後
HER-5R12		12mA	60W	購入後
HER-5R25		25mA	125W	購入後
HER-5R35		35mA	175W	購入後
HER-5R50		50mA	250W	購入後
HER-10R3	10kV	3mA	30W	購入後
HER-10R6		6mA	60W	購入後
HER-10R12		12mA	120W	購入後
HER-10R18		18mA	180W	購入後
HER-10R25		25mA	250W	購入後
HER-10R30		30mA	300W	購入後
HER-20R1.5	20kV	1.5mA	30W	購入後
HER-20R3		3mA	60W	購入後
HER-20R6		6mA	120W	購入後
HER-20R9		9mA	180W	購入後
HER-20R12		12mA	240W	購入後
HER-20R15		15mA	300W	購入後
HER-30R1	30kV	1mA	30W	購入後
HER-30R2		2mA	60W	購入後
HER-30R4		4mA	120W	購入後
HER-30R6		6mA	180W	購入後
HER-30R8		8mA	240W	購入後
HER-30R10		10mA	300W	購入後
HER-40R0.75	40kV	0.75mA	30W	購入後
HER-40R1.5		1.5mA	60W	購入後
HER-40R3		3mA	120W	購入後
HER-50R0.6	50kV	0.6mA	30W	購入後
HER-50R1.2		1.2mA	60W	購入後
HER-50R2.5		2.5mA	125W	購入後
HER-60R0.5	60kV	0.5mA	30W	購入後
HER-60R1		1mA	60W	購入後
HER-60R2		2mA	120W	購入後
HER-80R0.75	80kV	0.75mA	60W	購入後
HER-100R0.1	100kV	0.1mA	10W	購入後
HER-100R0.3	100kV	0.3mA	30W	購入後

正極性出力モデル負極性出力モデル両極性出力モデル

機能

出力時は①→⑤の順で、終了時は⑤→①の順で操作して下さい。

POWER ON/OFF スイッチ：全ての操作に優先します。
HV ON/OFF スイッチ
ONで動作可能です。HVスイッチONの状態でのみリモートスイッチがON/OFFできます。また、ドアスイッチ、カットオフのリセットもこのスイッチで操作します。
COARSE(粗調)ポテンショメータ(10回転ロック付)
FINE(微調)ポテンショメータ(10回転ロック付)
CURR(出力電流)設定ツマミ：1回転　保護回路動作時LED点灯
GROUND端子　M6
ACインレット
ヒューズ
HV出力コネクタ（松定プレシジョン製）
出力電圧モニタ
出力電流モニタ
デジタル通信アダプタ接続用コネクタ、切替スイッチ(オプション)

リモート端子　M4

リモートスイッチON / OFF※

シンク電流　10mA以上必要

ドアスイッチ

シンク電流　10mA以上必要

出力制御※

外部リレーショートまたはVCE0.4V以下の状態で出力可能です。オープンまたは2V以上になると出力が遮断されます。再度ショートまたは0.4V以下の状態でHVスイッチをOFFしてリセットした後、HVスイッチONで再出力します。

※-LGオプション選択時には⑫の切替スイッチがIEEE-488側の時、リモート端子ではリモートスイッチと出力制御は機能せず、IEEE-488のみの制御になります。

出力モニタ（⑩出力電圧モニタ⑪出力電流モニタ）　BNCリセプタクル ※

Vout：0～±10V（0～＋10V）
標準…モニタの極性は高圧出力と同じ
-LGオプション時…高圧出力の極性にかかわらず正極性
Iout：0～＋10V
共に出力imp 1KΩ

※ -LGオプション時
⑫の切替スイッチにかかわらず常に出力します。

仕様

一般仕様については、こちらよりカタログをダウンロードし、ご参照ください。

オプション

-LC: カレントリミット
電圧垂下特性により出力電流を制限します。
出力電流は前面パネル1回転ツマミにより10％～105％まで可変できます。

-LN: 停電保護なし
ACのON/OFFで高圧出力をON/OFFすることができます。

-LW: スロースタート
HVスイッチ、リモートスイッチオンより約10秒にて設定電圧まで立上がります。
出力電圧制御がローカル時のみ機能します。
リモート時はスロースタートにはなりません。

-LG: USB、LAN、RS-232C、RS-485、GPIBアダプタ接続用コネクタ
(アダプタとしてGP-HVが必要です。詳しくはGPシリーズカタログをご覧ください。)

-L4V: 4½桁デジタル電圧メータ
(HERシリーズのみ)

-L(200V): 200Vac±10％　単相入力

-L(230V): 198V～253V　単相入力

-L(3m): 出力高圧シールドケーブルの長さが3mになります。

-L(5m): 出力高圧シールドケーブルの長さが5mになります。（出力電圧40kV以下のモデルのみ）

-L(7m): 出力高圧シールドケーブルの長さが7mになります。（出力電圧10kV以下のモデルのみ）

ご発注方法

ご発注時は、上記のオプション記号を型名の後につけてください。
〈例〉HER-60P1-LCGNW4v（200V）(3m)
（アルファベット、数字、入力電圧、ケーブル長順につけてください。）

別売品

デジタル通信アダプタ

LANやUSBなどによるリモート制御は、別途デジタル通信アダプタにて対応可能です。各種デジタルインターフェースによるリモート制御を行う場合は、別途アナログ電源用デジタルアダプタ(GP-HV)と、各インターフェースによる光アイソレーションアダプタが必要です。
詳しくは、GP/ET/USBシリーズのアナログ電源用デジタルアダプタ(GP-HV)と、光アイソレーションアダプタをご確認ください。

入力ケーブル

【標準添付】	CABLE TYPE1	125 V / 10 A	2.5 m 固定長
【標準添付】オプション-L(200V)、 -L(230V)選択時	CABLE TYPE3	250 V / 10 A	2.5 m 固定長
【別売】	CABLE TYPE4	250 V / 10 A	2.5 m 固定長
【別売】	CABLE TYPE13	250 V / 15 A	2.5 m

※入力ケーブルの詳細はCABLEシリーズカタログをご参照ください。

出力ケーブル

【標準添付】 1kV～15kVモデル、 20kV～30kVモデル、 40kVモデル、 50kV～60kVのモデル、 80kV～120kVモデル、 150kVモデル	CN-□-MHVP	端末オープン（ノンシールドケーブル） ※出力電圧によって寸法が変わります。詳細につきましては弊社営業担当までお問合わせください。	2.5m 長さ指定可能

ダウンロード

ダウンロードできない場合の解決方法

ダウンロードできない場合、以下の方法をお試しください。

Ctrl+F5を押下し、WEBブラウザのキャッシュをクリアして、お試しください。
WEBブラウザを再起動のうえ再ログインして、お試しください。
ご利用のWEBブラウザを変更して、お試しください。
パソコンを再起動し、再度お試しください。
別のパソコンで、再度お試しください。

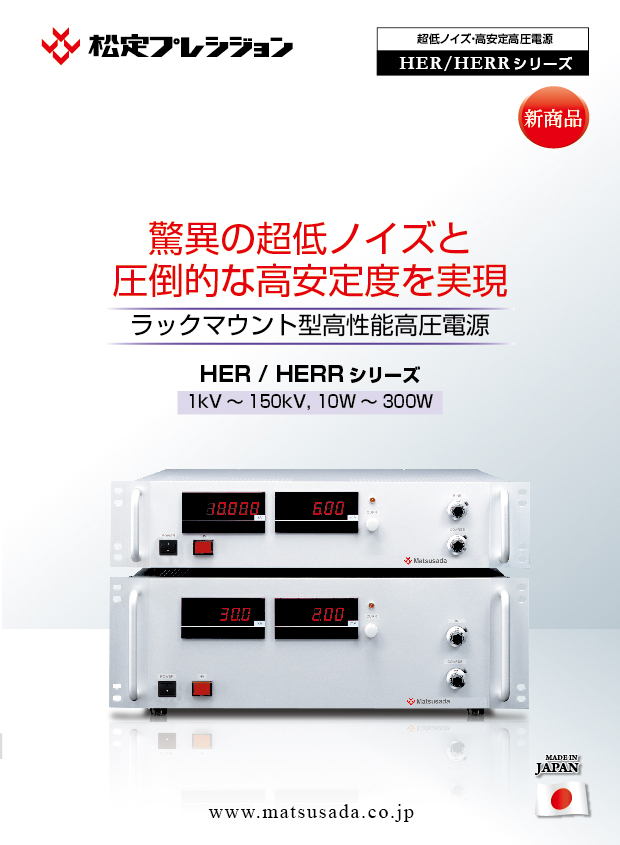

: HERシリーズカタログ
