電子ビーム・イオンビーム用高圧電源
HMBR-Rシリーズは、出力の極性を反転することができる高圧電源モジュールです。質量分析装置やイオンビーム装置など正極と負極を切り替える必要がある装置に適しています。質量分析装置 (MS) などの、極めて高い電圧安定性が求められるアプリケーションのために設計された、高性能 high voltage power supply モジュールです。超低リップルと高安定性という、相反する要求を高いレベルで両立し、外部信号によって出力の極性を迅速に切替えられます。質量分析やイオンビームアプリケーションで必要とされる陰イオン（アニオン）や陽イオン（カチオン）の切替にこの一台で対応出来ます。他にも、材料試験などの実験や装置の極性切替シーケンスに柔軟に対応します。
HMBR-R（12W）タイプは、飛行時間型質量分析（TOF-MS）の質量分析部で加速や集束、リフレクターの電極用電源に用いられます。HMBR-R（3W）タイプは、質量分析装置のイオン検出部でレンズや検出器の電源に用いられます。
特長
12Wタイプ
- 質量分析装置(MS)に最適
- 超低リップル
- 高安定度 10ppm/5min
- 外部信号による出力極性切換が可能
- 出力電圧、電流モニタ付
- CV（定電圧）・CC（定電流）制御も可能（オプション）
- LAN・USB・RS-232C・RS-485・GPIBによるデジタルが制御可能（別途アダプタが必要）
- UL62368-1、CSA C22.2 No.62368-1-14（C-UL）認定品
- CEマーキング(低電圧指令適合）
3Wタイプ
- 質量分析装置(MS)に最適
- 超低リップル 10ppm p-p
- 高安定度 10ppm/5min
- 外部信号による出力極性切替
- 出力電圧モニタ付
用途
- イオンビーム
- 質量分析 (Mass Spectrometry: MS)
- キャピラリー電気泳動
- TOF-MS
- MALDI-TOF(12Wタイプ)
- 絶縁材料の試験
- 集束イオンビーム (Focused Ion Beam: FIB)(3Wタイプ)
ラインナップ
| モデル | 最大出力 | 安全規格 | お問い合わせ | ||
|---|---|---|---|---|---|
| 電圧 | 電流 | リップル | |||
| HMBR-10R1.2 | 0～+10kV/0～-10kV | 1.2mA | 70mVp-p |   |
購入前 購入後 |
| HMBR-15R0.8 | 0～+15kV/0～-15kV | 0.8mA | 70mVp-p | |
購入前 購入後 |
| HMBR-20R0.6 | 0～+20kV/0～-20kV | 0.6mA | 70mVp-p | |
購入前 購入後 |
| HMBR-30R0.4 | 0～+30kV/0～-30kV | 0.4mA | 70mVp-p | |
購入前 購入後 |
| モデル | 最大出力 | 安全規格 | お問い合わせ | ||
|---|---|---|---|---|---|
| 電圧 | 電流 | リップル | |||
| HMBR-1R3 | 0～+1kV/0～-1kV | 3mA | 10mVp-p | - | 購入前 購入後 |
| HMBR-2R1.5 | 0～+2kV/0～-2kV | 1.5mA | 20mVp-p | - | 購入前 購入後 |
| HMBR-5R0.6 | 0～+5kV/0～-5kV | 0.6mA | 50mVp-p | - | 購入前 購入後 |
| HMBR-10R0.3 | 0～+10kV/0～-10kV | 0.3mA | 100mVp-p | - | 購入前 購入後 |
仕様
- 入力電圧
- 24Vdc
- 出力電圧制御
-
アナログ制御：外部コントロール電圧 0～10Vdc
デジタル制御：GPシリーズ
- 入力電圧
- 24Vdc
- 出力電圧制御
- 外部コントロール電圧 0～10Vdc
仕様については、こちらよりカタログをダウンロードし、ご参照ください。
オプション
- -LCs
-
定電圧/定電流制御(12Wタイプのみ)
- 定電圧/定電流制御(CV/CC自動切換)ができます。
- 制御モード(CV/CC)のステータス出力をします。
- リファレンス電圧出力により、外部ポテンショメータが利用できます。また、内部ポテンショメータ(CV、CC用)が入力コネクタ横に装備されます。
ご発注方法
ご発注時は、上記のオプション記号を型名の後につけてください。
〈例〉HMBR-20R0.6-LCs
別売品
- デジタル通信アダプタ
-
LAN/USB/RS-232C/RS-485/GPIBアダプタ
GPシリーズは弊社の高圧電源・直流電源・交流電源・電子負荷装置などをコンピュータコントロールするためのアダプタシリーズの総称です。電源を使った多機能かつ高精度な自動検査システム、測定システムの構築に最適な製品です。詳しくは、GP/ET/USBシリーズをご確認ください。
接続図
接続図については、こちらよりカタログをダウンロードし、ご参照ください。
外形寸法
外形・寸法については、こちらよりカタログをダウンロードし、ご参照ください。
ダウンロード
ダウンロードできない場合の解決方法
ダウンロードできない場合、以下の方法をお試しください。
- Ctrl+F5を押下し、WEBブラウザのキャッシュをクリアして、お試しください。
- WEBブラウザを再起動のうえ再ログインして、お試しください。
- ご利用のWEBブラウザを変更して、お試しください。
- パソコンを再起動し、再度お試しください。
- 別のパソコンで、再度お試しください。
-

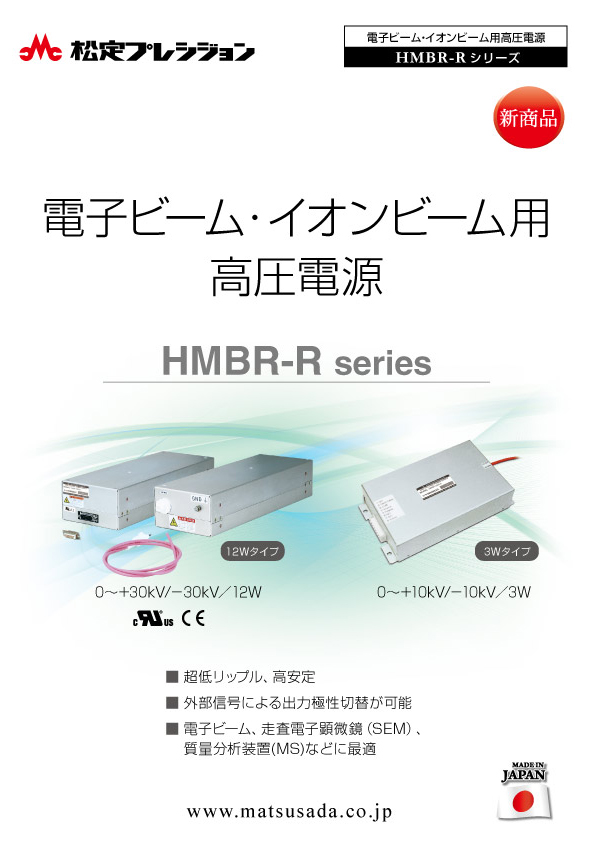

HMBR-Rシリーズカタログ
