光電子増倍管(PMT)用
高圧電源
PMTを用いたシンチレーション式放射線検出器や、質量分析装置に最適
- 出力電圧：0.5～5kV
- 出力電流：0.5～8mA
- 出力電力：2.5～4W/6W

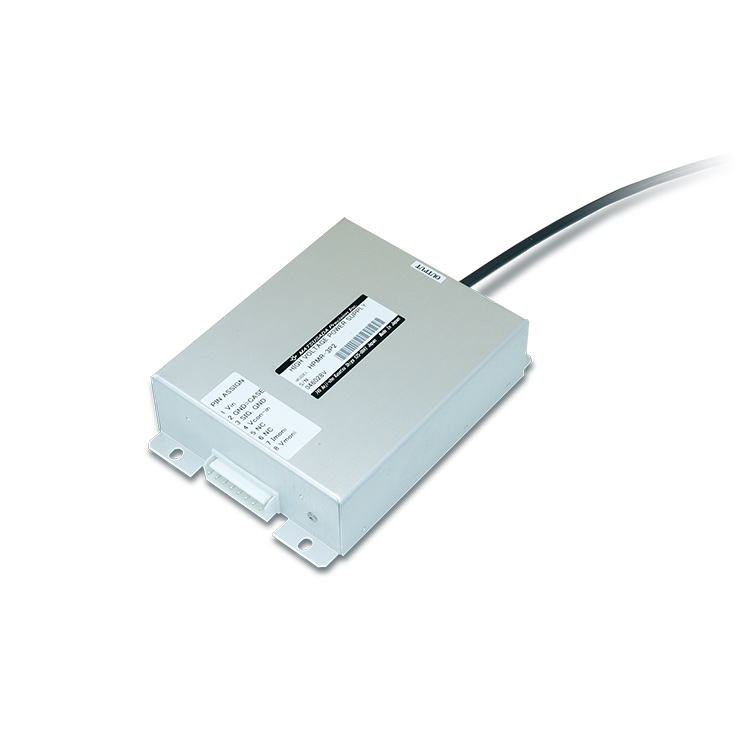

光電子増倍管(PMT)用超低リップル高圧電源
HPMRシリーズは超低リップルの光電子増倍管（PMT）用電源です。
また、PMTだけでなく光電管やGM管、比例計数管、半導体式の放射線検出器にもご利用いただけます。
特長
- 超低リップル、高安定
- 外部ボリューム、外部電圧どちらでも出力電圧を制御可能
- PMTを用いたシンチレーション式放射線検出器や、質量分析装置(MS)に最適
2.5W～4Wタイプ
- 2mVの超低リップル
- 充実の保護機能
- 広い出力範囲
- UL1950認証品
- CEマーキング（低電圧指令適合）
6Wタイプ
- 6Wのハイパワー
- 5mVの超低リップル
- 外部コントロール電圧による可変
- 充実の保護機能
- 電圧、電流モニタを標準装備
用途
- 光電子増倍管（PMT）
- マイクロチャンネルプレート（MCP）
- 質量分析（Mass Spectrometry: MS）
- 電子ビーム・イオンビーム
- 放射線計測
ラインナップ
2.5W～4Wタイプ
| モデル | 出力 | リップル | 出力電圧モニタ(確度：±2%) | お問い合わせ | |||
|---|---|---|---|---|---|---|---|
| 電圧 | 電流 | 正極性出力 | 負極性出力 | インピーダンス | |||
| HPMR-0.5P | 0.5kV | 8mA | 5mVp-p | 0～+5V | 0～-5V | 50kΩ | 購入前 購入後 |
| HPMR-1P | 1kV | 4mA | 2mVp-p | 0～+1V | 0～-1V | 10kΩ | 購入前 購入後 |
| HPMR-1.5P | 1.5kV | 2.5mA | 2mVp-p | 0～+1.5V | 0～-1.5V | 25kΩ | 購入前 購入後 |
| HPMR-2P | 2kV | 2mA | 2mVp-p | 0～+2V | 0～-2V | 25kΩ | 購入前 購入後 |
| HPMR-3P | 3kV | 1mA | 3mVp-p | 0～+3V | 0～-3V | 30kΩ | 購入前 購入後 |
| HPMR-5P | 5kV | 0.5mA | 10mVp-p | 0～+5V | 0～-5V | 10kΩ | 購入前 購入後 |
| モデル | 出力 | リップル | 出力電圧モニタ(確度：±2%) | お問い合わせ | |||
|---|---|---|---|---|---|---|---|
| 電圧 | 電流 | 正極性出力 | 負極性出力 | インピーダンス | |||
| HPMR-0.5N | -0.5kV | 8mA | 5mVp-p | 0～+5V | 0～-5V | 50kΩ | 購入前 購入後 |
| HPMR-1N | -1kV | 4mA | 2mVp-p | 0～+1V | 0～-1V | 10kΩ | 購入前 購入後 |
| HPMR-1.5N | -1.5kV | 2.5mA | 2mVp-p | 0～+1.5V | 0～-1.5V | 25kΩ | 購入前 購入後 |
| HPMR-2N | -2kV | 2mA | 2mVp-p | 0～+2V | 0～-2V | 25kΩ | 購入前 購入後 |
| HPMR-3N | -3kV | 1mA | 3mVp-p | 0～+3V | 0～-3V | 30kΩ | 購入前 購入後 |
| HPMR-5N | -5kV | 0.5mA | 10mVp-p | 0～+5V | 0～-5V | 100kΩ | 購入前 購入後 |
6Wタイプ
仕様
一般仕様については、こちらよりカタログをダウンロードし、ご参照ください。
オプション
2.5W～4Wタイプ
- -LX
-
カードエッジコネクタ（12ピン）
ベースプレート（W:98×L:160）
- -L15
-
Vin ±12Vdc～±18Vdc @400mA（typical）
- -LMH
MHV 出力コネクタ
- -LSH
SHV 出力コネクタ
6Wタイプ
- -LMH
MHV 出力コネクタ
- -LSH
SHV 出力コネクタ
ご発注方法
HPMR-(出力電圧)(極性)[-L][X][入力電圧][出力コネクタ]
(出力電圧)は、0.5/1/1.5/2/3/5から選択してください。（単位:kV）
(極性)は、P/Nから選択してください。P-正極、N-負極
[-L]は、オプション追加記号です。オプションを追加する場合に付けてください。
[X]は、ベースプレート・カードエッジコネクタに変更する場合に追加してください。
[入力電圧]は、入力電圧範囲を±12Vdc～±18Vdcに変更する場合、”15”を追加します。
[出力コネクタ]は、MH/SHから追加できます。それぞれ出力ケーブルの先端をMH:MHVコネクタ、SH:SHVコネクタに変更できます。
〈例〉HPMR-1P-L15、HPMR-1.5N-LMH、HPMR-2P-LX15、HPMR-3N-LXSH、HPMR-5P-LX15MH
接続図
接続図については、こちらよりカタログをダウンロードし、ご参照ください。
外形寸法
外形・寸法については、こちらよりカタログをダウンロードし、ご参照ください。
ダウンロード
ダウンロードできない場合の解決方法
ダウンロードできない場合、以下の方法をお試しください。
- Ctrl+F5を押下し、WEBブラウザのキャッシュをクリアして、お試しください。
- WEBブラウザを再起動のうえ再ログインして、お試しください。
- ご利用のWEBブラウザを変更して、お試しください。
- パソコンを再起動し、再度お試しください。
- 別のパソコンで、再度お試しください。
-
HPMRシリーズカタログ
更新日：2025/02/27 Rev.10
PDF(2,052KB)
-
高圧電源モジュール総合ガイド
更新日：2025/06/30 rev.20
PDF(5,582KB)
-
高圧電源の正しい使い方
更新日：2025/09/08 Rev 07
PDF(1,270KB)
-
HPMRシリーズ 3D CADデータ (STEP、IGES)
更新日：2024/6/17
zip(1,433KB)
ダウンロードには会員登録が必要です。
-
HPMRシリーズカタログ
更新日：2025/02/27 Rev.10
PDF(2,052KB)
-
高圧電源モジュール総合ガイド
更新日：2025/06/30 rev.20
PDF(5,582KB)
-
高圧電源の正しい使い方
更新日：2025/09/08 Rev 07
PDF(1,270KB)
-
HPMRシリーズ 3D CADデータ (STEP、IGES)
更新日：2024/6/17
zip(1,433KB)
本サイトでは、取扱説明書等の資料は全て最新版のみを公開しています。お持ちの製品によっては資料の版が異なる場合もありますのでご了承ください。
