光電子増倍管(PMT)用高圧電源

アダプタ無しで世界中の商用電源電圧に対応
プリアンプ駆動用電源搭載の光電子増倍管(PMT)用電源

横幅わずか212mmのコンパクトサイズの光電子増倍管(PMT)用高性能高圧電源

HJPHシリーズは光電子増倍管(PMT)、二次電子増倍管用の高性能高圧電源です。
横幅わずか212mmのコンパクトなケースに高圧電源と±15V、±5Vのプリアンプ駆動用電源を内蔵しています。わずか15mVp-pの極めて低いリップル(高電圧出力部)で光電子増倍管(PMT)をはじめとした様々なアプリケーションでの使用に最適です。また、-LGobオプションを選択していただくことで各種デジタル制御も可能です。

概要

  • プリアンプ駆動用電源を標準搭載(±15V、±5V出力)
  • 低リップル 15mVp-p(2kVタイプ高電圧出力部)
  • クラス最高レベルのコンパクト設計
  • 視認性に優れた4桁デジタルメータを装備
  • 万全の保護機能
  • AC入力はアダプタ無しで世界中の商用電源電圧に対応

ラインナップ

正極性モデル
モデル名 出力 お問い合わせ
電圧 電流
HJPH-2P2 0~+2kVdc 2mA 購入前 購入後
HJPH-5P1 0~+5kVdc 1mA 購入前 購入後
負極性モデル
モデル名 出力 お問い合わせ
電圧 電流
HJPH-2N2 0~-2kVdc 2mA 購入前 購入後
HJPH-5N1 0~-5kVdc 1mA 購入前 購入後

仕様

一般仕様については、こちらよりカタログをダウンロードし、ご参照ください。

オプション

-LGob

光インターフェース
光通信で絶縁コントロールします。光ファイバによる完全絶縁を行うため、サージや誘電雷、外来ノイズなどによる過渡現象などの誤動作を未然に防ぐことが可能です。

  • -LGob 光インターフェース+光ケーブル2m長
  • -LGob(Fc5):光インターフェース+光ケーブル5m長
  • -LGob(Fc10):光インターフェース+光ケーブル10m長
  • -LGob(Fc20):光インターフェース+光ケーブル20m長
  • -LGob(Fc40):光インターフェース+光ケーブル40m長

※下記の環境下で使用される場合は必ず-LGobオプションをご選択ください。

  • 工場内などノイズの多い環境(例:モータやコイルを負荷や電源の近くで使用される場合)
  • 弊社製の電源とコントローラ(PCやPLC)が2m以内に設置できない場合
  • アーク放電や出力短絡が起る可能性がある場合

光インターフェースをご使用の際は、別途アダプタが必要です。

別売品

入力ACケーブル
標準添付 CABLE TYPE1 CABLEシリーズ CABLEシリーズ 125V/10A 2.5 m
固定長
別売 CABLE TYPE3
(200V入力時使用可能)
CABLEシリーズ CABLEシリーズ 250V/10A 2.5 m
固定長
別売 CABLE TYPE4
(200V入力時使用可能)
CABLEシリーズ CABLEシリーズ 250V/10A 2.5 m
固定長
光アイソレーションアダプタ

光インターフェースをご使用の際は、別途変換アダプタが必要です。PCやPLCとの接続に合わせて、以下のアダプタをご用意しております。

  • ET-32:LAN用光変換アダプタ
  • USB-OPT:USB用光変換アダプタ
  • GP-OPT2-9:RS-232C(9ピン)用光変換アダプタ
  • GP-OPT2-25:RS-232C(25ピン)用光変換アダプタ
  • GP-OPT4-25:RS-485(25ピン)用光変換アダプタ
  • GP-32:GPIB用 光変換アダプタ(2028年12月に販売終了予定)

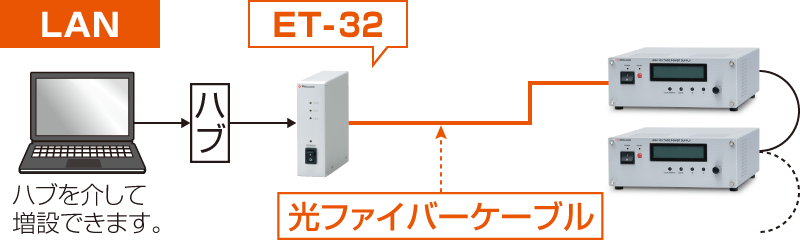

LAN用光変換アダプタを使った通信例
LAN用光変換アダプタを使った通信例|HJPH|高圧電源 ベンチトップ|松定プレシジョン

詳しくはGP/ET/USBシリーズをご覧ください。

外形寸法

外形寸法については、こちらよりカタログをダウンロードし、ご参照ください。
