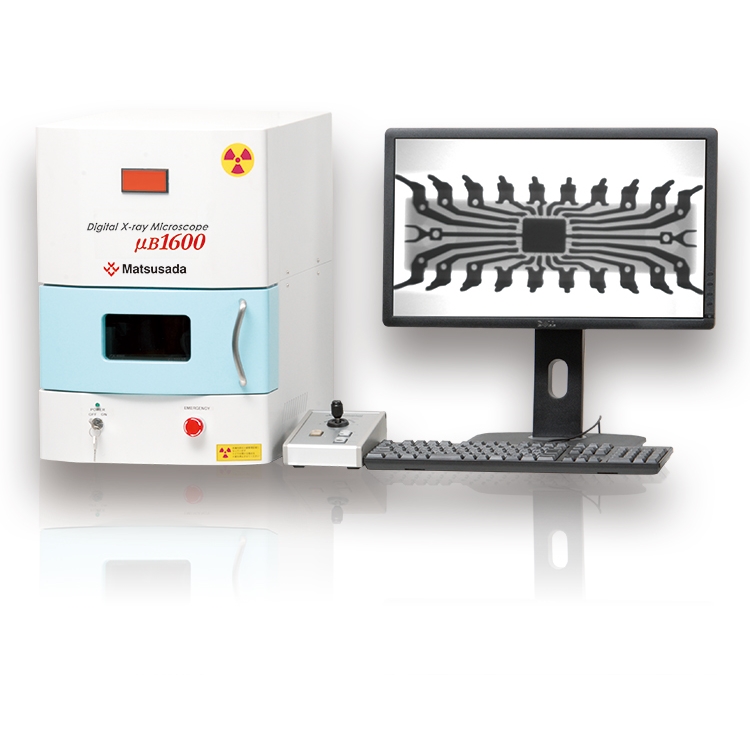

コンパクトボディに凝縮された高性能
卓上に置けるほどの小型設計により、社内の省スペース化が図れます。また、既にX線透過装置を使用されている方でも、2台目のX線透過装置として導入して頂くことで業務の効率化が図れます。マイクロフォーカスX線管とデジタルイメージングカメラの採用により、大型機種にも劣らない鮮明な透過画像が得られます。
特長・概要
- 先進テクノロジーの結集
-

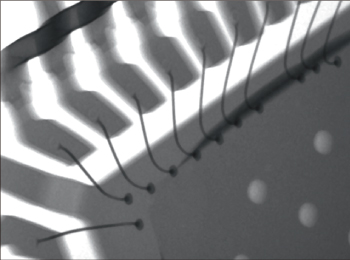

最新のX線とFPDが成しえる究極の画像
独自の技術により従来機では濃淡の差が出なかったようなワークでも確実にとらえます。またFPD採用により歪みのないフラットな画像が得られます。
- 誰が使ってもすぐ使いこなせる
-
最適な条件に自動設定
操作する人はワークをセットしてＸ線を出すだけです。 コントラスト調整は自動で行い、最適な条件で撮影します。
- 多機能でありながらも簡単操作
-
様々な画像処理、計測ソフトを標準装備
解析用の装置としてはもちろんのこと、検査機用の装置としてもお使いいただける機能を充実させました。使い方も簡単。初めての方でもスムーズに操作できます。
- CT機能も搭載可能。
- 卓上に置けるコンパクトなマイクロフォーカスX線検査装置。
- 回転機能を装備した多機能ステージ。
- デジタルイメージングカメラ搭載。
- ジョイスティックとマウスによるかんたん操作。
- 貼り合わせた画像から指定部分に自動移動。
先新のテクノロジー
マイクロフォーカスＸ線
マイクロフォーカスＸ線を搭載。コンパクトなサイズながら超高画質を実現しました。世界初60kV、150µA出力Ｘ線管と弊社の高圧技術との融合により小型で高性能なＸ線ジェネレータの開発に成功しました。
デジタルＸ線カメラ
撮像部にはデジタル式フラットパネルのＸ線カメラを採用しました。1300pixel×1152pixelの150万画素高解像度カメラが狙った部分を逃がしません。隅々にいたるまで歪みのない画像が得られます。
14bitデジタルデータ
150万画素の高画質データを14bitで取り込めるので、撮影後の各種画像処理・解析が思いのままに行えます。
高精度ステージ
Ｘ、Ｙ、拡大率可変の3軸に加え、回転機能つきステージを搭載。あらゆる角度からの透過が可能です。小さい部品ほど細部にわたって分析したいといったニーズにお答えします。また、BGAの浮きも発見できます。
幅広いアプリケーションに対応しています
仕様
仕様については、こちらよりカタログをダウンロードし、ご参照ください。
ラインナップ
| モデル名 | 管電圧 | 試料台 | カメラ視野サイズ | お問い合わせ |
|---|---|---|---|---|
| μB1600 | 20kV～60kV | 120mm × 120mm | 64mm × 57mm | 購入前 購入後 |
別売品
- XDSK100
アルミ専用デスク
- STG002
-
拡大率調整ステージ
(サイズ 120mm×120mm)
ステージの高さを上げて、試料とX線カメラの距離を近づけることができるステージです。より大きな視野で撮影することができます。
