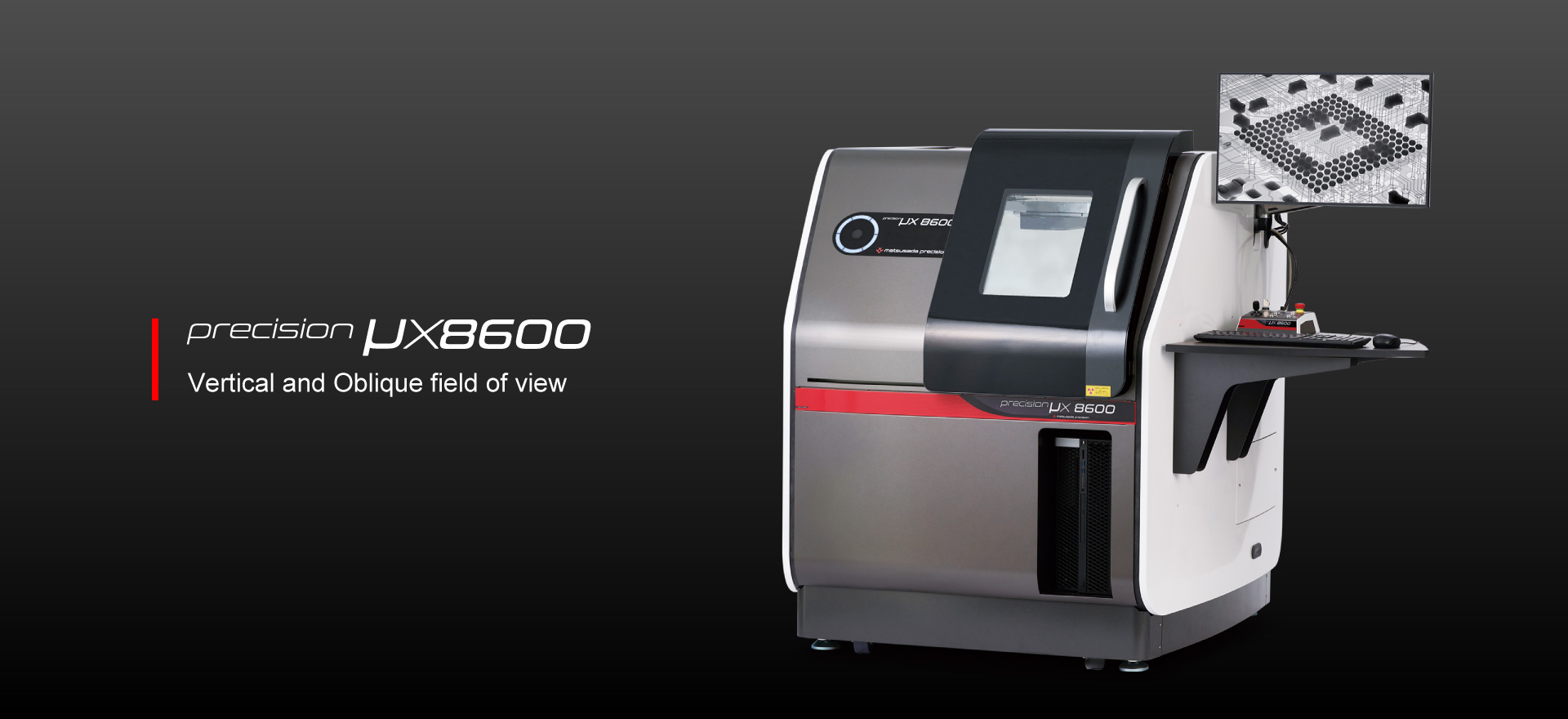

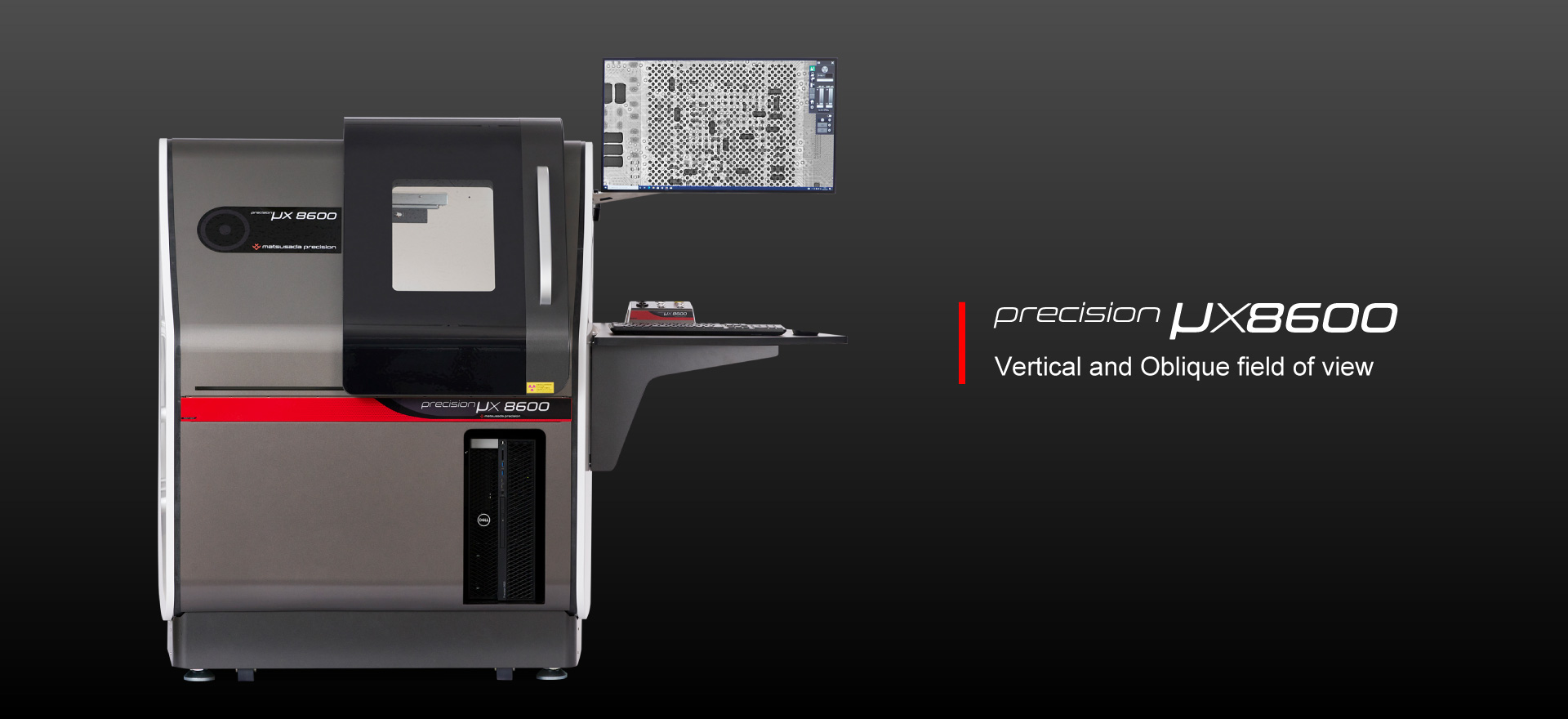

X線透過検査装置(縦照射型) precision µX8600

  • precision µX8600|X線透過検査装置(縦照射型)|松定プレシジョン
  • 操作|precision µX8600|X線透過検査装置(縦照射型)|松定プレシジョン
  • 開口部|precision µX8600|X線透過検査装置(縦照射型)|松定プレシジョン
  • precision µX8600|X線透過検査装置(縦照射型)|松定プレシジョン
  • 操作|precision µX8600|X線透過検査装置(縦照射型)|松定プレシジョン
  • 開口部|precision µX8600|X線透過検査装置(縦照射型)|松定プレシジョン

NEW

マイクロフォーカスX線
非破壊検査装置

据置縦照射型

カタログをダウンロード precision μX8600|据置型X線透過検査装置(縦照射型)|松定プレシジョン

傾動カメラで多彩な撮影。管電圧130kVの透過力。
業界最高クラスの高画質。
コンパクトながら様々な検査に対応する装置設計。
製品開発や品質評価の解析から製造現場での検査まで幅広く活用いただけます。

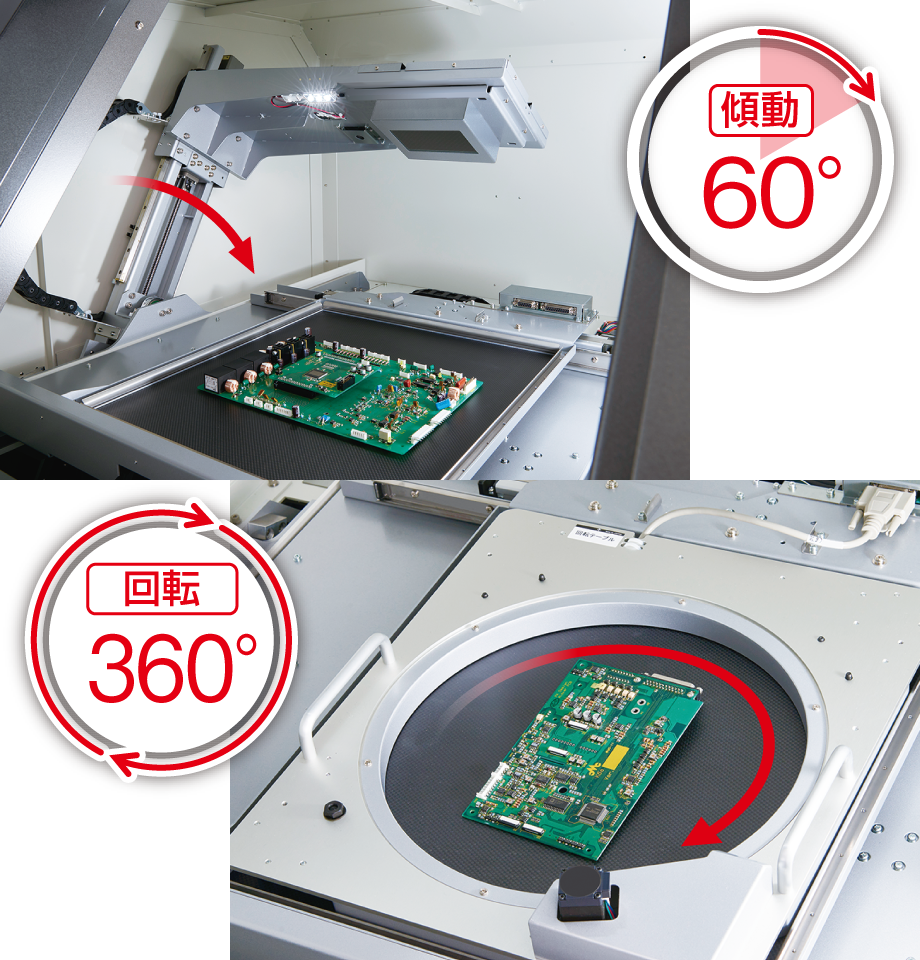

傾動カメラで多彩な撮影

X線カメラを傾けることで様々な角度から撮影可能
大型ステージを搭載しているため大きな試料にも対応

カメラを傾動させることで大きなワークも固定せずに斜めから観察可能です。 さらにターンテーブルを使うことにより、扉を開けてのワーク位置の微調整が不要で斜め観察を効率的に行えます。

傾動カメラで多彩な撮影|precision μx8600|据置型X線透過検査装置(縦照射型)|松定プレシジョン

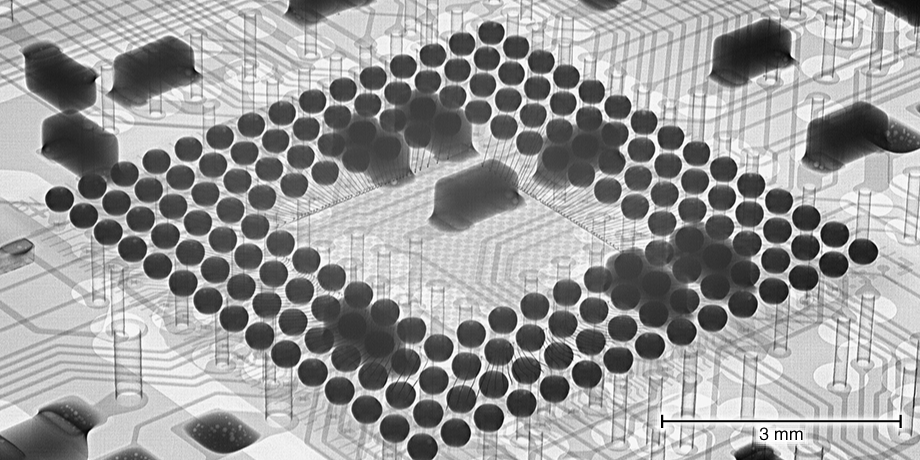

  • 傾動カメラ

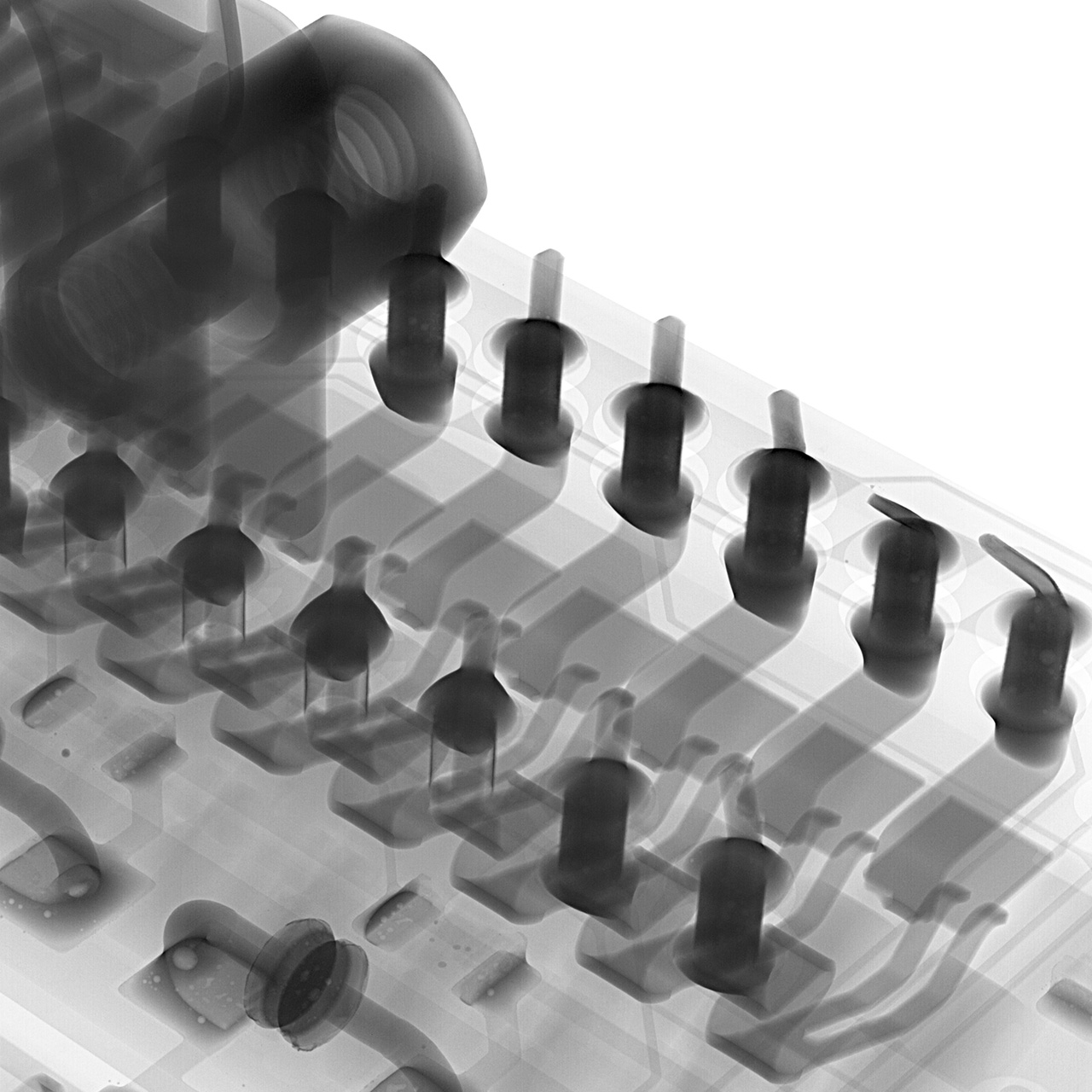

    はんだ上がり
    はんだ上がり|precision μx8600|据置型X線透過検査装置(縦照射型)|松定プレシジョン

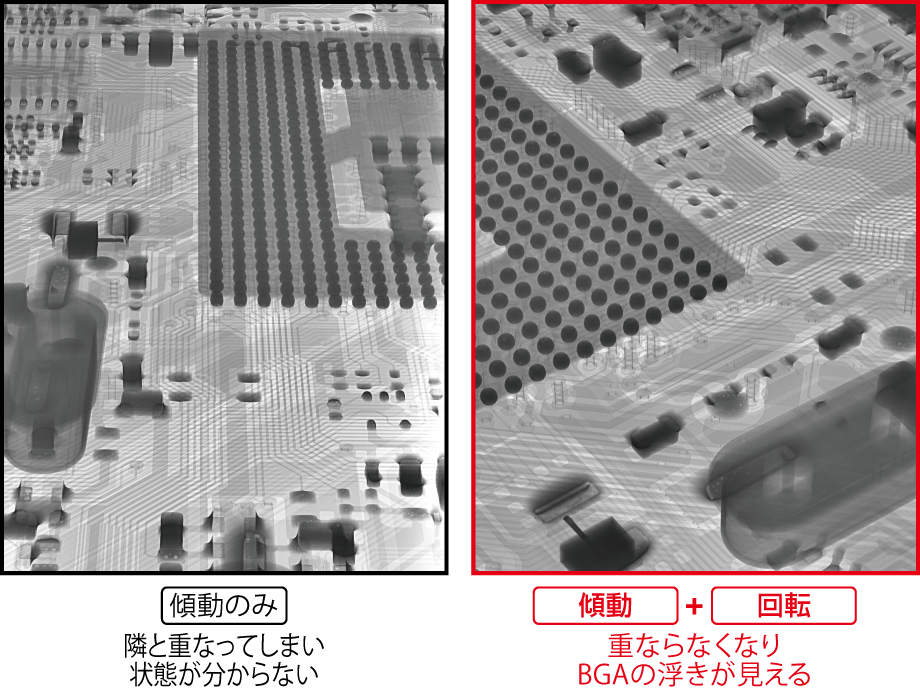

  • 傾動カメラ+ターンテーブル[オプション]

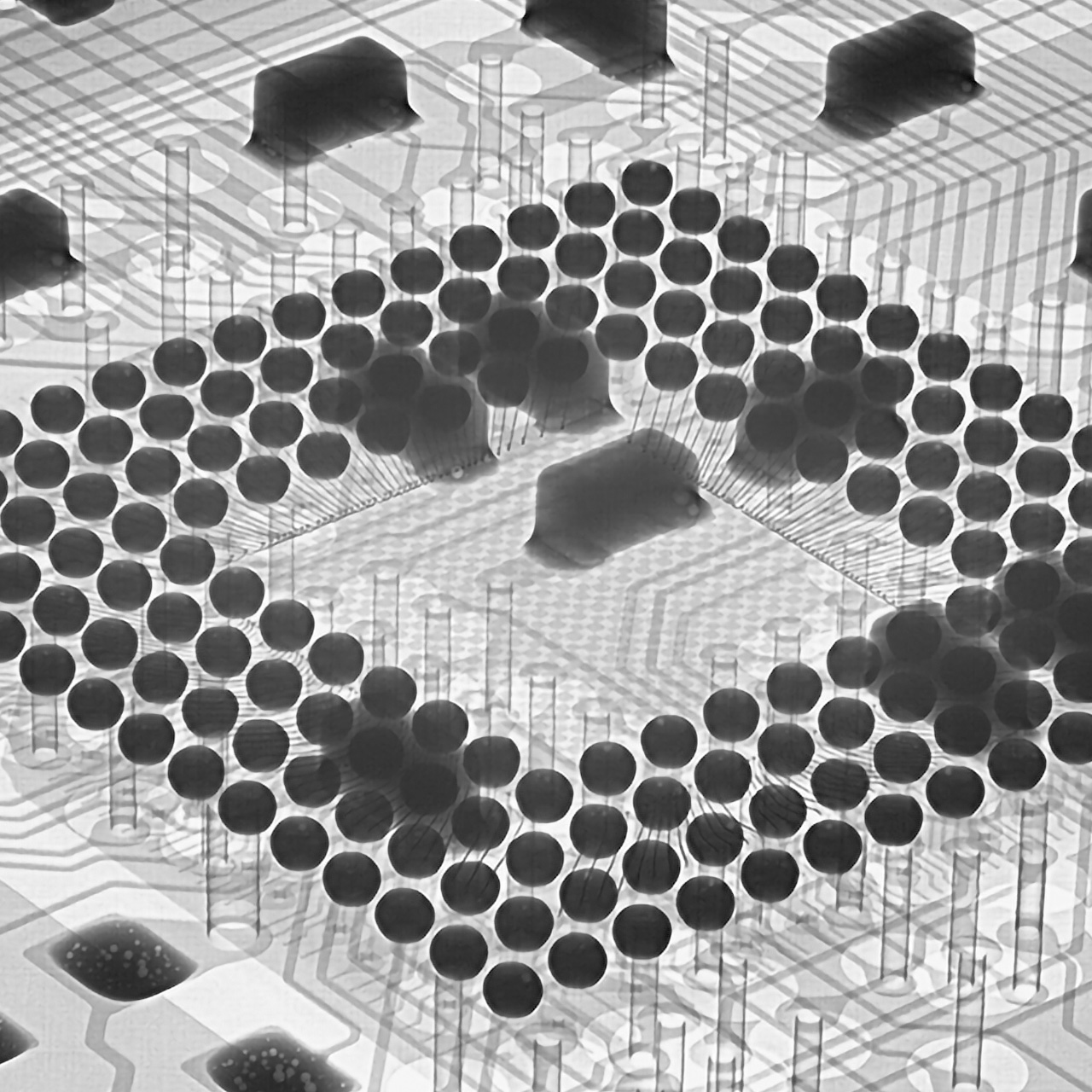

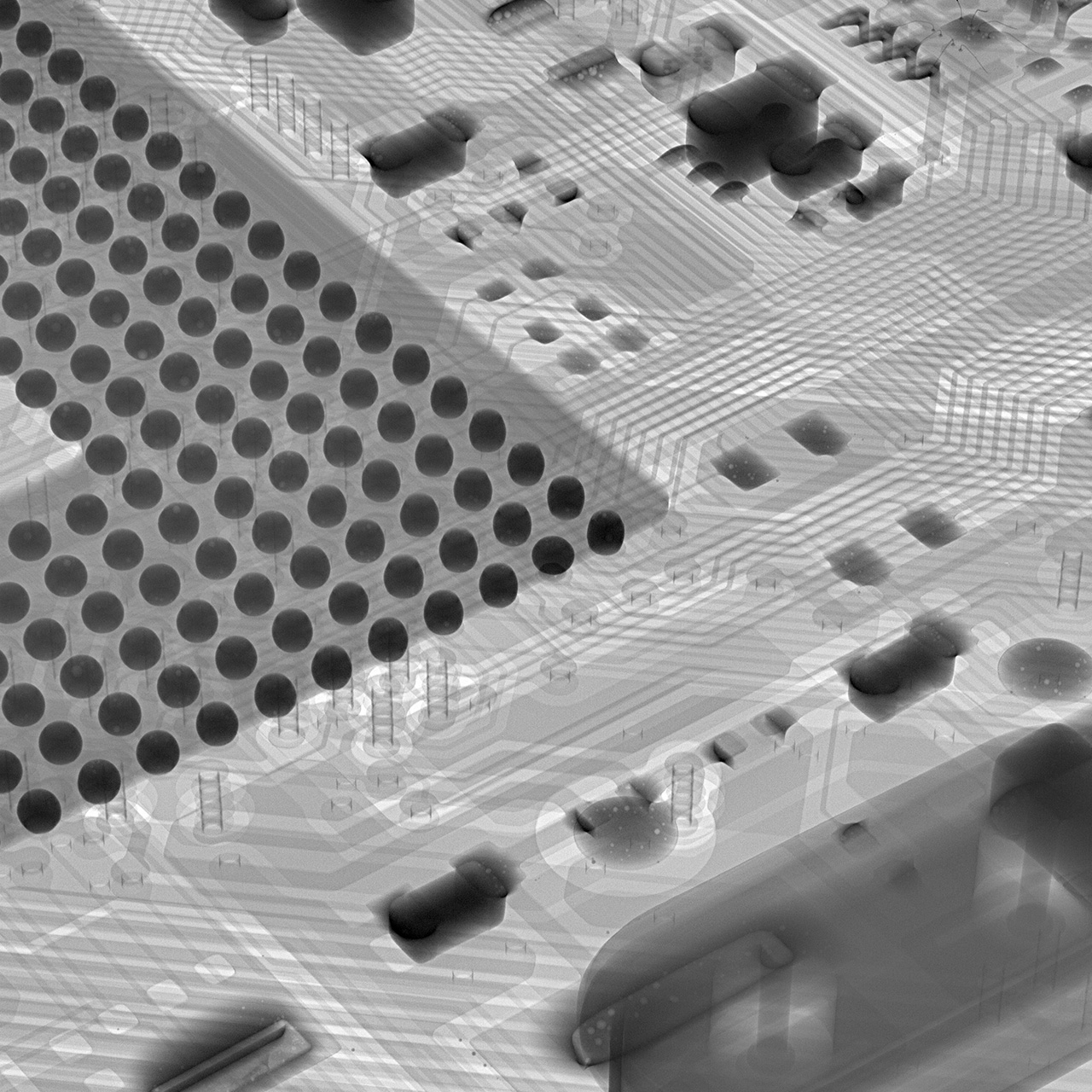

    BGA
    ターンテーブル[オプション]|precision μx8600|据置型X線透過検査装置(縦照射型)|松定プレシジョン
  • ターンテーブル[オプション]

    ターンテーブル 搭載可能な試料サイズ Φ320mm|precision μx8600|据置型X線透過検査装置(縦照射型)|松定プレシジョン
    搭載可能な試料サイズ Φ320mm

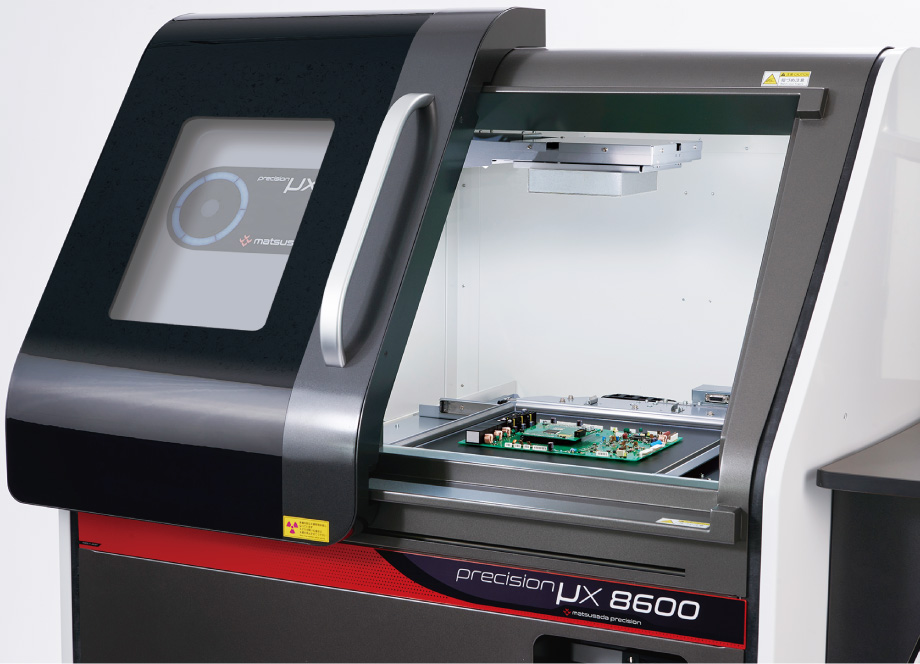

  • 大きな開口部・大型ステージを搭載

    開口部|precision μx8600|据置型X線透過検査装置(縦照射型)|松定プレシジョン

    開口部サイズ W:420 mm × H:480 mm

    X:400mm × Y:450mmの大きなステージを採用しており、大型基板などの大きなワークも搭載可能です。
    また広い開口部を確保することでワークの出し入れを楽に行え作業効率が向上します。

管電圧130kVの透過力|precision μx8600|据置型X線透過検査装置(縦照射型)|松定プレシジョン

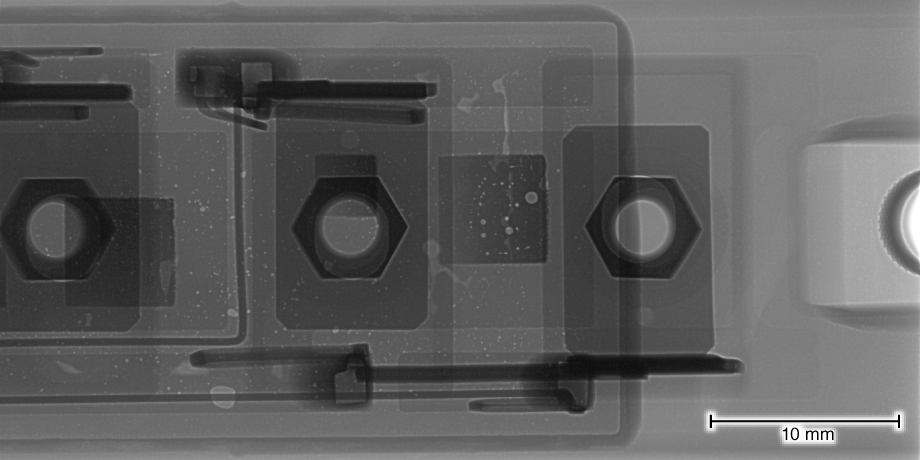

管電圧130kVの透過力

金属や樹脂で覆われた半導体パッケージや厚みのあるアルミダイカストなどの観察にも対応可能

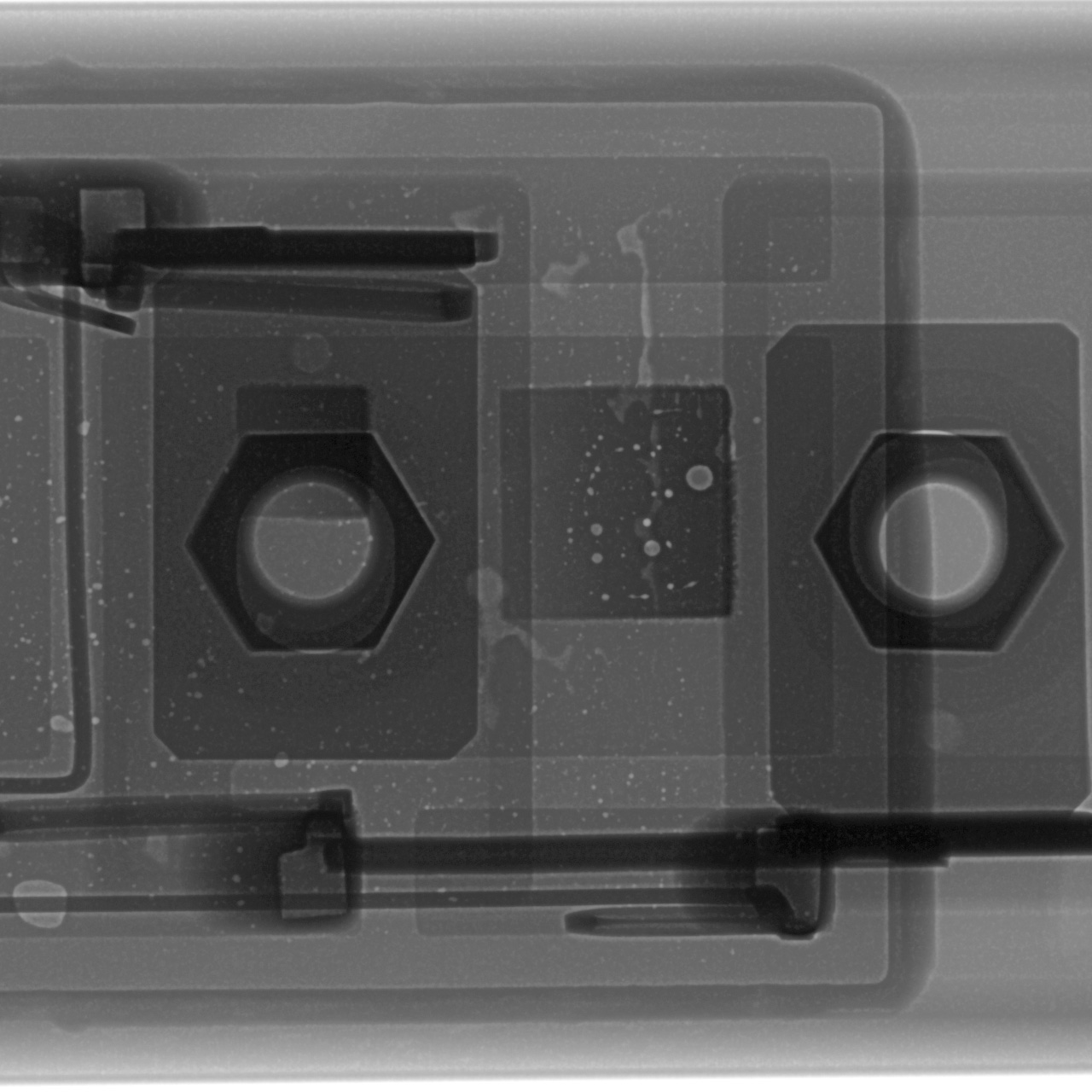

パワー半導体やヒートシンクの付いた電子部品、肉厚なアルミダイカストなどの透過しにくいワークも130kVの透過力で観察可能です。

管電圧 130 kV
最大出力 40 W

業界最高クラスの高画質|precision μx8600|据置型X線透過検査装置(縦照射型)|松定プレシジョン

業界最高クラスの高画質

高分解能300万画素カメラ、最新の画像処理技術、独自開発X線管によりこれまでにない高画質を実現

高分解能カメラ(14bit)、独自開発X線管、及び最新の画像処理機能s-HDRを組み合わせることで、ダイナミックレンジの広い画像や鮮明な画像を取得することが可能に。不具合解析や検査作業の効率化につなげることができます。

最大視野範囲 X:51.9 mm × Y:29.3 mm
CT最大撮影領域 Ø:106.6 mm × L:22.1 mm

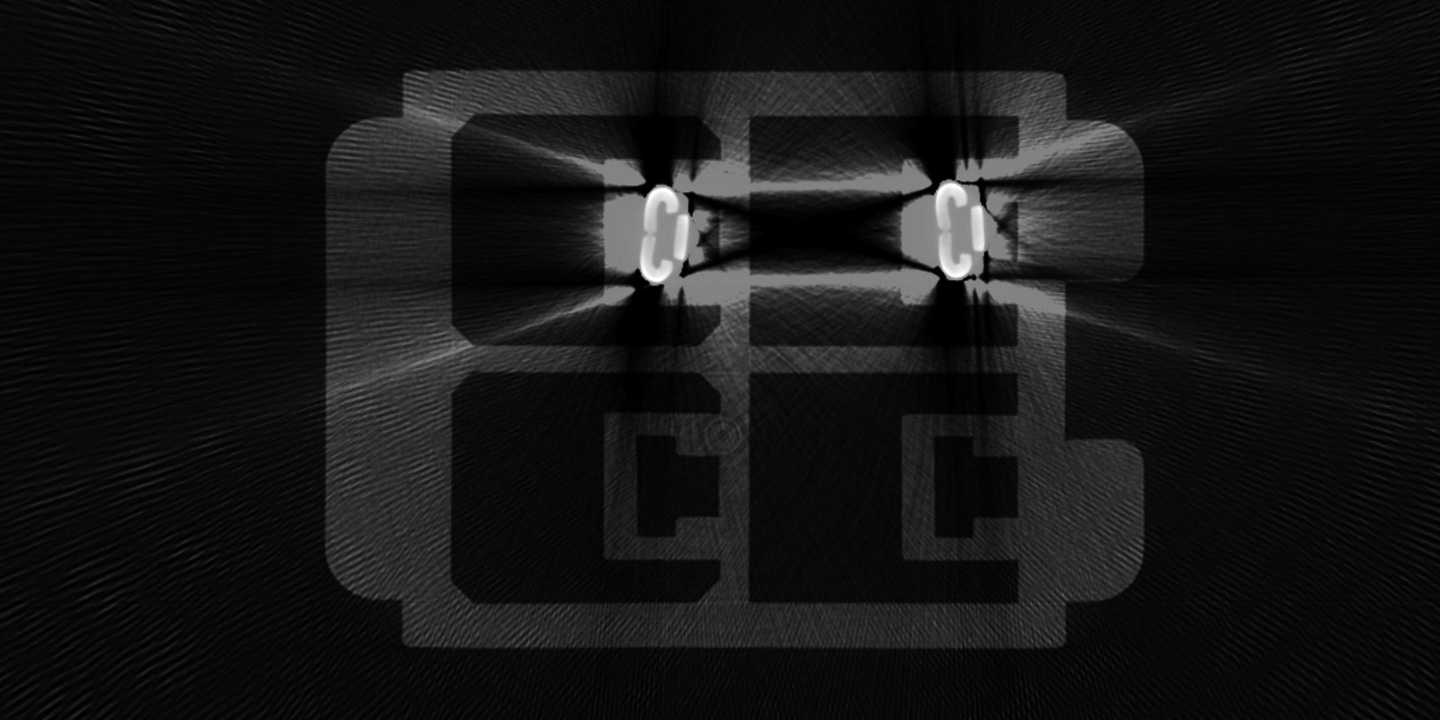

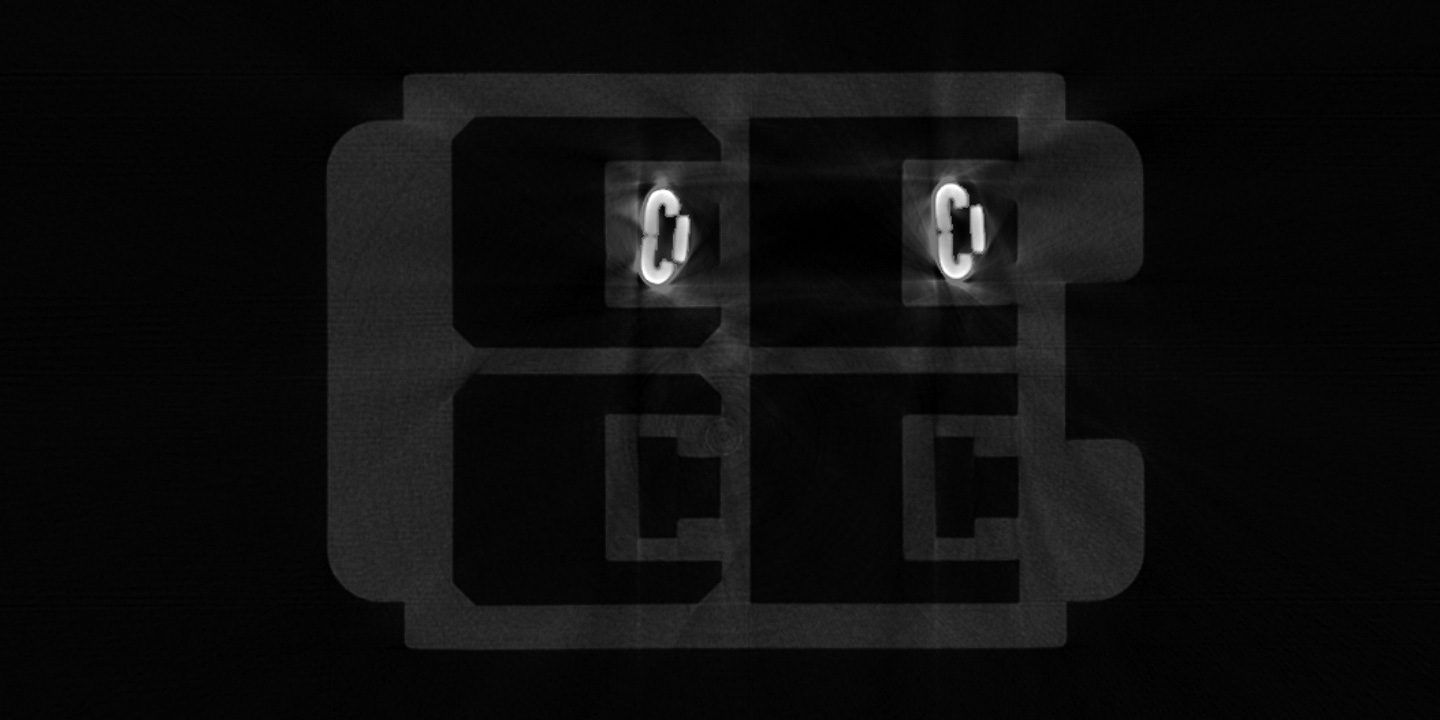

  • メタルアーチファクト低減機能

    メタルアーチファクト低減機能|precision μx8600|据置型X線透過検査装置(縦照射型)|松定プレシジョン

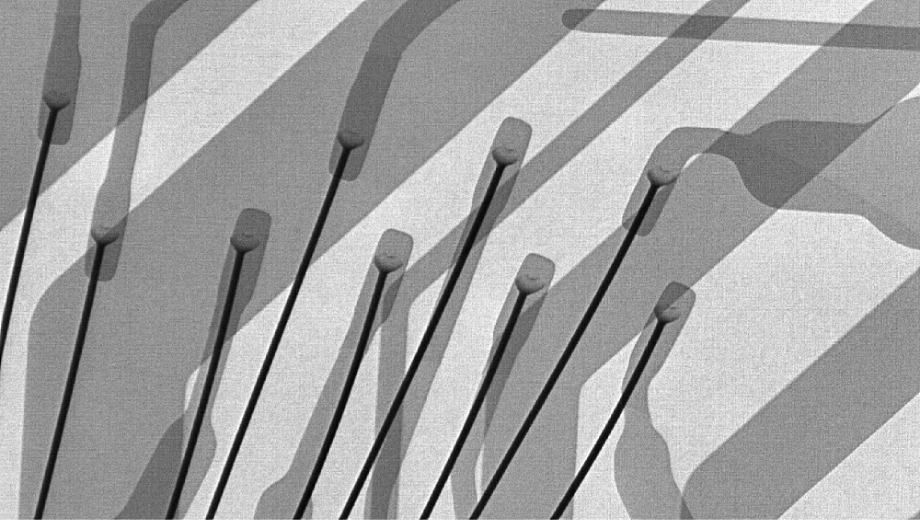

  • 高分解能カメラ

    300万画素(オプションで600万画素に変更可能)の高分解能カメラを搭載しており、より鮮明な画像を取得できます。

    高分解能カメラ|precision μX8600|据置型X線透過検査装置(縦照射型)|松定プレシジョン

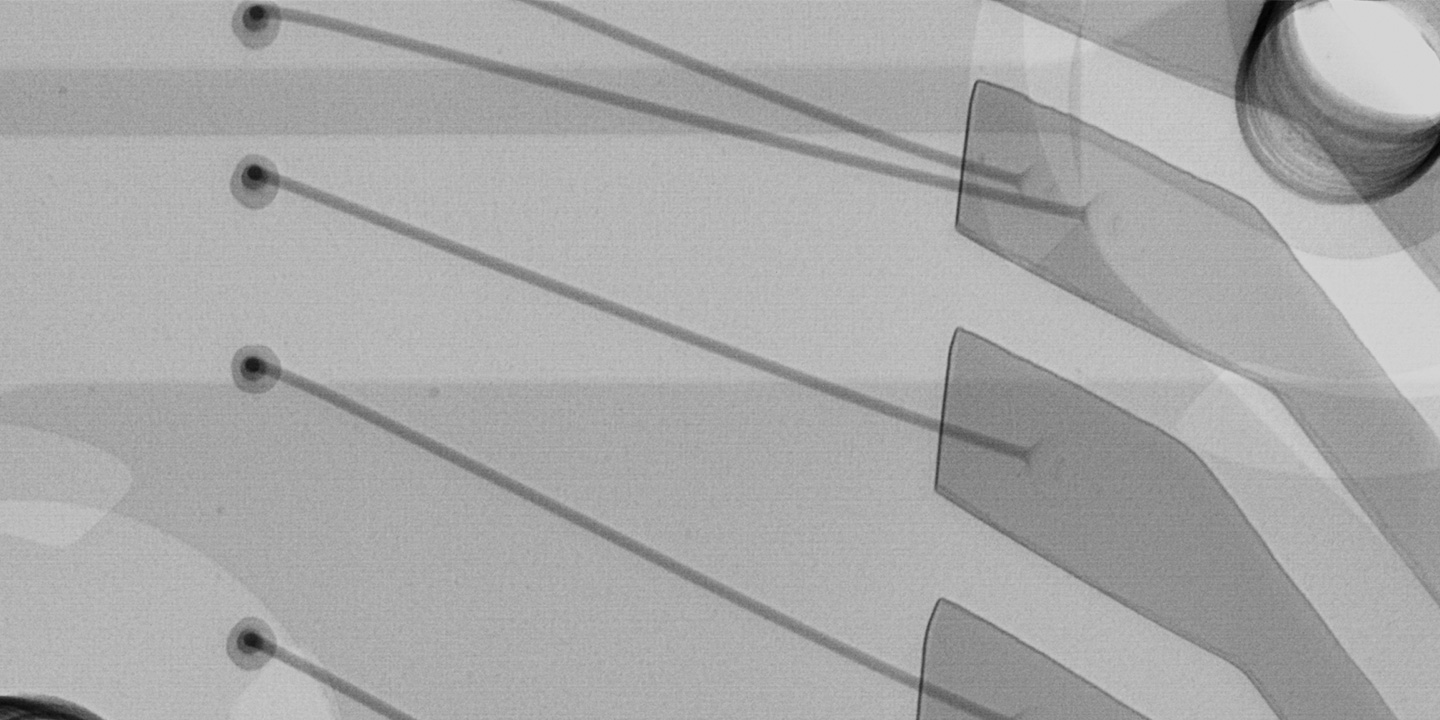

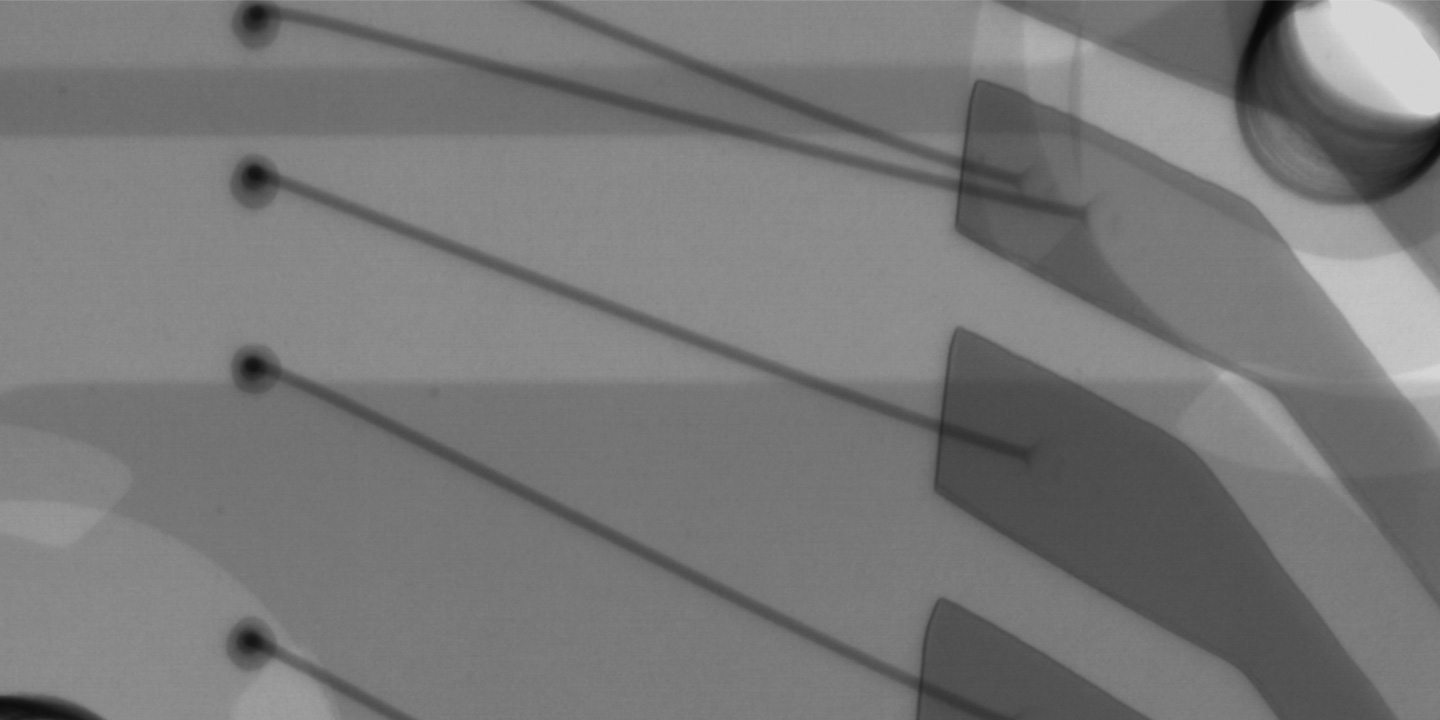

新開発 X線画像処理機能s-HDR搭載

従来よりも広いダイナミックレンジのX線画像を表現できるようになりました。明るすぎて白飛びしていた部分や暗くて濃淡のわかりにくかった部分がより見やすく表示されます。最適な画質のX線画像で観察できます。

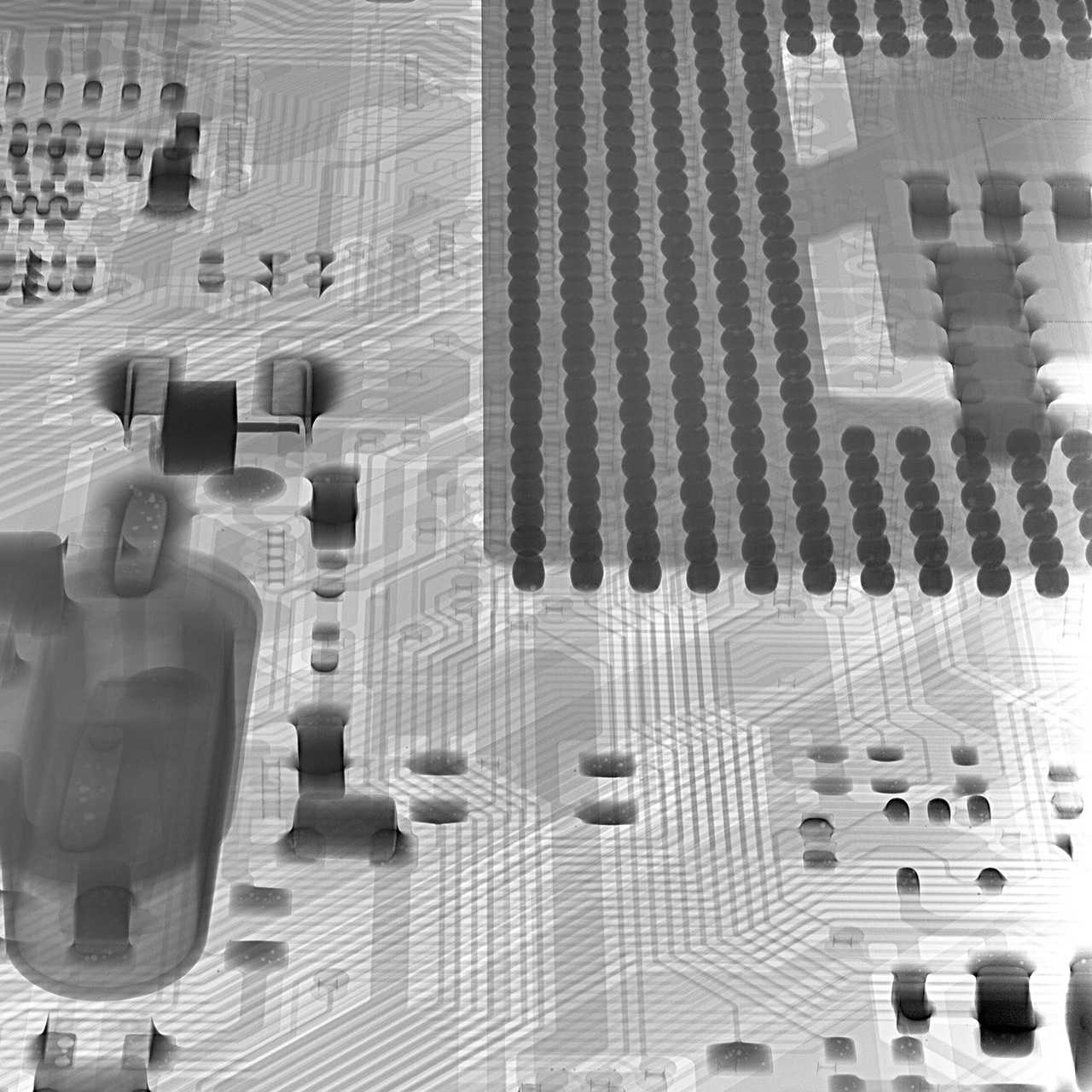

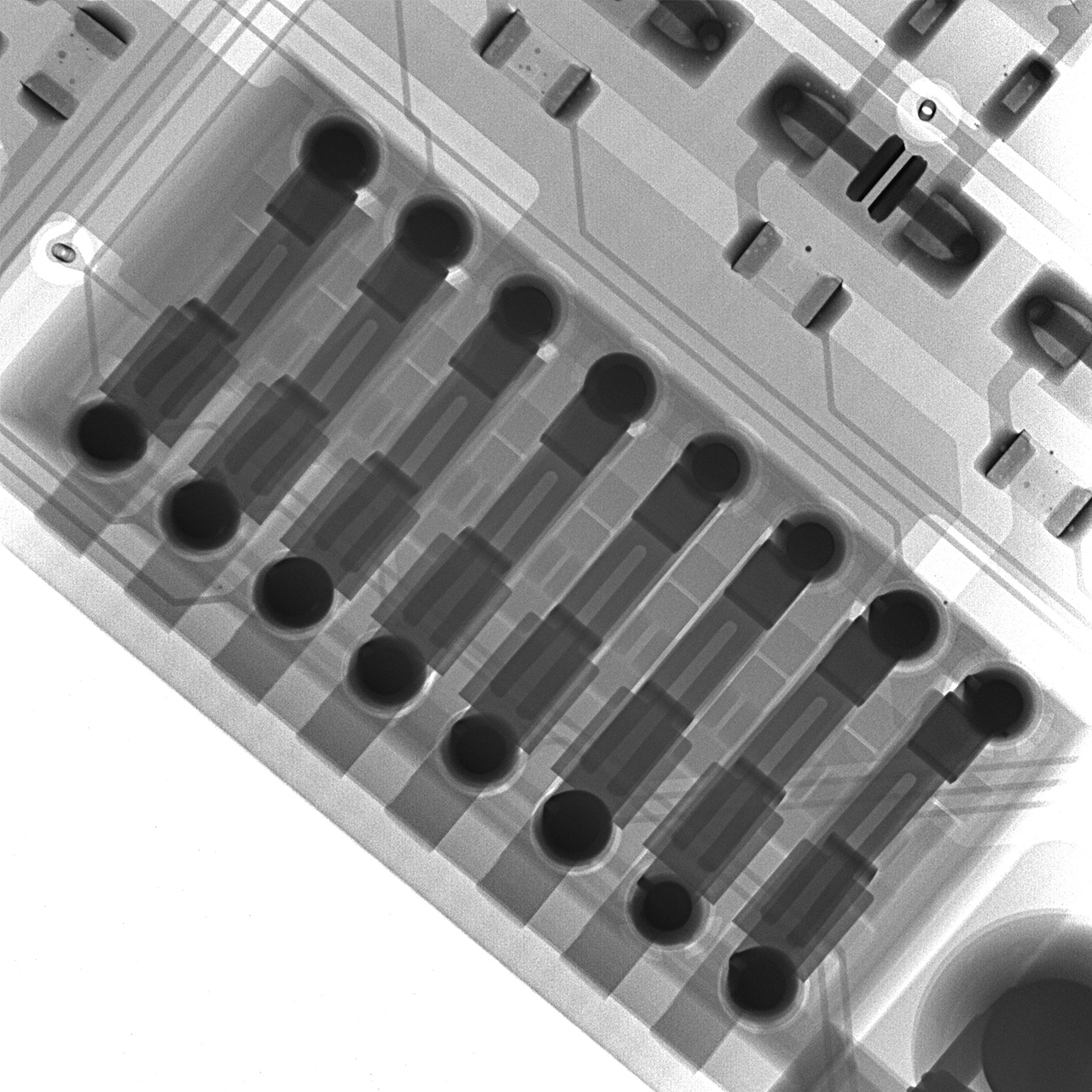

BGA
   スライドで画像を比較できます
BGA|precision μX8600|据置型X線透過検査装置(縦照射型)|松定プレシジョン BGA|precision μX8600|据置型X線透過検査装置(縦照射型)|松定プレシジョン

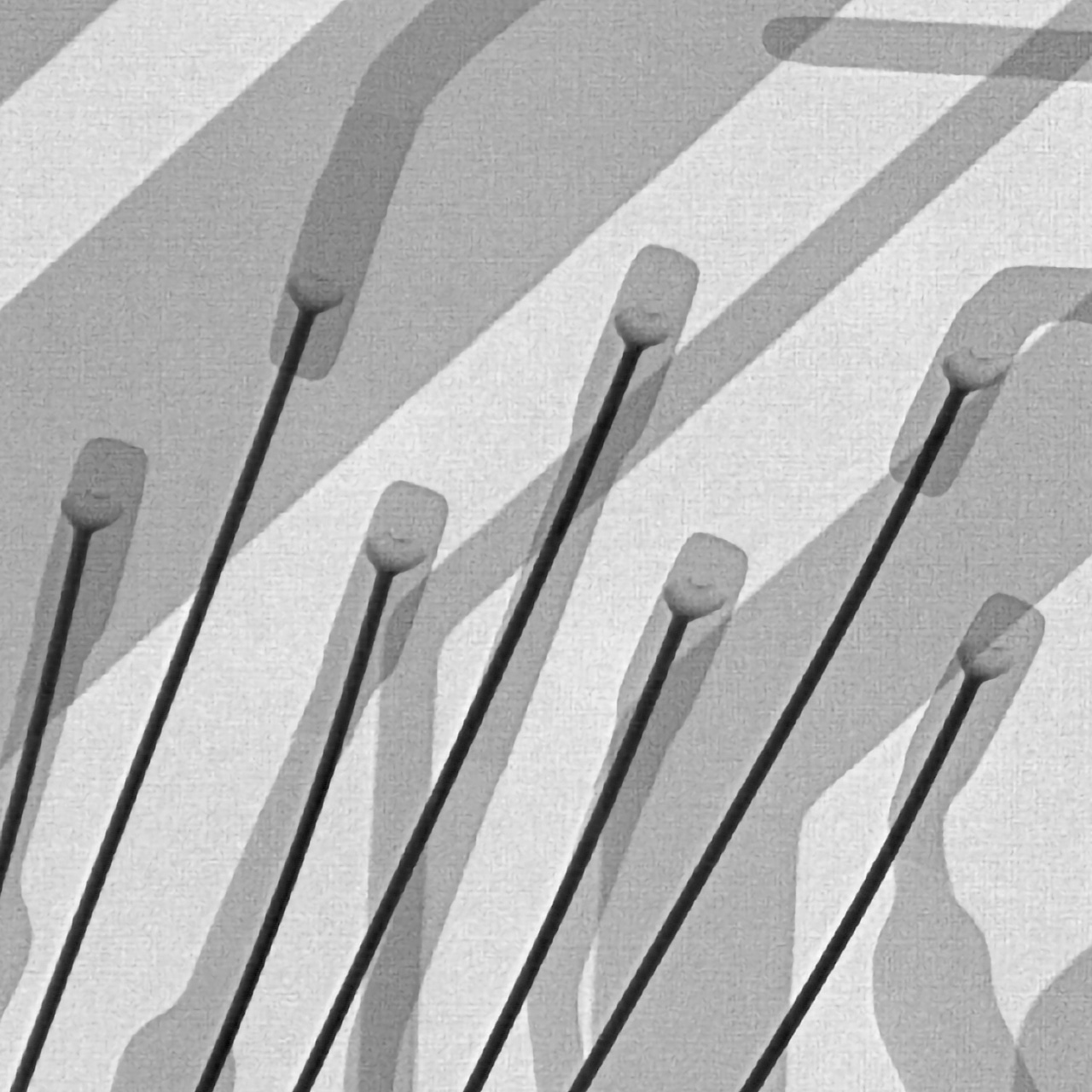

ワイヤーボンディング
   スライドで画像を比較できます
ワイヤーボンディング|precision μX8600|据置型X線透過検査装置(縦照射型)|松定プレシジョン ワイヤーボンディング|precision μX8600|据置型X線透過検査装置(縦照射型)|松定プレシジョン

現在、precision μX8600 のサンプル撮影を受け付けております。
最高クラスの画質をぜひお試しください。

サンプル撮影
precision μX8600|据置型X線透過検査装置(縦照射型)|松定プレシジョン

詳しくは、カタログをダウンロードのうえご確認ください。
