イオンビーム（Ion Beam）とは？

イオンビームとは、電荷を持つ原子や分子である「イオン」を加速し、細いビーム状にして物質へ照射する技術です。
電子ビーム（Electron Beam）が電子のみを利用するのに対し、イオンビームは正または負の電荷を持つ質量の大きな粒子を利用します。そのため、物質内部へ特定元素を注入したり、表面原子を除去・改質したりすることが可能です。
ナノメートルレベルの精密加工から材料内部の元素分析まで、イオンビームは最先端の半導体製造、材料開発、表面処理技術において不可欠なツールとなっています。

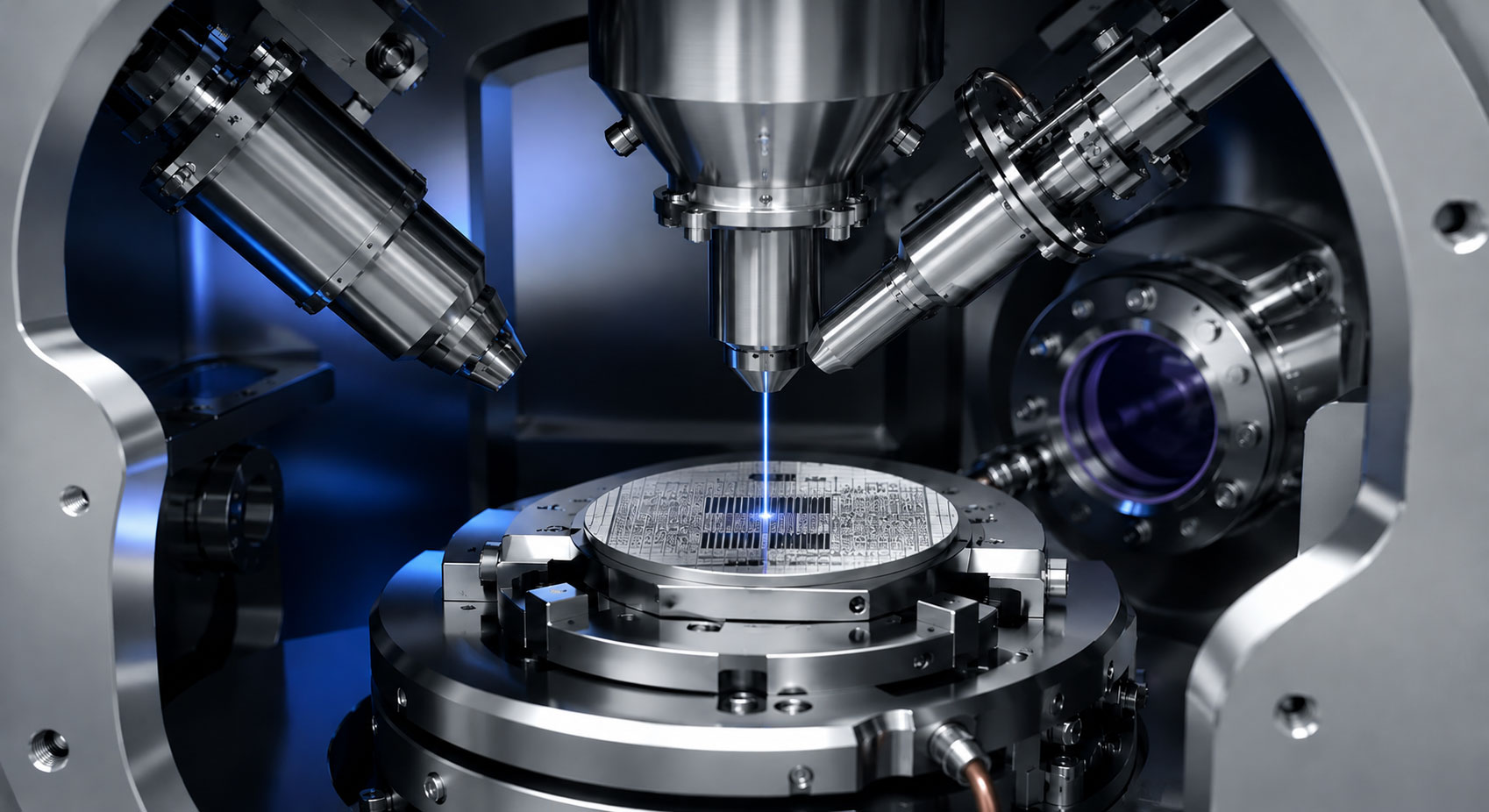

イオンビームのイメージ

イオンビーム（Ion Beam）の原理

イオンビームは、大きく分けて以下の4つのステップで生成・制御されます。

  1. イオン化（Plasma Generation）

    原料となるガスや蒸気にエネルギーを与え、電子の放出または付着を生じさせることでイオンを生成します。多くの場合、イオン源内部ではプラズマ状態が形成されます。

  2. 抽出（Extraction）

    イオン源内で生成されたイオンに電界を印加し、外部へ引き出してビームとして形成します。

  3. 加速（Acceleration）

    抽出されたイオンに高電圧を印加し、目的のエネルギーまで加速します。加速エネルギーは、加工深さや分析性能を決定する重要な要素です。

  4. 輸送・制御（Transport & Control）

    電磁石や電界レンズを用いてビームの輸送・制御を行います。ビームの偏向、集束（フォーカス）、質量分離などを実施し、目的のターゲットへ高精度に照射します。

イオンビーム（Ion Beam）の用途

イオンビームは高いエネルギー制御性と加工精度を活かし、さまざまな産業分野で利用されています。

  • 半導体イオン注入（Ion Implantation）

    シリコンウェーハなどの半導体材料に不純物イオンを注入し、電気的特性（n型・p型）を形成します。現代の半導体デバイス製造に欠かせない基幹プロセスです。

  • 表面改質・薄膜形成

    イオンを材料表面へ照射することで、表面硬化や密着性向上などの表面改質を行います。また、イオンビームアシスト成膜（IBAD）やイオンビームスパッタリングなどの薄膜形成プロセスにも利用されています。

  • 元素分析（PIXEなど）

    粒子線励起X線分析（PIXE：Particle-Induced X-ray Emission）では、試料にイオンビームを照射して発生する特性X線を測定し、ppmレベルの微量元素を非破壊で高精度に分析します。

イオンビーム（Ion Beam）に必要な電源

イオンビーム装置は、高電圧電源、大電流電源、RF電源など複数の電源システムによって構成されます。電源性能はビーム品質やプロセス精度に直接影響するため、高い安定性と信頼性が求められます。

1. 高電圧電源（抽出・加速用）

役割

イオンをプラズマから抽出し、所定のエネルギーまで加速します。

仕様例
  • 数kV～数十kV（抽出電極用）
  • 数十kV～数百kV（イオン注入装置用）
  • 数MV以上（大型粒子加速器用）
重要ポイント

ビームエネルギーは印加電圧によって決まります。電圧リップルやドリフトは注入深さや分析精度に直接影響するため、極めて高い電圧安定度と低ノイズ性能が求められます。

2. 高安定度電流電源（電磁石駆動用）

役割

質量分離用の分析磁石、偏向磁石、集束用電磁レンズなどを駆動します。

仕様例
  • 数A～数百A
重要ポイント

磁場の変動はビーム軌道のズレやビーム径の変化を引き起こします。分析精度や注入均一性を確保するため、極低リップルかつ高安定度の電流制御が必要です。

3. RF電源（イオン源用）

役割

イオン源内部で高密度プラズマを生成します。

重要ポイント

ICP（誘導結合プラズマ）型やECR（電子サイクロトロン共鳴）型イオン源では、RF電源やマイクロ波電源が使用されます。プラズマ密度の安定性はビーム電流の安定性に直結します。

4. 高精度低電圧電源（レンズ・偏向制御用）

役割

静電レンズや偏向電極を駆動し、ビームのフォーカス調整や走査（スキャニング）を行います。

重要ポイント

高い分解能や位置精度を実現するためには、微小な電圧変動を抑えた高精度制御が求められます。

【まとめ】電源メーカーとしての視点

イオンビーム装置は、「高電圧」「大電流」「高安定度」という電源技術の重要要素が集約された高度なアプリケーションです。 電源のわずかな電圧変動や電流変動であっても、ビームエネルギーやビーム軌道の変化として現れ、半導体デバイスの歩留まりや分析結果の精度に大きな影響を及ぼします。
さらに、数十kVから数百kVに及ぶ高電圧システムでは、高い絶縁信頼性やアーク保護性能も重要な要件となります。

当社は、高性能でコンパクトな低ノイズ高圧電源技術を通じて、お客様のイオンビームプロセスに最適な電源ソリューションを提供いたします。
