超小型
デスクトップ交流電源

世界中の商用電源電圧に対応可能なワールドワイド入力を採用

  • AC: 0~310V
    DC: 0~+438V/0~-438V
  • AC: 2000VAmax
    DC: 1320Wmax
  • AC: 1Hz~550Hz

抜群の使いやすさを誇る卓上サイズの多機能交流電源

SRSシリーズは、圧倒的な小型サイズながら多機能・ハイパワーを達成した交流安定化電源です。実験や評価、セル生産等で求められる省スペース性と高品位な出力を兼ね備えた新しいタイプの交流電源です。また、小型でありながらワールドワイド入力に対応しているだけでなく、各国のプラグに対応したユニバーサルタイプのアウトレットをフロントパネルに搭載しており、国や地域を選ばず手軽に使うことができます。さらに、瞬停機能、シーケンス機能、計測機能を標準搭載し、瞬停時あるいは入力が不安定な状況下でのAC入力機器の試験や評価にも対応可能となりました。

特長

  • 横幅210mmのハーフラックサイズで最大2kVAのハイパワー(SRS2000)
  • スイッチングアンプ方式の採用により、リニアアンプ方式のものと比較して大幅な小型・軽量化を実現
  • シーケンス機能や瞬停機能に加えて計測機能も標準装備
  • 広い出力電圧範囲(~155V/~310V)
  • 定格の4倍のピーク電流(クレストファクタ=4まで出力可能)
  • アナログリモートコントロールとUSBインターフェースを標準装備(各種インターフェースにもオプション対応)
  • 電源単体でシーケンスプログラムが組める
  • 片手で持ち運べる驚異のハーフラックサイズで大容量2kVAを実現

ラインナップ

モデル名 最大出力電力 最大出力電流(交流時) お問い合わせ
Lo(0~155V)レンジ Hi(0~310V)レンジ
SRS500 500VA 5.00Arms 2.50Arms 購入前 購入後
SRS1000 1000VA 10.00Arms 5.00Arms 購入前 購入後
SRS2000 2000VA 20.00Arms 10.00Arms 購入前 購入後

機能

多彩な動作モードを簡単操作で使いこなせる

MODEキースイッチを押すと以下の順にモードが切り替わります。(交流モードのみ)
ローカルモード→シーケンスモード→瞬停モード→設定モード→ローカルモード

多彩な動作モードを簡単操作で使いこなせるSRSシリーズ
ローカルモード
多彩な動作モードを簡単操作で使いこなせるSRSシリーズ
シーケンスモード
多彩な動作モードを簡単操作で使いこなせるSRSシリーズ
瞬停モード
多彩な動作モードを簡単操作で使いこなせるSRSシリーズ
設定モード

シーケンスモード

繰り返し行う試験パターンをプログラムし、それに従った出力をさせることができます。試験パターンの設定は、フロントパネルでの操作はもちろんリモート制御でも可能です。

一定値動作
SRSシリーズ・シーケンスモード一定値動作
ランプ動作
SRSシリーズ・シーケンスモードランプ動作

シーケンス編集画面

SRSシリーズ・シーケンス編集画面
保存プログラム数 3
最大ステップ数 32
ステップ時間 1ms~999.999s
ジャンプ回数 1回~999回または無限回
動作 一定値、ランプ
設定パラメータ 交流電圧、周波数、ステップ時間、ジャンプ回数

瞬停モード

AC入力機器の瞬停試験を行うことができます。電源ラインが不安定な状況、あるいは瞬停を起こした状況を模擬し、そのような環境下での試験対象機器の動作状況を確認することができます。

SRSシリーズ・瞬停時間設定
SRSシリーズ・瞬停モードイメージ図

多彩な計測機能

  • 出力電圧 (実効値、平均値、ピーク値)
  • 出力電流 (実効値、平均値、ピーク値)
  • 出力電力 (有効電力、皮相電力、無効電力)
  • 力率
  • クレストファクタ
  • 電流ピーク値保持

出力ON位相

出力ON時の位相を指定できるようになります。
また、出力OFF時はゼロクロス位相です。

出力ON位相

リモートコントロール

標準で外部コントロールとUSBインターフェースを装備し生産ラインでの自動化にもすぐに対応できます。また、光インターフェースオプションによりLAN、RS-232C、RS-485、GPIBコントロールも可能です。

※オプションを選択した場合は標準装備のUSB端子はなくなります。

リモートコントロールコネクタ(REMOTE)

  • リモート/ローカル切替
    電圧・周波数・レンジそれぞれ、または全てのモードをリレーかTTL信号により切り替えられます。
  • リモート出力ON/OFF制御
    リレーまたはTTL信号により出力をON/OFFすることができます。
  • ステータス出力
    オープンコレクタ出力でコモンはフローティングです。
  • 出力電圧制御
  • 出力周波数制御
  • 出力レンジ制御

仕様

一般仕様については、こちらよりカタログをダウンロードし、ご参照ください。

オプション

-LGb

GPIBインターフェース(2028年12月に販売終了予定)
リモート出力ON/OFF制御、電圧レンジ切替、電圧可変、周波数可変、ステータス、電圧および電流モニタ

-LGmb

デジタルインターフェースボード
LAN/USB/RS-232C/RS-485/GPIBでのデジタル制御が可能です。

  • - LGmb:デジタルインターフェース + 通信ケーブル2m長
  • - LGmb(Mc0.15):デジタルインターフェース + 通信ケーブル0.15m長
  • - LGmb(Mc0.5):デジタルインターフェース + 通信ケーブル0.5m長

接続には別途アダプター(別売品)が必要です。詳しくはこちらをご覧ください。

-LGob

光インターフェースボード 
光通信で絶縁コントロールします。光ファイバによる完全絶縁を行うため、サージや誘電雷、外来ノイズなどによる過渡現象などの誤作動を未然に防ぐことが可能です。

  • -LGob:光インターフェースボード+光ケーブル2m長
  • -LGob(Fc5):光インターフェースボード+光ケーブル5m長
  • -LGob(Fc10):光インターフェースボード+光ケーブル10m長
  • -LGob(Fc20):光インターフェースボード+光ケーブル20m長
  • -LGob(Fc40):光インターフェースボード+光ケーブル40m長

接続には別途アダプター(別売品)が必要です。詳しくはこちらをご覧ください。

下記の環境下で使用される場合は必ず本オプションをご選択ください。

  • 工場内などノイズの多い環境(例:モータやコイルを負荷や電源の近くで使用される場合)
  • 高電圧フローティングで使用される場合(250V以上)
  • 弊社製の電源とコントローラ(PCやPLC)が2m以内に設置できない場合
-LN

出力自動復帰(旧:停電保護なし)
入力電圧に連動して電源の出力をON/OFFできます。
(リモートコントロールコネクタのオープン/ショートで出力自動復帰/出力自動復帰解除が選択できます。)

-LNh

ハンドルなし
持ち運び用ハンドルが装備されません。

  • これらのオプションはいずれか1つの選択となります。
  • インターフェースボードオプションを選択すると標準装備のUSB端子はなくなります。

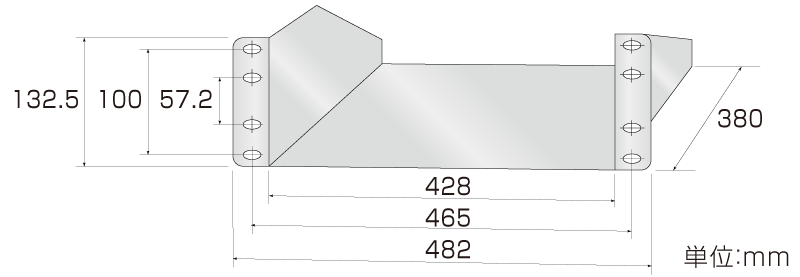

専用のラックマウントアダプタ(型名 : RME-133H-SRJ)を使用することで19インチラックに収納することも可能です。

ご発注方法

ご発注時は、上記のオプション記号を型名の後につけてください。
〈例〉 SRS500-LGbNNh、SRS1000-LGob(Fc10)NNh(アルファベット順につけてください)

別売品

各種アダプタ

デジタル通信アダプタ

デジタルインターフェースボードをご使用の際は、別途アダプタが必要です。
PCやシーケンサと接続方法により、以下のアダプタを用意しております。

LAN接続用変換アダプタ:ET-32m

1台のET-32mで合計16台まで接続可能。
LANケーブルは付属しません

交流電源(AC電源)|SRSシリーズ|LAN接続用変換アダプタET-32m|松定プレシジョン

USB接続用変換アダプタ:US-32m

1台のUS-32mで合計16台まで接続可能。
USBケーブルは付属しません

交流電源(AC電源)|SRSシリーズ|USB接続用変換アダプタUS-32m|松定プレシジョン

RS-232C(9ピン)接続用変換アダプタ:GP-MET2-9
RS-232C(25ピン)接続用変換アダプタ:GP-MET2-25
RS-485(25ピン)接続用変換アダプタ:GP-MET4-25

Dsub⇔モジュラージャック 1台で合計16台まで接続可能。

交流電源(AC電源)|SRSシリーズ|RS-232C接続用変換アダプタGP-MET|松定プレシジョン

GPIB接続用変換アダプタ(2028年12月 販売終了予定):GP-32m

1台のGP-32mで合計16台まで接続可能。
GPIBケーブルは付属しません

交流電源(AC電源)|SRSシリーズ|GPIB接続用変換アダプタGP-32m|松定プレシジョン

(A) GP-Mケーブル
インターフェースオプションなしモデル1台につき1本(2m長)が添付されます。
更に延長をご希望される場合はお問い合わせください。
光アイソレーションアダプター

光インターフェースボードをご使用の際は、別途アダプタが必要です。
PCやシーケンサと接続方法により、以下のアダプタを用意しております。

LAN用光変換アダプタ:ET-32

1台のET-32で合計32台まで接続可能。
LANケーブルは付属しません

交流電源|SRSシリーズ|LAN接続用光変換アダプタET-32|松定プレシジョン

USB用光変換アダプタ:USB-OPT

1台のUSB-OPTで合計32台まで接続可能。
USBケーブルは付属しません

交流電源|SRSシリーズ|USB接続用光変換アダプタUSB-OPT|松定プレシジョン

RS-232C(9ピン)用光変換アダプタ:GP-OPT2-9
RS-232C(25ピン)用光変換アダプタ:GP-OPT2-25
RS-485(25ピン)用光変換アダプタ:GP-OPT4-25

1台で合計32台まで接続可能。

交流電源|SRSシリーズ|RS-232C光変換アダプタGP-OPT2-9|松定プレシジョン

GPIB用光変換アダプタ(2028年12月 販売終了予定):GP-32

1台のGP-32mで合計32台まで接続可能。
GPIBケーブルは付属しません

交流電源|SRSシリーズ|GPIB用光変換アダプタGP-32|松定プレシジョン

(B) GP-光ケーブル
-LGobオプション付のモデルに1本(2m長)が添付されます。
更に延長をご希望される場合はお問い合わせください。

AC入力ケーブル

SRS500
【標準添付】 CABLE TYPE1 CABLEシリーズ CABLEシリーズ 125 V / 10 A 2.5 m
固定長
【別売】 CABLE TYPE3 CABLEシリーズ CABLEシリーズ 250 V / 10 A 2.5 m
固定長
【別売】 CABLE TYPE4 CABLEシリーズ CABLEシリーズ 250 V / 10 A 2.5 m
固定長
SRS1000
【標準添付】 CABLE TYPE8 CABLEシリーズ CABLEシリーズ 125 V / 15 A 2.5 m
固定長
【別売】 CABLE TYPE3 CABLEシリーズ CABLEシリーズ 250 V / 10 A 2.5 m
固定長
【別売】 CABLE TYPE4 CABLEシリーズ CABLEシリーズ 250 V / 10 A 2.5 m
固定長
SRS2000
【別売】 CABLE TYPE5 CABLEシリーズ CABLEシリーズ 250 V / 25 A 2.5 m
【別売】 CABLE TYPE11 CABLEシリーズ CABLEシリーズ 250 V / 30 A 2.5 m

電源/電子負荷用シーケンスソフトウェア

PSS2シリーズ
PSS2は、簡単な設定で松定プレシジョン製の各種電源や電子負荷、電源用デジタルコントローラをシーケンス動作させることができる専用ソフトです。電子部品のエージング試験やバーンイン試験、耐電圧試験、自動車電装品の耐久試験、断続/連続動作試験や各種シミュレーション試験などに最適です。
詳しくは、製品ページをご確認ください。

PSS2|電源用シーケンスソフトウェア|松定プレシジョン

外形寸法

外形・寸法については、こちらよりカタログをダウンロードし、ご参照ください。
