走査電子顕微鏡(SEM)・質量分析装置(MS)用高圧電源

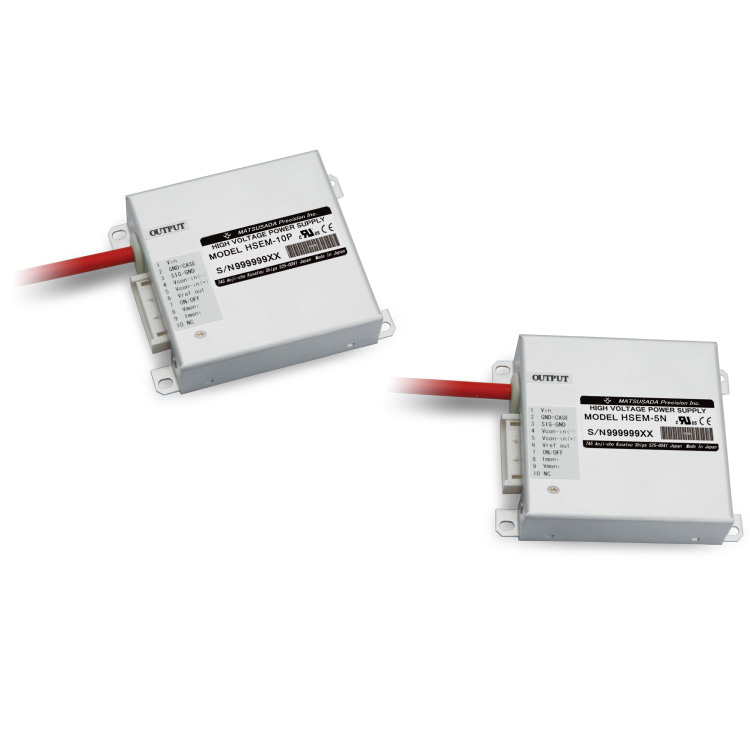

HSEMシリーズは、走査電子顕微鏡(SEM)、質量分析装置(MS)用高圧電源等の用途に最適な超低リップル・高安定の小型高圧電源です。
マイクロチャンネルプレート(MCP)、光電子増倍管(PMT)等の検出器や、電子ビーム、イオンビームの加速用、レンズ用としても最適です。
従来比1/6の小型化を達成しており、装置の小型化に貢献します。
特長
- 走査電子顕微鏡(SEM)、質量分析装置(MS)用高圧電源に最適
- 高安定度0.001%/5min
- 超低リップル0.001%p-p
- 超小型、一辺わずか70mm
- ハイパワー10W、ディレーティングなしで連続使用可能
- UL62368-1認証 HSEM-6P、HSEM-6Nを除く
- CEマーキング（低電圧指令適合）HSEM-6P、HSEM-6Nを除く
用途
ラインナップ
| モデル | 最大出力 | リップル | 安全規格 | お問い合わせ | |
|---|---|---|---|---|---|
| 電圧 | 電流 | ||||
| HSEM-5P | 0～5kV | 2mA | 50mVp-p |   |
購入前 購入後 |
| HSEM-6P | 0～6kV | 1.6mA | 60mVp-p | - | 購入前 購入後 |
| HSEM-10P | 0～10kV | 1mA | 100mVp-p | |
購入前 購入後 |
| モデル | 最大出力 | リップル | 安全規格 | お問い合わせ | |
|---|---|---|---|---|---|
| 電圧 | 電流 | ||||
| HSEM-5N | 0～-5kV | 2mA | 50mVp-p | |
購入前 購入後 |
| HSEM-6N | 0～-6kV | 1.6mA | 60mVp-p | - | 購入前 購入後 |
| HSEM-10N | 0～-10kV | 1mA | 100mVp-p | |
購入前 購入後 |
仕様
一般仕様については、こちらよりカタログをダウンロードし、ご参照ください。
接続図
接続方法については、こちらよりカタログをダウンロードし、ご参照ください。
外形寸法
外形寸法については、こちらよりカタログをダウンロードし、ご参照ください。
