ラインナップ
| モデル名 | 最大負荷電力[W] | お問い合わせ |
|---|---|---|
| EG150W-150V | 150 | 購入前 購入後 |
| EG200W-150V | 200 | 購入前 購入後 |
- 販売終了モデル
-
以下の製品は販売を終了しました
モデル名 最大負荷電力[W] お問い合わせ EG300W-150V ※ 300 購入後
機能
EGシリーズはこんなに軽量・コンパクト！
このサイズで最大200Wの負荷電力を実現！
それほど容量の大きくない小型バッテリの評価試験を行う際は、やはり負荷装置もコンパクトに収めたいものです。
EGシリーズは、まさにそのような場面に最適の省スペース電子負荷です。フロントパネル操作によりスタンドアローンでお使いいただけます。
重量：約3.6㎏
多チャンネルの直流電子負荷としても使用できます。
別売のラックマウント用ホルダ（RME-133H-HJPR)を使用すれば、19インチラックにEGシリーズを最大5台まで収納して多チャンネルの直流電子負荷として使用することもできます。また、デジタル通信アダプタの収納も可能です。（通信アダプタの種類によります。また、収納にはEGシリーズ1台分のスペースが必要です。）
この専用アダプタについての詳細は「RMシリーズ」をご覧ください。
| EGシリーズ | ch数 |
|---|---|
| 5台 | 5ch |
| 4台 | 4ch |
| 3台 | 3ch |
| 2台 | 2ch |
| 1台 | 1ch |
デジタルインターフェース
LAN/USB/RS-232C/RS-485/GPIBでのデジタル制御に加えてマスタースレーブ動作でのワンコントロールを可能にします。
マスタスレーブ動作のワンコントロール機能
複数のEGをマスタ機からの操作で連動させることができます。16台まで接続が可能です。並列接続により電流を増大させる機能ではありません）
マスタレーブは同じモデル同士での接続となります。
デジタルインターフェースをご使用の際は、別途アダプタが必要です。詳しくはこららをご覧ください。
リモートコントロール
以下の機能が使えます。詳しくは、こちらよりカタログをダウンロードのうえご確認ください。
- リモート/ローカル切替
- 負荷制御
- LOAD ON/OFF
- 電圧・電流モニタ
- ステータス出力
仕様
- 入力電圧
- 90～250Vac 50/60Hz 単相
- 動作モード
- 定電流モード、定抵抗モード
- リモート機能
-
ローカル：定電圧 フロントパネルロータリエンコーダ
アナログリモート：定電圧 外部コントロール電圧0～10Vdcまたは外部可変抵抗0～約10kΩ
デジタルリモート：コマンド（オプション）
一般仕様については、こちらよりカタログをダウンロードし、ご参照ください。
外形寸法
外形寸法については、こちらよりカタログをダウンロードし、ご参照ください。
オプション
- -L(Mc0.5)、-L(Mc0.15)
-
通信ケーブル長変更
GP-Mケーブルの長さがそれぞれ0.5m、0.15mとなります。（どちらか一方の選択となります。）
ご発注方法
ご発注時は、上記のオプション記号を型名の後につけて下さい。
〈例〉EG150W-150V-L(Mc0.5)
別売品
- 入力ACケーブル
-
標準添付 CABLE TYPE1
125 V / 10 A 2.5 m
固定長別売 CABLE TYPE3
250 V / 10 A 2.5 m
固定長別売 CABLE TYPE4
250 V / 10 A 2.5 m
固定長
- -L(Mc0.5)、-L(Mc0.15)
-
通信ケーブル長変更
GP-Mケーブルの長さがそれぞれ0.5m、0.15mとなります。（どちらか一方の選択となります。）
- デジタル通信アダプタ
-
松定プレシジョンオリジナルのデジタルインターフェースをご使用の際は、別途変換アダプタが必要です。PCやPLCとの接続に合わせて、以下のアダプタをご用意しております。
- ET-32m：LAN用変換アダプタ
- US-32m：USB用変換アダプタ
- GP-MET2-9：RS-232C(9ピン)用変換アダプタ
- GP-MET2-25：RS-232C(25ピン)用変換アダプタ
- GP-MET4-25：RS-485(25ピン)用変換アダプタ
GP-MET2-9/GP-MET2-25/GP-MET4-25:（コネクタはDusbです） - GP-32m：GPIB用 変換アダプタ（2028年12月に販売終了予定）
デジタル通信アダプタを使った通信例
- 電源/電子負荷用シーケンスソフトウェア
-
PSS2シリーズ
PSS2は、簡単な設定で松定プレシジョン製の各種電源や電子負荷、電源用デジタルコントローラをシーケンス動作させることができる専用ソフトです。電子部品のエージング試験やバーンイン試験、耐電圧試験、自動車電装品の耐久試験、断続/連続動作試験や各種シミュレーション試験などに最適です。
詳しくは、製品ページをご確認ください。
ダウンロード
ダウンロードできない場合の解決方法
ダウンロードできない場合、以下の方法をお試しください。
- Ctrl+F5を押下し、WEBブラウザのキャッシュをクリアして、お試しください。
- WEBブラウザを再起動のうえ再ログインして、お試しください。
- ご利用のWEBブラウザを変更して、お試しください。
- パソコンを再起動し、再度お試しください。
- 別のパソコンで、再度お試しください。
-

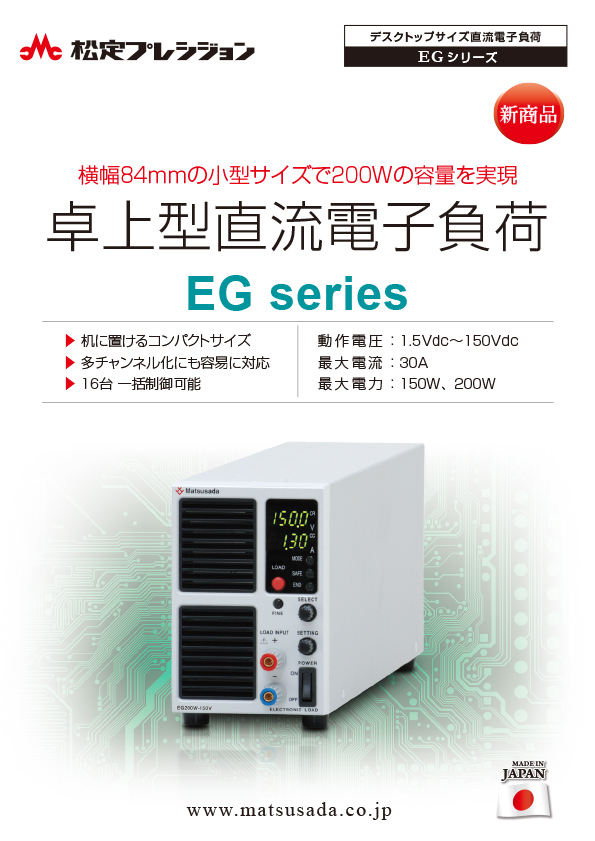

EGシリーズカタログ
更新日：2025/05/02 rev 21
PDF(2,241KB)
-
自動車産業向け電源装置総合ガイド
更新日：2025/07/09 rev.13
PDF(4,161KB)
-
電子負荷総合カタログ
更新日：2025/5/20 Rev.05
PDF(5,757KB)
-
EGシリーズ簡易操作マニュアル
更新日：2020/10/12 rev0.1
PDF(446KB)
-
EGシリーズ取扱説明書
更新日：2020/10/12 rev1.2
PDF(1,872KB)
-
EGシリーズ 外観図 (DXF、PDF)
更新日：2021/1/21
zip(651KB)
ダウンロードには会員登録が必要です。
-
EGシリーズカタログ
更新日：2025/05/02 rev 21
PDF(2,241KB)
-
自動車産業向け電源装置総合ガイド
更新日：2025/07/09 rev.13
PDF(4,161KB)
-
電子負荷総合カタログ
更新日：2025/5/20 Rev.05
PDF(5,757KB)
-
EGシリーズ簡易操作マニュアル
更新日：2020/10/12 rev0.1
PDF(446KB)
-
EGシリーズ取扱説明書
更新日：2020/10/12 rev1.2
PDF(1,872KB)
-
EGシリーズ 外観図 (DXF、PDF)
更新日：2021/1/21
zip(651KB)
本サイトでは、取扱説明書等の資料は全て最新版のみを公開しています。お持ちの製品によっては資料の版が異なる場合もありますのでご了承ください。
