USBケーブルの内部構造

（掲載：2025/02/11, M.P. 更新：2025/05/12, M.P.）

画像は、左からUSB2.0、USBマイクロ、USB3.0、type-Cケーブルを撮影したものです。USB規格で制定されているコネクタ形状としては、type-A、Micro-B、type-A、type-Cになります。バスの数はそれぞれ4、4、6、6本あることが確認できます。コネクタは、type-A、type-C、Micro-Bの順で大きいことがわかります。type-Cは、コネクタに基板が入っていることも確認できます。

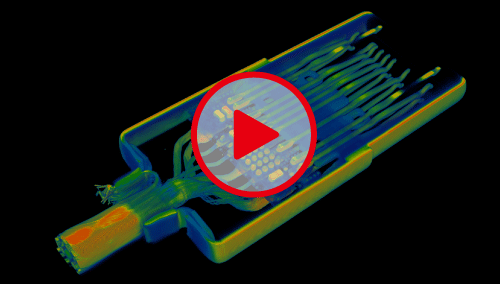

Type-CケーブルのCTスキャン画像（VR画像）

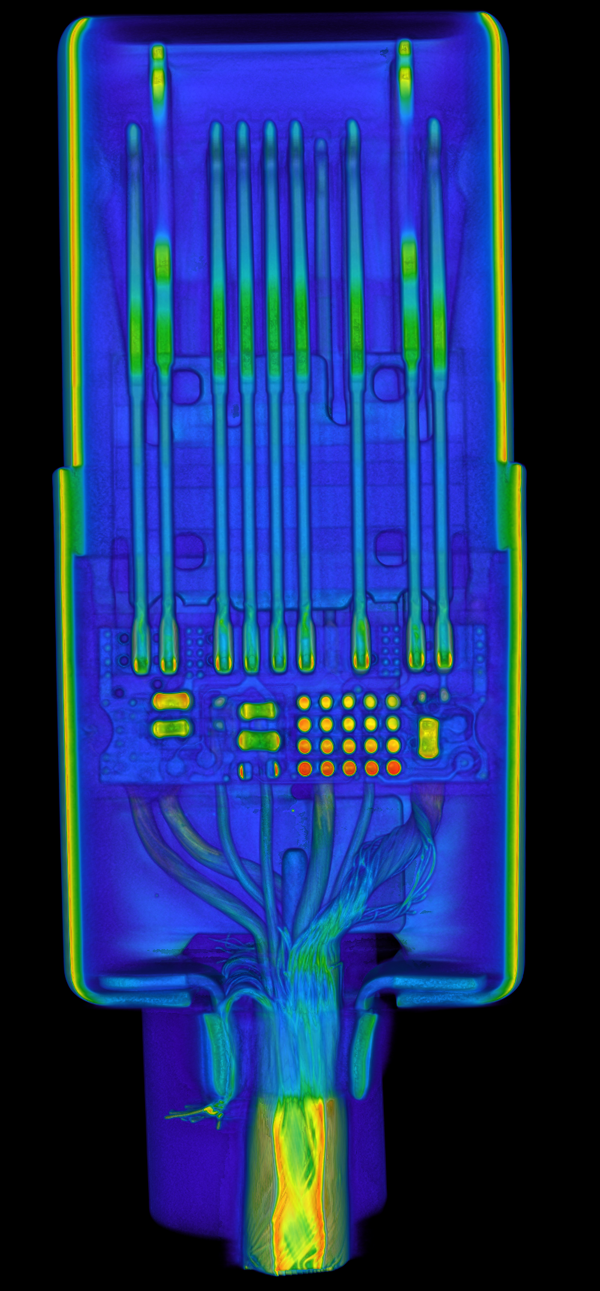

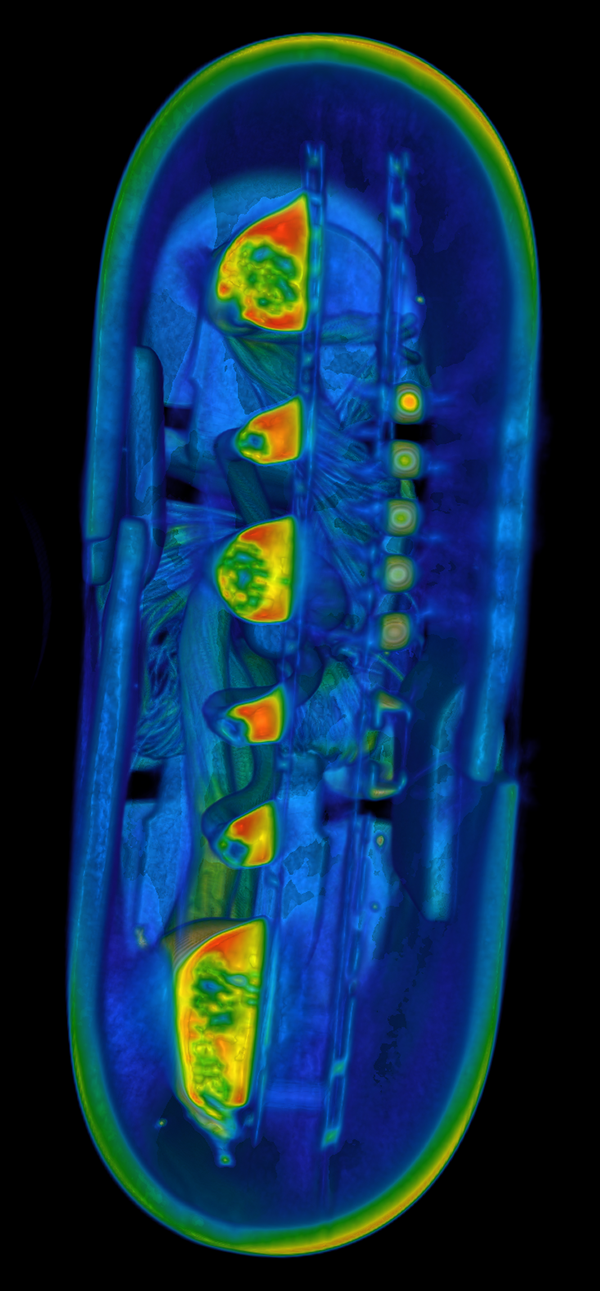

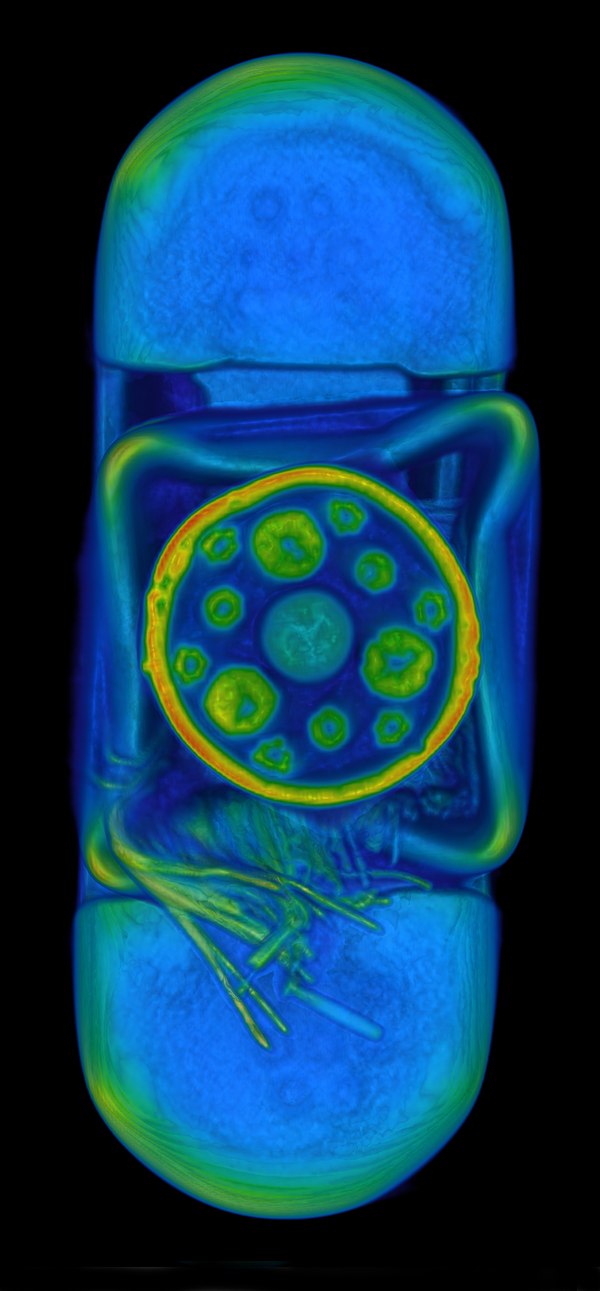

Type-Cケーブルを更に詳しく観察するため、X線CT解析を実施しました。以下画像は取得したデータから任意の箇所を選択・スライスしたVR画像です。基板部分がよく見えるようには縦方向にスライスした画像、中身の電子部品のつまり具合が見えるように真ん中で横方向にスライスした画像、ケーブル部分をスライスした画像です。
