太陽電池のパワーコンディショナやインバータ、パワーデバイスの評価試験に最適
PRHシリーズは、2Uまたは3Uの19インチラックサイズで最大1200V、15kWの高電圧・ハイパワー出力を可能にしたプログラマブル直流電源です。リモートコントロールや各種ステータス出力を標準で備えており、使いやすさにも優れた設計となっています。また、高電圧出力には弊社製高圧電源と同じシールドケーブルとオリジナル高電圧コネクタを使用していますので、安心してご使用頂けます。
特長
- パネル高89mmまたは133mmの19インチラックサイズというコンパクトサイズを実現。
- 高圧電源のトップメーカーならではの各種保護回路を装備した安全設計。
- 弊社製電源デジタルコントローラGP-MSシリーズとの組み合わせで30kW以上の出力にも対応可能。
用途
- 太陽電池の特性評価やパワーコンディショナの評価
- 自動車用電装品、インバータ、電子部品、パワーデバイスなどの試験
ラインナップ
| モデル名 | 出力 | お問い合わせ | ||
|---|---|---|---|---|
| 電圧 | 電流 | 電力 | ||
| PRH750P-20 | 0～750V | 0～20A | 15kW | 購入前 購入後 |
| PRH900P-16 | 0～900V | 0～16A | 14.4kW | 購入前 購入後 |
| PRH1000P-1.1 | 0～1000V | 0～1.1A | 1.1kW | 購入前 購入後 |
| PRH1000P-3 | 0～1000V | 0～3A | 3kW | 購入前 購入後 |
| PRH1000P-6.4 | 0～1000V | 0～6.4A | 6.4kW | 購入前 購入後 |
| PRH1000P-13 | 0～1000V | 0～13A | 13kW | 購入前 購入後 |
| PRH1000P-15 | 0～1000V | 0～15A | 15kW | 購入前 購入後 |
| PRH1200P-10 | 0～1200V | 0～10A | 12kW | 購入前 購入後 |
| モデル名 | 出力 | お問い合わせ | ||
|---|---|---|---|---|
| 電圧 | 電流 | 電力 | ||
| PRH750N-20 | 0～-750V | 0～20A | 15kW | 購入前 購入後 |
| PRH900N-16 | 0～-900V | 0～16A | 14.4kW | 購入前 購入後 |
| PRH1000N-1.1 | 0～-1000V | 0～1.1A | 1.1kW | 購入前 購入後 |
| PRH1000N-3 | 0～-1000V | 0～3A | 3kW | 購入前 購入後 |
| PRH1000N-6.4 | 0～-1000V | 0～6.4A | 6.4kW | 購入前 購入後 |
| PRH1000N-13 | 0～-1000V | 0～13A | 13kW | 購入前 購入後 |
| PRH1000N-15 | 0～-1000V | 0～15A | 15kW | 購入前 購入後 |
| PRH1200N-10 | 0～-1200V | 0～10A | 12kW | 購入前 購入後 |
仕様
一般仕様については、こちらよりカタログをダウンロードし、ご参照ください。
オプション
- -LF
-
フローティンググラウンド(耐圧50Vdc)
負荷に流れる電流を測定する際に使用します。
本機能をご使用の際は、リモートコントロールコネクタ（TB1）に接続する機器はフローティングにてご使用ください。（PRHシリーズをフローティングさせる用途には使えません。）
- -LGob
-
光インターフェース
- -LGob：光インターフェース＋光ケーブル2m長
- -LGob（Fc5）：光インターフェース＋光ケーブル5m長
- -LGob（Fc10）：光インターフェース＋光ケーブル10m長
- -LGob（Fc20）：光インターフェース＋光ケーブル20m長
- -LGob（Fc40）：光インターフェース＋光ケーブル40m長
光通信で絶縁コントロールします。光ファイバによる完全絶縁を行うため、サージや誘電雷、外来ノイズなどによる過渡現象などの誤動作を未然に防ぐことが可能です。
下記の環境下で使用される場合は必ず-LGobオプションをご選択ください。
- 工場内などノイズの多い環境
（例：モータやコイルを負荷や電源の近くで使用される場合） - 高電圧フローティングで使用される場合（250V以上）
- 弊社製の電源とコントローラ（PCやPLC）が2m以内に設置できない場合
接続には別途アダプター（別売品）が必要です。詳しくはこちらをご覧ください。
- -LLc
-
太陽電池用低容量コンデンサ
- -LOcp
-
過電流保護
設定値で出力をカットオフします。（フロントパネル1回転ボリュームにて設定）
- -LPfc ※
-
力率改善回路（PFC）
6.4kW以上のモデルで可。10kW以上のモデルではH:133mm→177mmになります。
- -L(100V)
-
100Vac±10％入力
入力電流22Atyp（本オプションは1.1kWタイプでのみ選択できます。）
- -L(220V)
-
220Vac±10％入力
（入力電流はTyp値の90％）
- -L(400V) ※
-
400Vac±10%入力
近日発売
- -L(3m)
-
高電圧出力シールドケーブル長変更 3m
高電圧出力ケーブルの長さが3mとなります。
- -L(5m)
-
高電圧出力シールドケーブル長変更 5ｍ
高電圧出力ケーブルの長さが5mとなります。
- -L(7m)
-
高電圧出力シールドケーブル長変更 7m
高電圧出力ケーブルの長さが7mとなります。
（7mを超える長さをご希望の場合はこちらからお問い合わせください）
※-L(400V)オプションと-LPfcオプションを同時に選択することはできません。
ご発注方法
ご発注時は上記オプション記号を型名の後に付けて下さい。(アルファベット、入力電圧、ケーブル長順)
<例> PRH1000P-15-LFGobLcOcpPfc(220V)(5m)
別売品
- AC単相用入力ケーブル(3芯タイプ)
-
1.1kWモデル用 CABLE TYPE5
端末オープン300 V / 25 A 2.5 m 2.5m以上の長さが必要な場合は末尾にm長を追加してください。<例> 5mの場合：CABLE TYPE 5(5)
- AC三相3線用入力ケーブル(4芯タイプ)
-
3kWモデル用 CABLE TYPE6
端末オープン600 V / 25 A 2.5 m ※1 6.4kW以上モデル用 CABLE TYPE7
端末オープン600 V / 75 A 10 m ※2 ※1 2.5m以上の長さが必要な場合は末尾にm長を追加してください。<例> 5mの場合：CABLE TYPE 6(5)
※2 10m以上の長さが必要な場合は末尾にm長を追加してください。<例> 15mの場合：CABLE TYPE 7(15)
- 光アイソレーションアダプタ
-
松定プレシジョンオリジナルのデジタルインターフェースをご使用の際は、別途変換アダプタが必要です。PCやPLCとの接続に合わせて、以下のアダプタをご用意しております。
- ET-32：LAN用光変換アダプタ
- USB-OPT：USB用光変換アダプタ
- GP-OPT2-9：RS-232C(9ピン)用光変換アダプタ
- GP-OPT2-25：RS-232C(25ピン)用光変換アダプタ
- GP-OPT4-25：RS-485(25ピン)用光変換アダプタ
- GP-32：GPIB用 光変換アダプタ（2028年12月に販売終了予定）

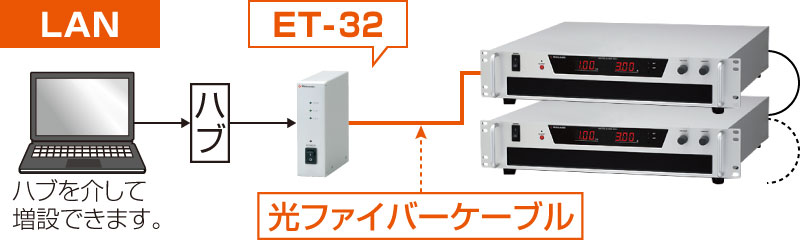

光ファイバを用いた通信例
- 電源/電子負荷用シーケンスソフトウェア
-
PSS2シリーズ
PSS2は、簡単な設定で松定プレシジョン製の各種電源や電子負荷、電源用デジタルコントローラをシーケンス動作させることができる専用ソフトです。電子部品のエージング試験やバーンイン試験、耐電圧試験、自動車電装品の耐久試験、断続/連続動作試験や各種シミュレーション試験などに最適です。
詳しくは、製品ページをご確認ください。
外形寸法
外形寸法については、こちらよりカタログをダウンロードし、ご参照ください。
