TBシリーズ

ワイドレンジ出力
多機能直流電源

シーケンス機能を標準装備した直流安定化電源

出力電圧：35V～1000V
出力電流：1A～108A
出力電力：360W～1080W
ワイドレンジ出力

定格出力電力の範囲内で従来の直流電源の3倍以上もの電圧・電流出力を実現

TBシリーズは、出力電力が同程度の通常の直流電源と比較して3倍もの広範囲にわたって電圧・電流を出力できるワイドレンジ出力機能（ターボ機能）を搭載した直流電源です。各モデルとも定格出力電力の範囲内でフレキシブルに電圧・電流が出力できるため、出力電圧・電流に余裕を見て電源を導入する必要が無く、この1台で幅広い用途にお使いいただけます。

0.99という高力率でCO2の削減に貢献する力率改善回路や、スピーディかつ正確な設定・読取が可能な電圧・電流独立4桁メータとロータリエンコーダの採用など、ワイドな出力を可能としただけでなく直流電源としての基本性能を徹底的に磨きあげています。

さらに、デジタル通信機能としてLAN、USB、RS-232C、RS-485およびGPIBを選択できますので、様々な自動計測や生産設備にも対応できます。

概要

ワイドレンジ出力機能（ターボ機能）搭載で広範囲な出力を実現。
CV/CC優先設定機能により、出力ON時の電圧・電流の立ち上がり順序を設定することでオーバーシュートの発生を抑えることができます。
内部抵抗可変機能により二次電池や太陽電池、燃料電池などを簡易的に模擬することができます。
電流吸込抑制機能を使うことで、出力OFF時や設定電圧を下げたときに、負荷側から電源側に流れる逆電流を少なくして、負荷の電圧降下を防ぎます。
低ノイズスイッチング方式で研究開発に最適。
力率改善回路とワールドワイド入力で使用場所を選びません。

用途

車載電装品の評価: 12V系と24V系の各種試験を1台でカバー。

デバイスの評価: 定格の異なる様々なデバイス評価に。

直列/並列での評価: バッテリやコンデンサなどの直列や並列での評価試験に。

通信機器の評価: サーバやルータなどの各種試験に。

パワーコンディショナの評価: 太陽電池や燃料電池の擬似用として。

ラインナップ

モデル名	最大出力			お問い合わせ
モデル名	電圧[V]	電流[A]	電力[W]	お問い合わせ
TB35V36A360W	35V	36A	360W	購入前購入後
TB35V72A720W		72A	720W	購入前購入後
TB35V108A1080W		108A	1080W	購入前購入後
TB80V14A360W	80V	14A	360W	購入前購入後
TB80V28A720W		28A	720W	購入前購入後
TB80V42A1080W		42A	1080W	購入前購入後
TB160V8A360W	160V	8A	360W	購入前購入後
TB160V15A720W		15A	720W	購入前購入後
TB160V22A1080W		22A	1080W	購入前購入後
TB250V5A360W	250V	5A	360W	購入前購入後
TB250V10A720W		10A	720W	購入前購入後
TB250V15A1080W		15A	1080W	購入前購入後
TB350V3A360W^※	350V	3A	360W	購入前購入後
TB350V6A720W^※		6A	720W	購入前購入後
TB350V9A1080W^※		9A	1080W	購入前購入後
TB650V1.6A360W^※	650V	1.6A	360W	購入前購入後
TB650V3.2A720W^※		3.2A	720W	購入前購入後
TB650V4.8A1080W^※		4.8A	1080W	購入前購入後
TB850V1.2A360W^※	850V	1.2A	360W	購入前購入後
TB850V2.4A720W^※		2.4A	720W	購入前購入後
TB850V3.6A1080W^※		3.6A	1080W	購入前購入後
TB1000V1A360W^※	1000V	1A	360W	購入前購入後
TB1000V2A720W^※		2A	720W	購入前購入後
TB1000V3A1080W^※		3A	1080W	購入前購入後

※フロントモニタ端子が付いていないモデルです。

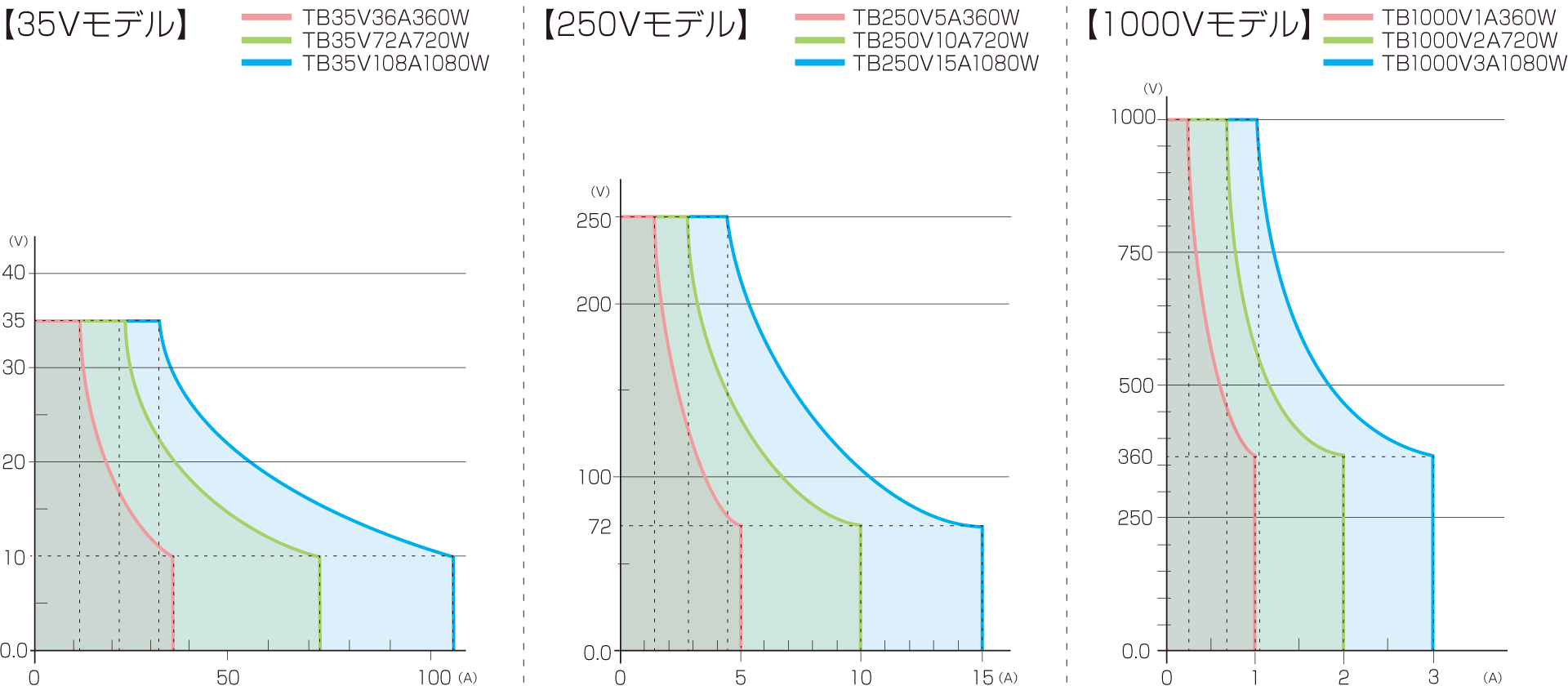

出力範囲イメージ

ワイドレンジ出力機能（ターボ機能）により従来の直流電源と比較して広範囲の電圧・電流出力が可能！

機能

パルス・ランプシーケンス＆マスタフォロー機能

次のA～Dの出力制御が可能なためさらに幅広い用途に対応できます。

A. パルスシーケンス

マルチセット機能との組み合わせで各メモリa、b、cに設定された電圧・電流値を使用してシーケンス動作をさせることができます。連続運転はもちろん、回数の指定も設定可能です。メモリa、b、cやoffの設定時間を0.0に設定する事でa、bのみの繰り返しやb、c、offのみの繰り返しなど様々な動作が可能となりますので製品の評価試験等に便利です。

B. ランプ

設定された電圧・電流値まで（または、設定された電圧・電流値から0V/0Aまで）ランプ動作させる事ができます。電圧・電流値をゆっくり上げたい（下げたい）時に便利です。※ランプ動作は、「設定電源・電流値の両方」「設定電圧のみ」「設定電流のみ」の設定が可能です。

C. パルスシーケンス＋ランプ

パルスシーケンス動作とランプ動作を組み合わせて使用する事も可能です。さらにマルチセット機能も組み合わせると、各メモリーa、b、cに設定された電圧・電流値を使用してシーケンス動作をさせる事ができます。連続運転はもちろん、回数の指定も設定可能です。電圧・電流値を3つの設定値までゆっくり上げたり下げたりを繰り返し行えるので、様々な場面で役立ちます。

D. マスターフォロー

マスタスレーブ時のパルスシーケンス動作とランプ動作時にスレーブ機への出力信号を送信します。これにより、スレーブ機をマスタ機とは異なった出力状態で出力することができます。

注意点: ①本機能はディレイトリガ機能と併用することはできません。; ②シーケンス動作時の時間精度は±0.5％となります。長期ランニング動作でのご使用の際はご注意ください。

内部抵抗可変機能（CVモード時）

内部抵抗値を任意の値に設定し、負荷電流による電圧降下を発生させます。バッテリ、太陽電池、燃料電池を疑似することができます。
（内部抵抗値の設定範囲は0Ω～定格電圧/定格電流となります。）

マルチセット機能

電圧・電流の値を通常のプリセットに加えて3つまで記憶します。
複数の設定値を毎回合わせる必要がなく、繰り返しデータを取る実験や、製品の検査工程に便利です。

2モードロック機能

フロントパネルの操作を全てロックする「フルLOCK」と出力ON/OFFだけ残してロックする「通常LOCK」、2つのモードから選択して設定できます。「フルLOCK」モードでは誤操作を確実に防止したい場合に、また「通常LOCK」では誤操作は防止しつつも緊急停止はしやすくという場合に、お客様の考える「安全」を確実にする便利な機能です。（どちらのモードでもパワースイッチでの緊急停止は可能です）

CC/CV優先設定機能

CV（定電圧）優先/CC（定電流）優先モードを選択・設定できます。
ダイオード等、ある点で抵抗値が急激に変化する負荷においては、CVモードで立ち上げると電流がオーバーシュートしてしまいます。
TBシリーズでは、CC優先モードを選択することによりオーバーシュートの発生を抑えます。
高出力レーザダイオードなど高価な負荷を破損させてしまうリスクを低減することができます。

電流吸込抑制機能

バッテリ、コンデンサなど容量のある負荷に電源を供給するときには本機能を使うことで、出力OFF時や設定電圧を下げたときに、負荷側から電源側に流れる逆電流を少なくして、負荷の電圧降下を防ぎます。

（注意）
逆電流を制御し安定化させることはできません。
逆電圧が定格電圧以上になるような負荷の場合（誘導負荷、回生モータ等）はダミー抵抗や逆電流防止ダイオードなどを接続し電源を保護してください。

ディレイトリガ機能

OUTPUT ON/OFF時に時間をずらした出力の開始および停止が可能です^※1。
1台のTBを使用する時はもちろん、マスタスレーブ接続用端子を使って接続し^※2、出力電圧・電流値を個別に設定した複数の当社製直流電源^※3を使用する際にも利用可能です^※4。

※t1～t8はそれぞれ0.0～99.9sの範囲で設定できます

本機能はパルス・ランプシーケンス&マスタフォロー機能と併用することはできません。
最大16台まで接続可能です。
P4K-36シリーズ、P4K-80シリーズ、PK-80シリーズ、PKシリーズ、PRKシリーズが対象です。それぞれ詳しい個別カタログをご用意しておりますので、こちらからお問い合わせください。
スレーブローカル時のみ。スレーブリモート時には同じシリーズの同じモデルを使用する必要があります。なお、スレーブローカル時には接続した電源ごとに電圧・電流値を設定・出力することが可能であり、スレーブリモート時にはワンコントロール機能によりマスタ機に各スレーブ機を追従して電圧・電流値を設定することが可能となります。

デュアルトラッキング、マルチ出力

マスタスレーブ時に電源を正負出力となるよう接続することで正負の出力を同時にコントロールするデュアルトラッキング制御ができます。
さらに、スレーブローカルモードとデュアルトラッキング動作を組み合わせることで、マルチ出力構成ができます。デュアル出力の正負出力電圧（＋Ｖ、－Ｖ）とスレーブローカルで設定した任意の出力電圧がマスター機のONに同期して出力します。
※出力電圧が250Vを超えるものについては、デュアルトラッキングはできません。

デュアルトラッキング

マルチ出力

外部アナログ制御

以下の機能が使えます。詳しくは、こちらよりカタログをダウンロードのうえご確認ください。

リモート出力ON/OFF制御
リモート/ローカル切替
出力モニタ（電圧・電流）
出力制御（電圧・電流・過電圧保護・過電流保護）
ステータス出力

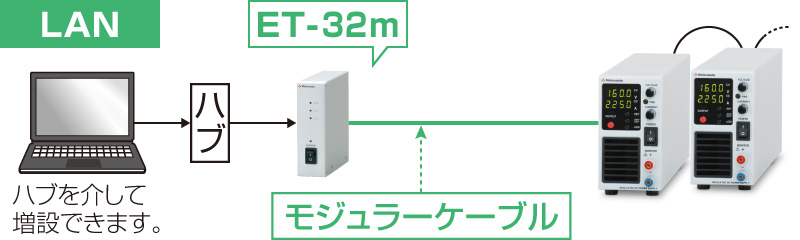

デジタルインターフェース

LAN/USB/RS-232C/RS-485/GPIBでのデジタル制御に加えてマスタスレーブ動作でのワンコントロールを可能にします。
※接続には別途アダプター（別売品）が必要です。詳しくはこちらをご確認ください

ノイズの多い環境での使用が想定される場合は-LGobオプションを選択してください。

仕様

仕様については、こちらよりカタログをダウンロードし、ご参照ください。

オプション

-LEt ^※: LANインターフェース
LANを介してのデジタル制御を可能にします。
複数のTBをLANで制御する場合はパソコンとTBの間にハブをご用意いただくか、または１台目をLANインターフェース付モデルとし、２台目以降は標準のデジタルインターフェースでシリアル接続していただきます。

-LFs: 空冷用ファン一時停止
搭載されている空冷用ファンを1.0～120.0秒間停止させることができます。停止させる時間はフロントパネルにて0.1秒単位で任意に設定可能です。
使用環境によっては本体の保護機能により出力OFFになる場合があります。パルス・ランプシーケンス機能およびディレイトリガ機能と併用する場合は、ファンの停止時間を超えない範囲で使用してください。ファン停止時間を経過すると、出力は停止します。

-LGob ^※

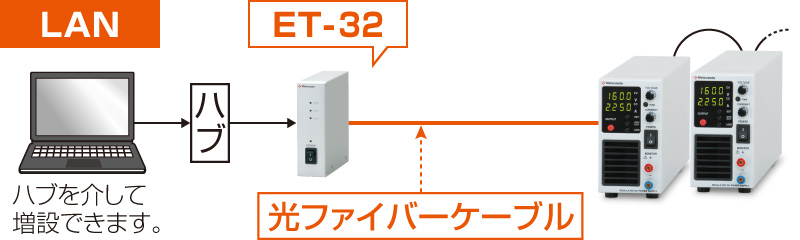

光インターフェース
光通信で絶縁コントロールします。光ファイバによる完全絶縁を行うため、サージや誘電雷、外来ノイズなどによる過渡現象などの誤作動を未然に防ぐことが可能です。
接続には別途アダプター（別売品）が必要です。詳しくは、こちらをご確認ください。

-LGob：光インターフェース＋光ケーブル2m長
-LGob(Fc5)：光インターフェース＋光ケーブル5m長
-LGob(Fc10)：光インターフェース＋光ケーブル10m長
-LGob(Fc20)：光インターフェース＋光ケーブル20m長
-LGob(Fc40)：光インターフェース＋光ケーブル40m長

下記の環境下で使用される場合は必ず本オプションをご選択ください。

工場内などノイズの多い環境（例：モータやコイルを負荷や電源の近くで使用される場合）
高電圧フローティングで使用される場合（250V以上）
弊社製の電源とコントローラ（PCやPLC）が2m以内に設置できない場合

-Llc: 出力電流積算機能
出力電流を積算し、その値を表示します（最大9999.999Ahまで）。
出力OFF時にも積算値を保持することもできます。また、出力を停止させる積算電流最大値を予め設定することが可能なため、メッキ液の管理などの用途にたいへん便利です。
多湿環境は腐食や故障の原因となりますので設置場所には十分ご配慮ください。

-LMi 近日発売予定 ^※: マルチデジタルインターフェース LAN、USB（USBTMC）、RS-485（マルチドロップ）によるデジタル制御を可能にします。（これらを同時に使用することはできません。RS-485は全二重通信にのみ対応しています。）SCPIコマンドに対応したIVIドライバが添付されています。
LabView、VisualBasic、C#などの各種開発言語での制御プログラム開発が容易になります。
一部機種のみ対応。詳しくはこちらよりTBシリーズカタログをご参照ください。

-LMs

アナログマスタスレーブ
リモート用コネクタを利用して、マスタ機を含めた最大3台（同一モデル）を並列運転することができます。マスタ機へのリモートコントロールや標準およびオプションのデジタルインターフェースを使ってワンコントロールすることができます。

並列接続された各電源が均等な電流を出力します。
マスタ機にシステム全体の出力電圧/電流を表示することができます。
本オプション選択モデルは標準モデルと納期が異なりますので、必ず営業担当までご確認ください。

アナログマスタスレーブ用ケーブル（別売）
TB-MS2ケーブル（2台接続用）
TB-MS3ケーブル（3台接続用）
コネクタ組み付け済みの便利な接続ケーブルです。
（本オプション選択時の添付品をお客様にて組み付けていただいても同じ接続ケーブルができます。）
コネクタ間のケーブル長は約0.6ｍとなります。本機とは別にアナログマスタスレーブ用ケーブルのみを単独で購入される場合は営業担当へご相談ください。

-LUs1 ^※: USBインターフェース

USBを介してのデジタル制御を可能にします。
複数のTBをUSBで制御する場合はパソコンとTBの間にUSBハブをご用意いただくか、または１台目をUSBインターフェース付モデルとし、２台目以降は標準のデジタルインターフェースでシリアル接続していただきます。

-LZ: 持ち運び用ハンドル
持ち運びに便利なハンドルが天面に付きます。これに伴い、360Wモデルで8mm、720Wモデルで11mm、1080Wモデルで10mm、それぞれ全高が高くなります。

-L(Mc0.5), -L(Mc0.15): 通信ケーブル長変更
GP-Mケーブルの長さがそれぞれ0.5m、 0.15mとなります。（どちらか一方のみの選択となります。）

※ これらのオプションは同時に選択することはできません。

ご発注方法

ご発注時は、上記のオプション記号を型名の後につけてください。(アルファベット順） 〈例〉TB35V36A360W-LFsGob(Fc10)MsZ、TB160V22A1080W-LEtFsMsZ(Mc0.5)

別売品

入力ACケーブル

標準添付 360W出力モデル	CABLE TYPE1	125 V / 10 A	2.5 m 固定長
標準添付 720W出力モデル	CABLE TYPE8	125 V / 15 A	2.5 m 固定長
標準添付 1080W出力モデル	CABLE TYPE5	300 V / 25 A	2.5 m
別売 360W・720W出力モデルに使用可能	CABLE TYPE3	250 V / 10 A	2.5 m 固定長
別売 360W・720W出力モデルに使用可能	CABLE TYPE4	250 V / 10 A	2.5 m 固定長
