ワイドレンジ出力が可能な
直流安定化電源
1台で複数の直流電源をカバーできる幅広い出力が可能
- 出力電圧：80V～650V
- 出力電流：8A～100A
- 出力電力：1600W
ターボ機能（ワイドレンジ出力）搭載で広範囲の出力が可能
PKTシリーズは、出力電力が同程度の通常の直流電源と比較して最大5倍もの電圧・電流を出力できるワイドレンジ出力が可能なプログラマブル直流電源です。 最大出力電力1600Wの範囲内でフレキシブルに電圧・電流が出力できるため、出力電圧・電流に余裕を見て電源を導入する必要がなく、この1台で幅広い用途にお使いいただけます。
0.99という高力率でCO2の削減に貢献する力率改善回路や、スピーディかつ正確な設定・読取が可能な電圧・電流独立4桁メーターとロータリーエンコーダーなどの採用により、直流電源としての基本性能を徹底的に磨きあげています。
さらに、デジタル通信機能としてLAN、USB、RS-232C、RS-485およびGPIBを選択できますので、様々な自動計測や生産設備にも対応できます。
特長
- ワイドレンジ出力で広範囲な出力を実現。
- 低ノイズスイッチング方式で研究開発に最適。
- 力率改善回路とワールドワイド入力で使用場所を選びません。
- 内部抵抗可変機能により二次電池や太陽電池、燃料電池などを簡易的に模擬することができます。
- 電流吸込抑制機能を使うことで、出力OFF時や設定電圧を下げたときに、負荷側から電源側に流れる逆電流を少なくして、負荷の電圧降下を防ぎます。
- 多連結、マスタースレーブなど色々な組合せでご使用になれます。
用途
- 車載電装品の評価
- 一般的な12Vからより高い電圧までこの1台でカバー
- 通信機器の評価
- サーバーやルーターなどの各種試験に
- パワーコンディショナーの評価
- 太陽電池や燃料電池の擬似用として
- パワーデバイスの評価
- 様々な電圧を印加したいときに
- インバーターの評価
- 100V系や200V系など複数の系統にも1台で対応
出力範囲イメージ
ワイドレンジ出力により従来の直流電源と比較して広範囲の電圧・電流出力が可能！
PKT650-8(1600W)
ラインナップ
| モデル名 | 最大出力 | お問い合わせ | ||
|---|---|---|---|---|
| 電圧 | 電流 | 電力 | ||
| PKT80-100(1600W) | 80V | 100A | 1600W | 購入前 購入後 |
| PKT330-25(1600W) | 330V | 25A | 1600W | 購入前 購入後 |
| PKT650-8(1600W) | 650V | 8A | 1600W | 購入前 購入後 |
販売終了製品
以下のモデルは2022年1月に販売を終了させていただきました。 サポートに関しては継続させていただいております。
| モデル名 | 最大出力 | お問い合わせ | ||
|---|---|---|---|---|
| 電圧 | 電流 | 電力 | ||
| PKT80-20(400W) | 80V | 20A | 400W | 購入後 |
| PKT80-50(800W) | 50A | 800W | 購入後 | |
| PKT330-13.5(800W) | 330V | 13.5A | 800W | 購入後 |
| PKT650-5(800W) | 650V | 5A | 800W | 購入後 |
機能
-LDeオプションで使える2つの機能
1.パルス・ランプシーケンス&マスタフォロー機能
次のA～Dの出力制御が可能なためさらに幅広い用途に対応できます。
A. パルスシーケンス
マルチセット機能との組み合わせで各メモリーa、b、cに設定された電圧・電流値を使用してシーケンス動作をさせることができます。連続運転はもちろん、回数の指定も設定可能です。
メモリーa、b、cやoffの設定時間を0.0に設定する事でa、bのみの繰り返しやb、c、offのみの繰り返しなど様々な動作が可能となりますので製品の評価試験等に便利です。
ta、tb、tc、toffはそれぞれ0.0s、1.0s～99.9hの範囲で設定できます。
B. ランプ
設定された電圧・電流値まで（または、設定された電圧・電流値から0V/0Aまで）ランプ動作させる事ができます。電圧・電流値をゆっくり上げたい（下げたい）時に便利です。
※ランプ動作は、「設定電源・電流値の両方」「設定電圧のみ」「設定電流のみ」の設定が可能です。
t1、t2はそれぞれ0～999.9sの範囲で設定できます。
C. パルスシーケンス＋ランプ
パルスシーケンス動作とランプ動作を組み合わせて使用する事も可能です。
さらにマルチセット機能も組み合わせると、各メモリーa、b、cに設定された電圧・電流値を使用してシーケンス動作をさせる事ができます。連続運転はもちろん、回数の指定も設定可能です。電圧・電流値を3つの設定値までゆっくり上げたり下げたりを繰り返し行えるので、様々な場面で役立ちます。
t1～t4は0s～999.9sの範囲で、ta～tc、toffは0.0s、1.0s～99.9hの範囲でそれぞれ設定できます。
D. マスターフォロー
マスタースレーブ時のパルスシーケンス動作とランプ動作時にスレーブ機への出力信号を送信します。これにより、スレーブ機をマスター機とは異なった出力状態で出力することができます。
※マスタフォロー機能は、標準インターフェースでのみ利用可能です。
注：シーケンス動作時の時間精度は±0.5％となります。長期ランニング動作でのご使用の際はご注意ください。
2.スイープコントロールプログラム機能
スイープ動作を簡単プログラミング！
-LDeオプションを選択頂くと、到着時間と到達条件（電圧/電流）を設定して使用可能なスイープコマンドが適応されます。
ステップ的に何度も繰り返すコマンド設定の必要が無いため、新規プログラムの作成や、条件変更が容易になり、大幅に時間短縮ができます。また、開発・研究などへの時間確保に貢献します。
機能の詳細については、こちらよりカタログをダウンロードし、ご参照ください。
電流吸込抑制機能
バッテリ、コンデンサなど容量のある負荷に電源を供給するときには本機能を使うことで、出力OFF時や設定電圧を下げたときに、負荷側から電源側に流れる逆電流を少なくして、負荷の電圧降下を防ぎます。
マルチセット機能
電圧・電流の値を通常のプリセットに加えて3つまで記憶します。
複数の設定値を毎回合わせる必要がなく、繰り返しデータを取る実験や、製品の検査工程に便利です。
2モードロック機能
フロントパネルの操作を全てロックする「フルLOCK」と出力ON/OFFだけ残してロックする「通常LOCK」、2つのモードから選択して設定できます。
「フルLOCK」モードでは誤操作を確実に防止したい場合に、また「通常LOCK」では誤操作は防止しつつも緊急停止はしやすくという場合に、お客様の考える「安全」を確実にする便利な機能です。
どちらのモードでもパワースイッチでの緊急停止は可能です
ディレイトリガー機能
OUTPUT ON/OFF時に時間をずらした出力の開始および停止が可能です。
1台のPKを使用する時はもちろん、マスタースレーブ接続用端子を使って接続し※1、出力電圧・電流値を個別に設定した複数の当社製直流電※2を使用する際にも利用可能です※3。
(-LGob、-LUs1、-LEtオプション使用時は、1台のPKＴのみ使用可)
デュアルトラッキング、マルチ出力
マスタースレーブ時に電源を正負出力となるよう接続することで正負の出力を同時にコントロールするデュアルトラッキング制御が出来ます。
さらに、スレーブローカルモードとデュアルトラッキング動作を組み合わせることで、マルチ出力構成ができます。デュアル出力の正負出力電圧（＋Ｖ、－Ｖ）とスレーブローカルで設定した任意の出力電圧がマスター機のONに同期して出力します。
デュアルトラッキング
マルチ出力
デジタルインターフェース
LAN/USB/RS-232C/RS-485/GPIBでのデジタル制御に加えてマスタスレーブ動作でのワンコントロールを可能にします。
各種アダプタ（別売）
デジタルインターフェースボードをご使用の際は、別途アダプタが必要です。
PCやシーケンサと接続方法により、以下のアダプタを用意しております。

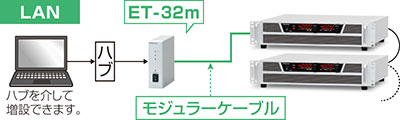

- LAN接続用光変換アダプタ：ET-32m
- 1台のET-32mで合計16台まで接続可能。
LANケーブルは付属しません
- USB接続用変換アダプタ：US-32m
- 1台のUS-32mで合計16台まで接続可能。
USBケーブルは付属しません
- RS-232C(9ピン)接続用変換アダプタ：GP-MET2-9
- RS-232C(25ピン)接続用変換アダプタ：GP-MET2-25
- RS-485(25ピン)接続用変換アダプタ：GP-MET4-25
- Dsub⇔モジュラージャック 1台で合計16台まで接続可能。
- GPIB接続用変換アダプタ：GP-32m
- 1台のGP-32mで合計16台まで接続可能。
GPIBケーブルは付属しません
(A) GP-Mケーブル
1台につき1本（2m長）が添付されます。
更に延長をご希望される場合はお問い合わせください。
（1U、2Uサイズのモデルの場合は、インターフェースオプションなしモデルのみ添付されます。）
マスタスレーブ動作のワンコントロール機能
マスタスレーブ動作で16台まで並列ローカルでのワンコントロールを可能にします。 ※並列接続された各電源が均等な電流を出力する機能ではありません。
ノイズの多い環境下での使用が想定される場合は-LGobオプションが必要となります。
マスタスレーブは同じシリーズの同じモデル同士での接続となります。
マスタスレーブ機能は-LGob、-LUs1、-LEtオプションを装備しない場合のみ有効です。
外部アナログ制御
以下の機能が使えます。
詳細については、こちらよりカタログをダウンロードし、ご参照ください。
- リモート出力ON/OFF制御
- リモート/ローカル切替
- 出力モニタ（電圧・電流）
- 出力制御（電圧・電流・過電圧保護・過電流保護）
- ステータス出力
内部抵抗可変機能
CV（定電圧）モードでの動作中に、電源本体で内部抵抗値を0.00～32.00Ωまで設定して負荷電流による電圧降下を発生させることで、二次電池や太陽電池、燃料電池などを簡易的に模擬することができます。
仕様
豊富なデジタル制御機能
| 制御機能 |
|
|
|---|---|---|
| 書き込み機能 | 出力電圧設定／出力電流設定 | パーセントモード（100.00％）、※電圧電流値モード（最大定格電圧／電流値） |
| OVP設定／OCP設定 | パーセントモード（100.0％）、※電圧電流値モード（最大過電圧／過電流保護値） | |
| 読み込み機能 | 出力電圧計測／出力電流計測 | パーセントモード（100.00％）、※電圧電流値モード（最大定格電圧／電流値） |
| 出力電圧設定値／出力電流設定値 | パーセントモード（100.00％）、※電圧電流値モード（最大定格電圧／電流値） | |
| OVP設定／OCP設定 | パーセントモード（100.0％）、※電圧電流値モード（最大過電圧／過電流保護値） | |
※各モデルの最小値はフロントパネルのメータ表示の最小表示桁と同じになります。
一般仕様については、こちらよりカタログをダウンロードし、ご参照ください。
オプション
- -LDe
-
パルス・ランプシーケンス&マスタフォロー機能
- -LEt
-
LANインターフェースボード ※1 ※2 ※3
LANを介してのデジタル制御を可能にします。
複数のPKTをLANで制御する場合はパソコンとPKTの間にハブが必要になります。
- -LGob
-
光インターフェースボード ※1 ※2 ※3 光通信で絶縁コントロールします。光ファイバによる完全絶縁を行うため、サージや誘電雷、外来ノイズなどによる過渡現象などの誤作動を未然に防ぐことが可能です。
※接続には別途アダプター（別売品）が必要です。- -LGob：光インターフェースボード＋光ケーブル2m長
- -LGob（Fc5）：光インターフェースボード＋光ケーブル5m長
- -LGob（Fc10）：光インターフェースボード＋光ケーブル10m長
- -LGob（Fc20）：光インターフェースボード＋光ケーブル20m長
- -LGob（Fc40）：光インターフェースボード＋光ケーブル40m長
下記の環境下で使用される場合は必ず本オプションをご選択ください。- 工場内などノイズの多い環境（例：モータやコイルを負荷や電源の近くで使用される場合）
- 高圧フローティングで使用される場合（250V以上）
- 弊社製の電源とコントローラ（PCやPLC）が2m以内に設置できない場合
各種アダプタ（別売）
光インターフェースボードをご使用の際は、別途アダプタが必要です。

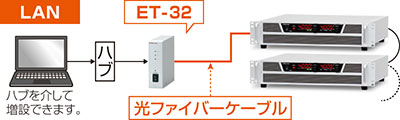

PCやシーケンサと接続方法により、以下のアダプタを用意しております。LAN用光変換アダプタ：ET-32
1台のET-32で合計32台まで接続可能。
LANケーブルは付属しません
USB用光接続用アダプタ：USB-OPT
1台のUSB-OPTで合計32台まで接続可能。
USBケーブルは付属しません
RS-232C(9ピン)用光接続用アダプタ：GP-OPT2-9
RS-232C(25ピン)用光接続用アダプタ：GP-OPT2-25
RS-485C(25ピン)用光接続用アダプタ：GP-OPT4-251台で合計32台まで接続可能。
GPIB用光変換アダプタ：GP-32
1台のGP-32mで合計32台まで接続可能。
GPIBケーブルは付属しません
(B) GP-光ケーブル
-LGobオプション付のモデルに1本（2m長）が添付されます。
更に延長をご希望される場合はお問い合わせください。
- -LUs1
-
USBインターフェースボード ※1 ※2 ※3
USBを介してのデジタル制御を可能にします。
複数のPKTをUSBで制御する場合はパソコンとPKTの間にUSBハブが必要になります。
USBドライバの対応OS：Microsoft Windows XP/Vista/7/8/10（いずれも32bit版、64bit版どちらにも対応）（Microsoft、Windowsは米国Microsoft Corporationの米国およびその他における登録商標です）
- -L(Mc0.5)、-L(Mc0.15)
-
通信ケーブル長変更
GP-Mケーブルの長さがそれぞれ0.5m、0.15m（どちらか一方のみの選択）となります。- これらのオプションは同時に選択することはできません。
- ：これらのオプションを選択した場合、標準のデジタルインターフェースおよびマスタスレーブ機能は装備されません。
デジタルインターフェースの機能等の詳細については、こちらより電源デジタルコントローラー「GP/ET/USBシリーズ」のカタログをダウンロードしてご覧ください。 - -LGobオプション、-LUs1オプション、-LEtオプションと-L(Mc0.5)または-L(Mc0.15)オプションは同時に選択することはできません。
ご発注方法
ご発注時は、上記のオプション記号を型名の後につけてください。
〈例〉PKT80-50(800W)-LDeGob(Mc0.5)Z、PKT650-5(800W)-LDeEt(Mc0.15)Z、PKT650-8(1600W)-LDeUs1
(アルファベット、数字順)
別売品
外形寸法
外形・寸法については、こちらよりカタログをダウンロードし、ご参照ください。
ダウンロード
