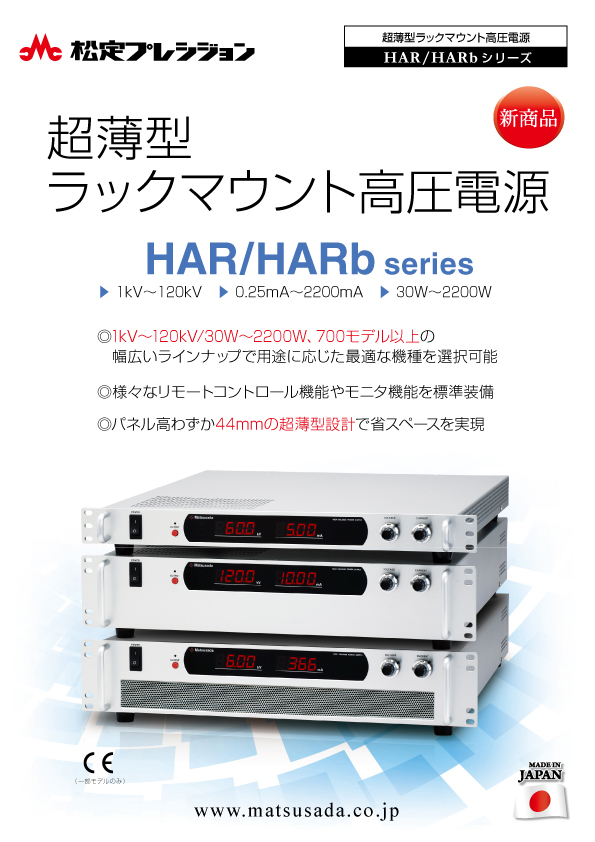

HARシリーズ

超薄型ラックマウント
高圧電源

高出力、超薄型ラックマウント高圧電源

ラックマウント高圧電源のベスト＆ロングセラー 超薄型設計で最大2.2kWのハイパワーを実現

HARシリーズは、永年に渡り蓄積された当社の高圧電源技術を結晶させた高性能・高信頼性・高品質な直流高圧電源です。独自のスイッチング技術・絶縁技術により高効率化・超小型化を実現しました。最大+120kV (or -120kV)／30W～2200W、700以上の幅広いラインナップと多彩なオプションから用途に応じた最適なモデルをお選び頂けます。また、様々なリモートコントロール機能やモニター機能を標準装備しており、デジタルコントロールインターフェースを追加することでATE（Automatic Test Equipment）システムの拡張性も大きく広がります。各種高圧実験はもとより、インバーターやパワーデバイスの試験にも最適です。もちろん、各種保護機能を備えて高い安全性を確保していますので、いつでも安心してお使い頂けます。さらに、マスタースレーブオプションによってさらなる大パワーにも対応が可能です。

特長

幅広いラインナップ
出力電圧が1kV～120kVまで幅広いレンジモデルをラインナップし、最適な出力、最適な機能のモデルを選択して頂けるため、過剰なスペックのモデルを選択する必要がなく、最小限の投資での導入を可能としています。定電圧／定電流モード自動切替のHARシリーズ、過電流時出力カットオフのHARbシリーズが選べ、さらに入力電圧、フロントパネルの規格、その他様々なオプションをご用意しております。負荷や用途、そして使い勝手に合わせて最適なモデルをお選びください。
豊富なリモート機能
高圧出力電圧と出力電流（HARは出力電流値、HARbはカットオフ電流値）が制御できる他、出力ON / OFFや出力電圧・電流値のモニター出力、高圧のステータス出力を備え、安全機能としてドアスイッチも標準で装備しております。また、LAN（イーサネット※）やUSB、RS-232C、RS-485、GPIBのインターフェースをオプションで追加することでPCによる制御も可能です。他の計測器や制御装置も統合したシステムが構築でき、検査・開発のスピードアップが可能です。当社の直流低圧電源や交流電源と組み合わせてシステムを構築することも容易です。

※イーサネットは富士ゼロックス株式会社の登録商標です。

超薄型・省スペース

19インチ規格のラックマウントサイズでパネル高わずか44mmの超薄型設計を実現。（1kV～60kV/300W以下のモデル）「小型化」と「信頼性の確保」という高圧電源にとって相反するテーマを、独自の絶縁技術によりクリアしております。特に生産ラインの検査システムなど省スペースが要求される用途、複数台ご使用される場合にご好評頂いております。

超薄型ラックマウント高圧電源・厚さ44mmの超薄型設計

用途

  • インバーターやパワーデバイスの検査、評価
  • ATE（Automatic Test Equipment）
  • Ｘ線装置
  • 電子部品エージング
  • 電子ビーム
  • イオンビーム
  • イオンインプランテーション
  • キャパシター充電
  • 絶縁耐圧試験
  • 各種高圧実験
超薄型ラックマウント高圧電源・その他ラインナップ・PRHシリーズ・HEPシリーズ・HARHシリーズなど、ハイパワー・高電圧

他にも超高速高圧アンプや静電チャック専用高圧電源など、用途に応じて様々な高圧電源をラインナップしております。それぞれ詳しいカタログをご用意しておりますので、お気軽に最寄りの弊社営業所までお問合せください。

ラインナップ

CEマーク
CEマーク取得モデルです。
低電圧指令およびEMC指令に対応しています。
CEマークについては、現在み取得のモデルも随時取得予定です。最新の取得状況は最寄りの弊社営業所までお問い合わせください。

定電圧/定電流タイプ HARシリーズ

モデル 最大出力 CEマーク お問い合わせ
電圧 [kV] 電流 [mA] 電力 [W]
正 HAR-1P30 1 30 30 CE mark 購入前 購入後
負 HAR-1N30 購入前 購入後
両 HAR-1R30 購入前 購入後
正 HAR-1P60 60 60 CE mark 購入前 購入後
負 HAR-1N60 購入前 購入後
両 HAR-1R60 購入前 購入後
正 HAR-1P100 100 100 CE mark 購入前 購入後
負 HAR-1N100 購入前 購入後
両 HAR-1R100 購入前 購入後
正 HAR-1P150 150 150 CE mark 購入前 購入後
負 HAR-1N150 購入前 購入後
両 HAR-1R150 購入前 購入後
正 HAR-1P300 300 300 CE mark 購入前 購入後
負 HAR-1N300 購入前 購入後
両 HAR-1R300 購入前 購入後
正 HAR-1P600 600 600 購入前 購入後
負 HAR-1N600 購入前 購入後
両 HAR-1R600 購入前 購入後
正 HAR-1P1200 1200 1200 購入前 購入後
負 HAR-1N1200 購入前 購入後
両 HAR-1R1200 購入前 購入後
正 HAR-1P2200 2200 2200 購入前 購入後
負 HAR-1N2200 購入前 購入後
両 HAR-1R2200 購入前 購入後
正 HAR-1.5P400 1.5 400 600 購入前 購入後
負 HAR-1.5N400 購入前 購入後
両 HAR-1.5R400 購入前 購入後
正 HAR-1.5P800 800 1200 購入前 購入後
負 HAR-1.5N800 購入前 購入後
両 HAR-1.5R800 購入前 購入後
正 HAR-1.5P1460 1460 2200 購入前 購入後
負 HAR-1.5N1460 購入前 購入後
両 HAR-1.5R1460 購入前 購入後
正 HAR-2P15 2 15 30 CE mark 購入前 購入後
負 HAR-2N15 購入前 購入後
両 HAR-2R15 購入前 購入後
正 HAR-2P30 30 60 CE mark 購入前 購入後
負 HAR-2N30 購入前 購入後
両 HAR-2R30 購入前 購入後
正 HAR-2P50 50 100 CE mark 購入前 購入後
負 HAR-2N50 購入前 購入後
両 HAR-2R50 購入前 購入後
正 HAR-2P75 75 150 CE mark 購入前 購入後
負 HAR-2N75 購入前 購入後
両 HAR-2R75 購入前 購入後
正 HAR-2P150 150 300 CE mark 購入前 購入後
負 HAR-2N150 購入前 購入後
両 HAR-2R150 購入前 購入後
正 HAR-2P300 300 600 購入前 購入後
負 HAR-2N300 購入前 購入後
両 HAR-2R300 購入前 購入後
正 HAR-2P600 600 1200 購入前 購入後
負 HAR-2N600 購入前 購入後
両 HAR-2R600 購入前 購入後
正 HAR-2P1100 1100 2200 購入前 購入後
負 HAR-2N1100 購入前 購入後
両 HAR-2R1100 購入前 購入後
正 HAR-3P10 3 10 30 CE mark 購入前 購入後
負 HAR-3N10 購入前 購入後
両 HAR-3R10 購入前 購入後
正 HAR-3P20 20 60 CE mark 購入前 購入後
負 HAR-3N20 購入前 購入後
両 HAR-3R20 購入前 購入後
正 HAR-3P33 33 100 CE mark 購入前 購入後
負 HAR-3N33 購入前 購入後
両 HAR-3R33 購入前 購入後
正 HAR-3P50 50 150 CE mark 購入前 購入後
負 HAR-3N50 購入前 購入後
両 HAR-3R50 購入前 購入後
正 HAR-3P100 100 300 CE mark 購入前 購入後
負 HAR-3N100 購入前 購入後
両 HAR-3R100 購入前 購入後
正 HAR-3P200 200 600 購入前 購入後
負 HAR-3N200 購入前 購入後
両 HAR-3R200 購入前 購入後
正 HAR-3P400 400 1200 購入前 購入後
負 HAR-3N400 購入前 購入後
両 HAR-3R400 購入前 購入後
正 HAR-3P733 733 2200 購入前 購入後
負 HAR-3N733 購入前 購入後
両 HAR-3R733 購入前 購入後
正 HAR-5P6 5 6 30 CE mark 購入前 購入後
負 HAR-5N6 購入前 購入後
両 HAR-5R6 購入前 購入後
正 HAR-5P12 12 60 CE mark 購入前 購入後
負 HAR-5N12 購入前 購入後
両 HAR-5R12 購入前 購入後
正 HAR-5P20 20 100 CE mark 購入前 購入後
負 HAR-5N20 購入前 購入後
両 HAR-5R20 購入前 購入後
正 HAR-5P30 30 150 CE mark 購入前 購入後
負 HAR-5N30 購入前 購入後
両 HAR-5R30 購入前 購入後
正 HAR-5P60 60 300 CE mark 購入前 購入後
負 HAR-5N60 購入前 購入後
両 HAR-5R60 購入前 購入後
正 HAR-5P120 120 600 購入前 購入後
負 HAR-5N120 購入前 購入後
両 HAR-5R120 購入前 購入後
正 HAR-5P240 240 1200 購入前 購入後
負 HAR-5N240 購入前 購入後
両 HAR-5R240 購入前 購入後
正 HAR-5P440 440 2200 購入前 購入後
負 HAR-5N440 購入前 購入後
両 HAR-5R440 購入前 購入後
正 HAR-6P5 6 5 30 CE mark 購入前 購入後
負 HAR-6N5 購入前 購入後
両 HAR-6R5 購入前 購入後
正 HAR-6P10 10 60 CE mark 購入前 購入後
負 HAR-6N10 購入前 購入後
両 HAR-6R10 購入前 購入後
正 HAR-6P16 16 100 CE mark 購入前 購入後
負 HAR-6N16 購入前 購入後
両 HAR-6R16 購入前 購入後
正 HAR-6P25 25 150 CE mark 購入前 購入後
負 HAR-6N25 購入前 購入後
両 HAR-6R25 購入前 購入後
正 HAR-6P50 50 300 CE mark 購入前 購入後
負 HAR-6N50 購入前 購入後
両 HAR-6R50 購入前 購入後
正 HAR-6P100 100 600 購入前 購入後
負 HAR-6N100 購入前 購入後
両 HAR-6R100 購入前 購入後
正 HAR-6P200 200 1200 購入前 購入後
負 HAR-6N200 購入前 購入後
両 HAR-6R200 購入前 購入後
正 HAR-6P366 366 2200 購入前 購入後
負 HAR-6N366 購入前 購入後
両 HAR-6R366 購入前 購入後
正 HAR-10P3 10 3 30 CE mark 購入前 購入後
負 HAR-10N3 購入前 購入後
両 HAR-10R3 購入前 購入後
正 HAR-10P6 6 60 CE mark 購入前 購入後
負 HAR-10N6 購入前 購入後
両 HAR-10R6 購入前 購入後
正 HAR-10P10 10 100 CE mark 購入前 購入後
負 HAR-10N10 購入前 購入後
両 HAR-10R10 購入前 購入後
正 HAR-10P15 15 150 CE mark 購入前 購入後
負 HAR-10N15 購入前 購入後
両 HAR-10R15 購入前 購入後
正 HAR-10P30 30 300 CE mark 購入前 購入後
負 HAR-10N30 購入前 購入後
両 HAR-10R30 購入前 購入後
正 HAR-10P60 60 600 購入前 購入後
負 HAR-10N60 購入前 購入後
両 HAR-10R60 購入前 購入後
正 HAR-10P120 120 1200 購入前 購入後
負 HAR-10N120 購入前 購入後
両 HAR-10R120 購入前 購入後
正 HAR-10P220 220 2200 購入前 購入後
負 HAR-10N220 購入前 購入後
両 HAR-10R220 購入前 購入後
正 HAR-15P2 15 2 30 CE mark 購入前 購入後
負 HAR-15N2 購入前 購入後
両 HAR-15R2 購入前 購入後
正 HAR-15P4 4 60 CE mark 購入前 購入後
負 HAR-15N4 購入前 購入後
両 HAR-15R4 購入前 購入後
正 HAR-15P6.6 6.6 100 CE mark 購入前 購入後
負 HAR-15N6.6 購入前 購入後
両 HAR-15R6.6 購入前 購入後
正 HAR-15P10 10 150 CE mark 購入前 購入後
負 HAR-15N10 購入前 購入後
両 HAR-15R10 購入前 購入後
正 HAR-15P20 20 300 CE mark 購入前 購入後
負 HAR-15N20 購入前 購入後
両 HAR-15R20 購入前 購入後
正 HAR-15P40 40 600 購入前 購入後
負 HAR-15N40 購入前 購入後
両 HAR-15R40 購入前 購入後
正 HAR-15P80 80 1200 購入前 購入後
負 HAR-15N80 購入前 購入後
両 HAR-15R80 購入前 購入後
正 HAR-15P146 146 2200 購入前 購入後
負 HAR-15N146 購入前 購入後
両 HAR-15R146 購入前 購入後
正 HAR-20P1.5 20 1.5 30 CE mark 購入前 購入後
負 HAR-20N1.5 購入前 購入後
両 HAR-20R1.5 購入前 購入後
正 HAR-20P3 3 60 CE mark 購入前 購入後
負 HAR-20N3 購入前 購入後
両 HAR-20R3 購入前 購入後
正 HAR-20P5 5 100 CE mark 購入前 購入後
負 HAR-20N5 購入前 購入後
両 HAR-20R5 購入前 購入後
正 HAR-20P7.5 7.5 150 CE mark 購入前 購入後
負 HAR-20N7.5 購入前 購入後
両 HAR-20R7.5 購入前 購入後
正 HAR-20P15 15 300 CE mark 購入前 購入後
負 HAR-20N15 購入前 購入後
両 HAR-20R15 購入前 購入後
正 HAR-20P30 30 600 購入前 購入後
負 HAR-20N30 購入前 購入後
両 HAR-20R30 購入前 購入後
正 HAR-20P60 60 1200 購入前 購入後
負 HAR-20N60 購入前 購入後
両 HAR-20R60 購入前 購入後
正 HAR-20P110 110 2200 購入前 購入後
負 HAR-20N110 購入前 購入後
両 HAR-20R110 購入前 購入後
正 HAR-30P1 30 1 30 CE mark 購入前 購入後
負 HAR-30N1 購入前 購入後
両 HAR-30R1 購入前 購入後
正 HAR-30P2 2 60 CE mark 購入前 購入後
負 HAR-30N2 購入前 購入後
両 HAR-30R2 購入前 購入後
正 HAR-30P3.3 3.3 100 CE mark 購入前 購入後
負 HAR-30N3.3 購入前 購入後
両 HAR-30R3.3 購入前 購入後
正 HAR-30P5 5 150 CE mark 購入前 購入後
負 HAR-30N5 購入前 購入後
両 HAR-30R5 購入前 購入後
正 HAR-30P10 10 300 CE mark 購入前 購入後
負 HAR-30N10 購入前 購入後
両 HAR-30R10 購入前 購入後
正 HAR-30P20 20 600 購入前 購入後
負 HAR-30N20 購入前 購入後
両 HAR-30R20 購入前 購入後
正 HAR-30P40 40 1200 購入前 購入後
負 HAR-30N40 購入前 購入後
両 HAR-30R40 購入前 購入後
正 HAR-30P73.3 73.3 2200 購入前 購入後
負 HAR-30N73.3 購入前 購入後
両 HAR-30R73.3 購入前 購入後
正 HAR-40P0.75 40 0.75 30 CE mark 購入前 購入後
負 HAR-40N0.75 購入前 購入後
両 HAR-40R0.75 購入前 購入後
正 HAR-40P1.5 1.5 60 CE mark 購入前 購入後
負 HAR-40N1.5 購入前 購入後
両 HAR-40R1.5 購入前 購入後
正 HAR-40P2.5 2.5 100 CE mark 購入前 購入後
負 HAR-40N2.5 購入前 購入後
両 HAR-40R2.5 購入前 購入後
正 HAR-40P3.75 3.75 150 CE mark 購入前 購入後
負 HAR-40N3.75 購入前 購入後
両 HAR-40R3.75 購入前 購入後
正 HAR-40P7.5 7.5 300 CE mark 購入前 購入後
負 HAR-40N7.5 購入前 購入後
両 HAR-40R7.5 購入前 購入後
正 HAR-40P15 15 600 購入前 購入後
負 HAR-40N15 購入前 購入後
両 HAR-40R15 購入前 購入後
正 HAR-40P30 30 1200 購入前 購入後
負 HAR-40N30 購入前 購入後
両 HAR-40R30 購入前 購入後
正 HAR-40P55 55 2200 購入前 購入後
負 HAR-40N55 購入前 購入後
両 HAR-40R55 購入前 購入後
正 HAR-50P0.6 50 0.6 30 CE mark 購入前 購入後
負 HAR-50N0.6 購入前 購入後
両 HAR-50R0.6 購入前 購入後
正 HAR-50P1.2 1.2 60 CE mark 購入前 購入後
負 HAR-50N1.2 購入前 購入後
両 HAR-50R1.2 購入前 購入後
正 HAR-50P2 2 100 CE mark 購入前 購入後
負 HAR-50N2 購入前 購入後
両 HAR-50R2 購入前 購入後
正 HAR-50P3 3 150 CE mark 購入前 購入後
負 HAR-50N3 購入前 購入後
両 HAR-50R3 購入前 購入後
正 HAR-50P6 6 300 CE mark 購入前 購入後
負 HAR-50N6 購入前 購入後
両 HAR-50R6 購入前 購入後
正 HAR-50P12 12 600 購入前 購入後
負 HAR-50N12 購入前 購入後
両 HAR-50R12 購入前 購入後
正 HAR-50P24 24 1200 購入前 購入後
負 HAR-50N24 購入前 購入後
両 HAR-50R24 購入前 購入後
正 HAR-50P44 44 2200 購入前 購入後
負 HAR-50N44 購入前 購入後
両 HAR-50R44 購入前 購入後
正 HAR-60P0.5 60 0.5 30 CE mark 購入前 購入後
負 HAR-60N0.5 購入前 購入後
両 HAR-60R0.5 購入前 購入後
正 HAR-60P1 1 60 CE mark 購入前 購入後
負 HAR-60N1 購入前 購入後
両 HAR-60R1 購入前 購入後
正 HAR-60P1.6 1.6 100 CE mark 購入前 購入後
負 HAR-60N1.6 購入前 購入後
両 HAR-60R1.6 購入前 購入後
正 HAR-60P2.5 2.5 150 CE mark 購入前 購入後
負 HAR-60N2.5 購入前 購入後
両 HAR-60R2.5 購入前 購入後
正 HAR-60P5 5 300 CE mark 購入前 購入後
負 HAR-60N5 購入前 購入後
両 HAR-60R5 購入前 購入後
正 HAR-60P10 10 600 購入前 購入後
負 HAR-60N10 購入前 購入後
両 HAR-60R10 購入前 購入後
正 HAR-60P20 20 1200 購入前 購入後
負 HAR-60N20 購入前 購入後
両 HAR-60R20 購入前 購入後
正 HAR-60P36.6 36.6 2200 購入前 購入後
負 HAR-60N36.6 購入前 購入後
両 HAR-60R36.6 購入前 購入後
正 HAR-80P0.37 80 0.37 30 CE mark 購入前 購入後
負 HAR-80N0.37 購入前 購入後
両 HAR-80R0.37 購入前 購入後
正 HAR-80P0.75 0.75 60 CE mark 購入前 購入後
負 HAR-80N0.75 購入前 購入後
両 HAR-80R0.75 購入前 購入後
正 HAR-80P1.25 1.25 100 CE mark 購入前 購入後
負 HAR-80N1.25 購入前 購入後
両 HAR-80R1.25 購入前 購入後
正 HAR-80P1.87 1.87 150 CE mark 購入前 購入後
負 HAR-80N1.87 購入前 購入後
両 HAR-80R1.87 購入前 購入後
正 HAR-80P3.75 3.75 300 CE mark 購入前 購入後
負 HAR-80N3.75 購入前 購入後
両 HAR-80R3.75 購入前 購入後
正 HAR-80P7.5 7.5 600 購入前 購入後
負 HAR-80N7.5 購入前 購入後
両 HAR-80R7.5 購入前 購入後
正 HAR-80P15 15 1200 購入前 購入後
負 HAR-80N15 購入前 購入後
両 HAR-80R15 購入前 購入後
正 HAR-80P27.5 27.5 2200 購入前 購入後
負 HAR-80N27.5 購入前 購入後
両 HAR-80R27.5 購入前 購入後
正 HAR-100P0.3 100 0.3 30 CE mark 購入前 購入後
負 HAR-100N0.3 購入前 購入後
両 HAR-100R0.3 購入前 購入後
正 HAR-100P0.6 0.6 60 CE mark 購入前 購入後
負 HAR-100N0.6 購入前 購入後
両 HAR-100R0.6 購入前 購入後
正 HAR-100P1 1 100 CE mark 購入前 購入後
負 HAR-100N1 購入前 購入後
両 HAR-100R1 購入前 購入後
正 HAR-100P1.5 1.5 150 CE mark 購入前 購入後
負 HAR-100N1.5 購入前 購入後
両 HAR-100R1.5 購入前 購入後
正 HAR-100P3 3 300 CE mark 購入前 購入後
負 HAR-100N3 購入前 購入後
両 HAR-100R3 購入前 購入後
正 HAR-100P6 6 600 購入前 購入後
負 HAR-100N6 購入前 購入後
両 HAR-100R6 購入前 購入後
正 HAR-100P12 12 1200 購入前 購入後
負 HAR-100N12 購入前 購入後
両 HAR-100R12 購入前 購入後
正 HAR-100P22 22 2200 購入前 購入後
負 HAR-100N22 購入前 購入後
両 HAR-100R22 購入前 購入後
正 HAR-120P0.25 120 0.25 30 CE mark 購入前 購入後
負 HAR-120N0.25 購入前 購入後
両 HAR-120R0.25 購入前 購入後
正 HAR-120P0.5 0.5 60 CE mark 購入前 購入後
負 HAR-120N0.5 購入前 購入後
両 HAR-120R0.5 購入前 購入後
正 HAR-120P0.83 0.83 100 CE mark 購入前 購入後
負 HAR-120N0.83 購入前 購入後
両 HAR-120R0.83 購入前 購入後
正 HAR-120P1.25 1.25 150 CE mark 購入前 購入後
負 HAR-120N1.25 購入前 購入後
両 HAR-120R1.25 購入前 購入後
正 HAR-120P2.5 2.5 300 CE mark 購入前 購入後
負 HAR-120N2.5 購入前 購入後
両 HAR-120R2.5 購入前 購入後
正 HAR-120P5 5 600 購入前 購入後
負 HAR-120N5 購入前 購入後
両 HAR-120R5 購入前 購入後
正 HAR-120P10 10 1200 購入前 購入後
負 HAR-120N10 購入前 購入後
両 HAR-120R10 購入前 購入後
正 HAR-120P18.3 18.3 2200 購入前 購入後
負 HAR-120N18.3 購入前 購入後
両 HAR-120R18.3 購入前 購入後

過電流時出力カットオフタイプ HARbシリーズ

モデル 最大出力 CEマーク お問い合わせ
電圧 [kV] 電流 [mA] 電力 [W]
正 HARb-1P30 1 30 30 CE mark 購入前 購入後
負 HARb-1N30 購入前 購入後
両 HARb-1R30 購入前 購入後
正 HARb-1P60 60 60 CE mark 購入前 購入後
負 HARb-1N60 購入前 購入後
両 HARb-1R60 購入前 購入後
正 HARb-1P100 100 100 CE mark 購入前 購入後
負 HARb-1N100 購入前 購入後
両 HARb-1R100 購入前 購入後
正 HARb-1P150 150 150 CE mark 購入前 購入後
負 HARb-1N150 購入前 購入後
両 HARb-1R150 購入前 購入後
正 HARb-1P300 300 300 CE mark 購入前 購入後
負 HARb-1N300 購入前 購入後
両 HARb-1R300 購入前 購入後
正 HARb-1P600 600 600 購入前 購入後
負 HARb-1N600 購入前 購入後
両 HARb-1R600 購入前 購入後
正 HARb-1P1200 1200 1200 購入前 購入後
負 HARb-1N1200 購入前 購入後
両 HARb-1R1200 購入前 購入後
正 HARb-1P2200 2200 2200 購入前 購入後
負 HARb-1N2200 購入前 購入後
両 HARb-1R2200 購入前 購入後
正 HARb-1.5P400 1.5 400 600 購入前 購入後
負 HARb-1.5N400 購入前 購入後
両 HARb-1.5R400 購入前 購入後
正 HARb-1.5P800 800 1200 購入前 購入後
負 HARb-1.5N800 購入前 購入後
両 HARb-1.5R800 購入前 購入後
正 HARb-1.5P1460 1460 2200 購入前 購入後
負 HARb-1.5N1460 購入前 購入後
両 HARb-1.5R1460 購入前 購入後
正 HARb-2P15 2 15 30 CE mark 購入前 購入後
負 HARb-2N15 購入前 購入後
両 HARb-2R15 購入前 購入後
正 HARb-2P30 30 60 CE mark 購入前 購入後
負 HARb-2N30 購入前 購入後
両 HARb-2R30 購入前 購入後
正 HARb-2P50 50 100 CE mark 購入前 購入後
負 HARb-2N50 購入前 購入後
両 HARb-2R50 購入前 購入後
正 HARb-2P75 75 150 CE mark 購入前 購入後
負 HARb-2N75 購入前 購入後
両 HARb-2R75 購入前 購入後
正 HARb-2P150 150 300 CE mark 購入前 購入後
負 HARb-2N150 購入前 購入後
両 HARb-2R150 購入前 購入後
正 HARb-2P300 300 600 購入前 購入後
負 HARb-2N300 購入前 購入後
両 HARb-2R300 購入前 購入後
正 HARb-2P600 600 1200 購入前 購入後
負 HARb-2N600 購入前 購入後
両 HARb-2R600 購入前 購入後
正 HARb-2P1100 1100 2200 購入前 購入後
負 HARb-2N1100 購入前 購入後
両 HARb-2R1100 購入前 購入後
正 HARb-3P10 3 10 30 CE mark 購入前 購入後
負 HARb-3N10 購入前 購入後
両 HARb-3R10 購入前 購入後
正 HARb-3P20 20 60 CE mark 購入前 購入後
負 HARb-3N20 購入前 購入後
両 HARb-3R20 購入前 購入後
正 HARb-3P33 33 100 CE mark 購入前 購入後
負 HARb-3N33 購入前 購入後
両 HARb-3R33 購入前 購入後
正 HARb-3P50 50 150 CE mark 購入前 購入後
負 HARb-3N50 購入前 購入後
両 HARb-3R50 購入前 購入後
正 HARb-3P100 100 300 CE mark 購入前 購入後
負 HARb-3N100 購入前 購入後
両 HARb-3R100 購入前 購入後
正 HARb-3P200 200 600 購入前 購入後
負 HARb-3N200 購入前 購入後
両 HARb-3R200 購入前 購入後
正 HARb-3P400 400 1200 購入前 購入後
負 HARb-3N400 購入前 購入後
両 HARb-3R400 購入前 購入後
正 HARb-3P733 733 2200 購入前 購入後
負 HARb-3N733 購入前 購入後
両 HARb-3R733 購入前 購入後
正 HARb-5P6 5 6 30 CE mark 購入前 購入後
負 HARb-5N6 購入前 購入後
両 HARb-5R6 購入前 購入後
正 HARb-5P12 12 60 CE mark 購入前 購入後
負 HARb-5N12 購入前 購入後
両 HARb-5R12 購入前 購入後
正 HARb-5P20 20 100 CE mark 購入前 購入後
負 HARb-5N20 購入前 購入後
両 HARb-5R20 購入前 購入後
正 HARb-5P30 30 150 CE mark 購入前 購入後
負 HARb-5N30 購入前 購入後
両 HARb-5R30 購入前 購入後
正 HARb-5P60 60 300 CE mark 購入前 購入後
負 HARb-5N60 購入前 購入後
両 HARb-5R60 購入前 購入後
正 HARb-5P120 120 600 購入前 購入後
負 HARb-5N120 購入前 購入後
両 HARb-5R120 購入前 購入後
正 HARb-5P240 240 1200 購入前 購入後
負 HARb-5N240 購入前 購入後
両 HARb-5R240 購入前 購入後
正 HARb-5P440 440 2200 購入前 購入後
負 HARb-5N440 購入前 購入後
両 HARb-5R440 購入前 購入後
正 HARb-6P5 6 5 30 CE mark 購入前 購入後
負 HARb-6N5 購入前 購入後
両 HARb-6R5 購入前 購入後
正 HARb-6P10 10 60 CE mark 購入前 購入後
負 HARb-6N10 購入前 購入後
両 HARb-6R10 購入前 購入後
正 HARb-6P16 16 100 CE mark 購入前 購入後
負 HARb-6N16 購入前 購入後
両 HARb-6R16 購入前 購入後
正 HARb-6P25 25 150 CE mark 購入前 購入後
負 HARb-6N25 購入前 購入後
両 HARb-6R25 購入前 購入後
正 HARb-6P50 50 300 CE mark 購入前 購入後
負 HARb-6N50 購入前 購入後
両 HARb-6R50 購入前 購入後
正 HARb-6P100 100 600 購入前 購入後
負 HARb-6N100 購入前 購入後
両 HARb-6R100 購入前 購入後
正 HARb-6P200 200 1200 購入前 購入後
負 HARb-6N200 購入前 購入後
両 HARb-6R200 購入前 購入後
正 HARb-6P366 366 2200 購入前 購入後
負 HARb-6N366 購入前 購入後
両 HARb-6R366 購入前 購入後
正 HARb-10P3 10 3 30 CE mark 購入前 購入後
負 HARb-10N3 購入前 購入後
両 HARb-10R3 購入前 購入後
正 HARb-10P6 6 60 CE mark 購入前 購入後
負 HARb-10N6 購入前 購入後
両 HARb-10R6 購入前 購入後
正 HARb-10P10 10 100 CE mark 購入前 購入後
負 HARb-10N10 購入前 購入後
両 HARb-10R10 購入前 購入後
正 HARb-10P15 15 150 CE mark 購入前 購入後
負 HARb-10N15 購入前 購入後
両 HARb-10R15 購入前 購入後
正 HARb-10P30 30 300 CE mark 購入前 購入後
負 HARb-10N30 購入前 購入後
両 HARb-10R30 購入前 購入後
正 HARb-10P60 60 600 購入前 購入後
負 HARb-10N60 購入前 購入後
両 HARb-10R60 購入前 購入後
正 HARb-10P120 120 1200 購入前 購入後
負 HARb-10N120 購入前 購入後
両 HARb-10R120 購入前 購入後
正 HARb-10P220 220 2200 購入前 購入後
負 HARb-10N220 購入前 購入後
両 HARb-10R220 購入前 購入後
正 HARb-15P2 15 2 30 CE mark 購入前 購入後
負 HARb-15N2 購入前 購入後
両 HARb-15R2 購入前 購入後
正 HARb-15P4 4 60 CE mark 購入前 購入後
負 HARb-15N4 購入前 購入後
両 HARb-15R4 購入前 購入後
正 HARb-15P6.6 6.6 100 CE mark 購入前 購入後
負 HARb-15N6.6 購入前 購入後
両 HARb-15R6.6 購入前 購入後
正 HARb-15P10 10 150 CE mark 購入前 購入後
負 HARb-15N10 購入前 購入後
両 HARb-15R10 購入前 購入後
正 HARb-15P20 20 300 CE mark 購入前 購入後
負 HARb-15N20 購入前 購入後
両 HARb-15R20 購入前 購入後
正 HARb-15P40 40 600 購入前 購入後
負 HARb-15N40 購入前 購入後
両 HARb-15R40 購入前 購入後
正 HARb-15P80 80 1200 購入前 購入後
負 HARb-15N80 購入前 購入後
両 HARb-15R80 購入前 購入後
正 HARb-15P146 146 2200 購入前 購入後
負 HARb-15N146 購入前 購入後
両 HARb-15R146 購入前 購入後
正 HARb-20P1.5 20 1.5 30 CE mark 購入前 購入後
負 HARb-20N1.5 購入前 購入後
両 HARb-20R1.5 購入前 購入後
正 HARb-20P3 3 60 CE mark 購入前 購入後
負 HARb-20N3 購入前 購入後
両 HARb-20R3 購入前 購入後
正 HARb-20P5 5 100 CE mark 購入前 購入後
負 HARb-20N5 購入前 購入後
両 HARb-20R5 購入前 購入後
正 HARb-20P7.5 7.5 150 CE mark 購入前 購入後
負 HARb-20N7.5 購入前 購入後
両 HARb-20R7.5 購入前 購入後
正 HARb-20P15 15 300 CE mark 購入前 購入後
負 HARb-20N15 購入前 購入後
両 HARb-20R15 購入前 購入後
正 HARb-20P30 30 600 購入前 購入後
負 HARb-20N30 購入前 購入後
両 HARb-20R30 購入前 購入後
正 HARb-20P60 60 1200 購入前 購入後
負 HARb-20N60 購入前 購入後
両 HARb-20R60 購入前 購入後
正 HARb-20P110 110 2200 購入前 購入後
負 HARb-20N110 購入前 購入後
両 HARb-20R110 購入前 購入後
正 HARb-30P1 30 1 30 CE mark 購入前 購入後
負 HARb-30N1 購入前 購入後
両 HARb-30R1 購入前 購入後
正 HARb-30P2 2 60 CE mark 購入前 購入後
負 HARb-30N2 購入前 購入後
両 HARb-30R2 購入前 購入後
正 HARb-30P3.3 3.3 100 CE mark 購入前 購入後
負 HARb-30N3.3 購入前 購入後
両 HARb-30R3.3 購入前 購入後
正 HARb-30P5 5 150 CE mark 購入前 購入後
負 HARb-30N5 購入前 購入後
両 HARb-30R5 購入前 購入後
正 HARb-30P10 10 300 CE mark 購入前 購入後
負 HARb-30N10 購入前 購入後
両 HARb-30R10 購入前 購入後
正 HARb-30P20 20 600 購入前 購入後
負 HARb-30N20 購入前 購入後
両 HARb-30R20 購入前 購入後
正 HARb-30P40 40 1200 購入前 購入後
負 HARb-30N40 購入前 購入後
両 HARb-30R40 購入前 購入後
正 HARb-30P73.3 73.3 2200 購入前 購入後
負 HARb-30N73.3 購入前 購入後
両 HARb-30R73.3 購入前 購入後
正 HARb-40P0.75 40 0.75 30 CE mark 購入前 購入後
負 HARb-40N0.75 購入前 購入後
両 HARb-40R0.75 購入前 購入後
正 HARb-40P1.5 1.5 60 CE mark 購入前 購入後
負 HARb-40N1.5 購入前 購入後
両 HARb-40R1.5 購入前 購入後
正 HARb-40P2.5 2.5 100 CE mark 購入前 購入後
負 HARb-40N2.5 購入前 購入後
両 HARb-40R2.5 購入前 購入後
正 HARb-40P3.75 3.75 150 CE mark 購入前 購入後
負 HARb-40N3.75 購入前 購入後
両 HARb-40R3.75 購入前 購入後
正 HARb-40P7.5 7.5 300 CE mark 購入前 購入後
負 HARb-40N7.5 購入前 購入後
両 HARb-40R7.5 購入前 購入後
正 HARb-40P15 15 600 購入前 購入後
負 HARb-40N15 購入前 購入後
両 HARb-40R15 購入前 購入後
正 HARb-40P30 30 1200 購入前 購入後
負 HARb-40N30 購入前 購入後
両 HARb-40R30 購入前 購入後
正 HARb-40P55 55 2200 購入前 購入後
負 HARb-40N55 購入前 購入後
両 HARb-40R55 購入前 購入後
正 HARb-50P0.6 50 0.6 30 CE mark 購入前 購入後
負 HARb-50N0.6 購入前 購入後
両 HARb-50R0.6 購入前 購入後
正 HARb-50P1.2 1.2 60 CE mark 購入前 購入後
負 HARb-50N1.2 購入前 購入後
両 HARb-50R1.2 購入前 購入後
正 HARb-50P2 2 100 CE mark 購入前 購入後
負 HARb-50N2 購入前 購入後
両 HARb-50R2 購入前 購入後
正 HARb-50P3 3 150 CE mark 購入前 購入後
負 HARb-50N3 購入前 購入後
両 HARb-50R3 購入前 購入後
正 HARb-50P6 6 300 CE mark 購入前 購入後
負 HARb-50N6 購入前 購入後
両 HARb-50R6 購入前 購入後
正 HARb-50P12 12 600 購入前 購入後
負 HARb-50N12 購入前 購入後
両 HARb-50R12 購入前 購入後
正 HARb-50P24 24 1200 購入前 購入後
負 HARb-50N24 購入前 購入後
両 HARb-50R24 購入前 購入後
正 HARb-50P44 44 2200 購入前 購入後
負 HARb-50N44 購入前 購入後
両 HARb-50R44 購入前 購入後
正 HARb-60P0.5 60 0.5 30 CE mark 購入前 購入後
負 HARb-60N0.5 購入前 購入後
両 HARb-60R0.5 購入前 購入後
正 HARb-60P1 1 60 CE mark 購入前 購入後
負 HARb-60N1 購入前 購入後
両 HARb-60R1 購入前 購入後
正 HARb-60P1.6 1.6 100 CE mark 購入前 購入後
負 HARb-60N1.6 購入前 購入後
両 HARb-60R1.6 購入前 購入後
正 HARb-60P2.5 2.5 150 CE mark 購入前 購入後
負 HARb-60N2.5 購入前 購入後
両 HARb-60R2.5 購入前 購入後
正 HARb-60P5 5 300 CE mark 購入前 購入後
負 HARb-60N5 購入前 購入後
両 HARb-60R5 購入前 購入後
正 HARb-60P10 10 600 購入前 購入後
負 HARb-60N10 購入前 購入後
両 HARb-60R10 購入前 購入後
正 HARb-60P20 20 1200 購入前 購入後
負 HARb-60N20 購入前 購入後
両 HARb-60R20 購入前 購入後
正 HARb-60P36.6 36.6 2200 購入前 購入後
負 HARb-60N36.6 購入前 購入後
両 HARb-60R36.6 購入前 購入後
正 HARb-80P0.37 80 0.37 30 CE mark 購入前 購入後
負 HARb-80N0.37 購入前 購入後
両 HARb-80R0.37 購入前 購入後
正 HARb-80P0.75 0.75 60 CE mark 購入前 購入後
負 HARb-80N0.75 購入前 購入後
両 HARb-80R0.75 購入前 購入後
正 HARb-80P1.25 1.25 100 CE mark 購入前 購入後
負 HARb-80N1.25 購入前 購入後
両 HARb-80R1.25 購入前 購入後
正 HARb-80P1.87 1.87 150 CE mark 購入前 購入後
負 HARb-80N1.87 購入前 購入後
両 HARb-80R1.87 購入前 購入後
正 HARb-80P3.75 3.75 300 CE mark 購入前 購入後
負 HARb-80N3.75 購入前 購入後
両 HARb-80R3.75 購入前 購入後
正 HARb-80P7.5 7.5 600 購入前 購入後
負 HARb-80N7.5 購入前 購入後
両 HARb-80R7.5 購入前 購入後
正 HARb-80P15 15 1200 購入前 購入後
負 HARb-80N15 購入前 購入後
両 HARb-80R15 購入前 購入後
正 HARb-80P27.5 27.5 2200 購入前 購入後
負 HARb-80N27.5 購入前 購入後
両 HARb-80R27.5 購入前 購入後
正 HARb-100P0.3 100 0.3 30 CE mark 購入前 購入後
負 HARb-100N0.3 購入前 購入後
両 HARb-100R0.3 購入前 購入後
正 HARb-100P0.6 0.6 60 CE mark 購入前 購入後
負 HARb-100N0.6 購入前 購入後
両 HARb-100R0.6 購入前 購入後
正 HARb-100P1 1 100 CE mark 購入前 購入後
負 HARb-100N1 購入前 購入後
両 HARb-100R1 購入前 購入後
正 HARb-100P1.5 1.5 150 CE mark 購入前 購入後
負 HARb-100N1.5 購入前 購入後
両 HARb-100R1.5 購入前 購入後
正 HARb-100P3 3 300 CE mark 購入前 購入後
負 HARb-100N3 購入前 購入後
両 HARb-100R3 購入前 購入後
正 HARb-100P6 6 600 購入前 購入後
負 HARb-100N6 購入前 購入後
両 HARb-100R6 購入前 購入後
正 HARb-100P12 12 1200 購入前 購入後
負 HARb-100N12 購入前 購入後
両 HARb-100R12 購入前 購入後
正 HARb-100P22 22 2200 購入前 購入後
負 HARb-100N22 購入前 購入後
両 HARb-100R22 購入前 購入後
正 HARb-120P0.25 120 0.25 30 CE mark 購入前 購入後
負 HARb-120N0.25 購入前 購入後
両 HARb-120R0.25 購入前 購入後
正 HARb-120P0.5 0.5 60 CE mark 購入前 購入後
負 HARb-120N0.5 購入前 購入後
両 HARb-120R0.5 購入前 購入後
正 HARb-120P0.83 0.83 100 CE mark 購入前 購入後
負 HARb-120N0.83 購入前 購入後
両 HARb-120R0.83 購入前 購入後
正 HARb-120P1.25 1.25 150 CE mark 購入前 購入後
負 HARb-120N1.25 購入前 購入後
両 HARb-120R1.25 購入前 購入後
正 HARb-120P2.5 2.5 300 CE mark 購入前 購入後
負 HARb-120N2.5 購入前 購入後
両 HARb-120R2.5 購入前 購入後
正 HARb-120P5 5 600 購入前 購入後
負 HARb-120N5 購入前 購入後
両 HARb-120R5 購入前 購入後
正 HARb-120P10 10 1200 購入前 購入後
負 HARb-120N10 購入前 購入後
両 HARb-120R10 購入前 購入後
正 HARb-120P18.3 18.3 2200 購入前 購入後
負 HARb-120N18.3 購入前 購入後
両 HARb-120R18.3 購入前 購入後

※6kV以下の両極性切替は内部コネクタ差替方式、10kV以上は両極性切替は高圧部モジュール交換方式となります。

機能説明

基本操作　出力時①→②→⑨→⑩の順で、停止時は逆の手順で操作してください。

超薄型ラックマウント高圧電源・機能説明・フロントパネル・リア・リモートコントロールコネクタTB1
  1. POWER ON / OFFスイッチ
    安全のため全ての操作に優先します。
  2. OUTPUT ON / OFFスイッチ
    ローカル時の出力ON / OFFに、またリモート時の緊急OFFと手動での再出力に使用します。その他、保護機能の手動復帰にも使用します。（リモート時においてもOUTPUTスイッチONの状態でのみ出力可能です。）
  3. OUTPUT ON表示LED
    出力可能状態時および出力時に点灯します。（保護回路によるカットオフ時消灯）
  4. 外部制御表示LED
    外部制御中に点灯します。（リモートコントロールコネクタにてリモート設定時）
  5. ドアスイッチ表示LED
    ドアスイッチが作動すると点灯します。（点灯中出力カットオフ）
  6. 過熱保護表示LED
    内部が異常過熱により過温度になると点灯します。
  7. 動作モード表示LED
    定電圧動作中に点灯します。
  8. 動作モード表示LED
    HAR…定電流動作中に点灯します。HARb…過電流カットオフ時に点灯します。
  9. 出力電圧設定ポテンショメータ（10回転ロック付）
  10. 出力電流設定ポテンショメータ（10回転ロック付）
  11. HV出力コネクタ(松定プレシジョン製)
  12. GND端子　M6
  13. S2スイッチ
    ドアスイッチ用
  14. ACコネクタ
    300W以下　インレット
    600W・1.2kW・2.2kW　端子台M4

⑬リモートコントロールコネクタ（TB1）

D-Sub25ピン メス（適合コネクタ添付）デジタルコントローラとの接続も兼ねています。

リモート／ローカル切替

リモート／ローカル切替

リモートスイッチON／OFF

リモートスイッチON／OFF

フロントパネルOUTPUTスイッチとリモートスイッチの両方がONの状態でのみ高圧出力します。

出力制御

  • Vconとフロントパネルの出力電流設定
    ポテンショメータ⑩との組合せによる制御も可能です。
  • Vrefを入力することで開放（MAX値に固定）も可能です。
出力制御

出力モニタ、ステータス

ステータス出力は、出力可能状態時、および出力時に内部リレーがONします。
（OUTPUT ON表示LEDと同調）
接点開放電圧30V、許容電流100mA max

出力モニタ、ステータス

ドアスイッチ

外部リレーショートまたはVCE0.4V以下の状態で出力可能です。オープンまたは2V以上になると出力が遮断されます。再度ショートまたは0.4V以下の状態でOUTPUTスイッチをOFFしてリセットした後、OUTPUTスイッチONで再出力します。

※シンク電流　10mA以上必要
※S2端子オーブンの状態でドアスイッチ機能が働きます。

ドアスイッチ

リモートセット（HARbのみ）

フローティンググラウンド端子（M3）-LFオプション選択時のみ

ケースGND“CASE”と電源GND“0V”間の電流を測定することでグラウンドノイズの影響を回避し、負荷に流れる電流を測定することができます。この2点間の耐圧は50Vdcです。

※高圧電源をフローティングさせる用途には使用できません。 ※本機能をご使用の際は、リモートコントロールコネクタ(TB1）に接続する機器はフローティングにてご使用ください。

フローティンググラウンド端子（M3）-LFオプション選択時のみ

オプション

-LStc：CCステータス信号

CC（定電流）モード時または過電流カットオフ時、オープンコレクタON。

-LStv：CVステータス信号

CV（定電圧）モード時、オープンコレクタON。

-LF：フローティンググラウンド（耐圧50Vdc） ※

負荷に流れる電流を測定する際に使用します。本機能をご使用の際は、リモートコントロールコネクタ（TB1）に接続する機器はフローティングにてご使用ください。（高圧電源をフローティングさせる用途には使えません。）

-LN：停電保護なし

入力電圧に連動して本機の出力をON / OFFできます。

デジタル制御のオプションはGPシリーズ系でご発注頂けます。
詳しくはGPシリーズのカタログをご参照ください。

-LMs：マスタスレーブコントロール（HAR 600W,1.2kW,2.2kWタイプのみ）※

マスタ機1台から、スレーブ機が最大4台まで制御できます。

-LW：スロースタート※

OUTPUTスイッチ、リモートスイッチ、リモートリセットのONから約10秒で設定電圧まで立ち上がります。

-LJIS：JIS規格(50または100mmH)フロントパネル

-L(200V)：200VAC～240VAC　単相入力

(30W～300Wタイプのみ)

-L(100V)：100VAC～120VAC　単相入力

(600Wタイプのみ)

-L(U)：入力電圧切替100VAC～120VAC / 200VAC～240VAC　単相入力

内部切替

(30W～300Wタイプのみ)

-L(200V3P)：三相入力（2200Wタイプのみ）

-L(3m)

出力高圧シールドケーブルの長さが3mになります。

-L(5m)

出力高圧シールドケーブルの長さが5mになります。
（出力電圧40ｋＶ以下のモデルのみ）

-L(7m)

出力高圧シールドケーブルの長さが7mになります。
（出力電圧15ｋＶ以下のモデルのみ）

-LPs：設定値表示

フロントのSETスイッチ*を押している間メータに設定電圧値、設定電流値を表示します。(* 本オプション選択時のみ装備されます）

※ マスタスレーブ接続時に-LFもしくは-LWオプションの機能を使用したい場合には、マスタ機と全てのスレーブ機に-LFもしくは-LWオプションを選択してください。

ご発注方法

ご発注時は、上記のオプション記号を型名の後につけてください。

〈例〉HAR-15P20-LFJISNPsStcStvW（200V）(7m)
HAR-1P2200-LFJISMsNStcStvW(200V3P)(3m)
（アルファベット、入力電圧、ケーブル長順につけてください。）

その他

入力ケーブル

CABLE TYPE 1

3ピンプラグ付

30W～300Wタイプ
  • CABLE TYPE 1
  • CABLE TYPE 1
CABLE TYPE 3

端末オープン

30W～300Wタイプの200V入力オプション時
  • CABLE TYPE 3
  • CABLE TYPE 3
CABLE TYPE 5

端末オープン

600W・1200W・2200Wタイプ
  • CABLE TYPE 5
  • CABLE TYPE 5
CABLE TYPE 6※

端末オープン

2200Wタイプの-L(200V3P)オプション時
  • CABLE TYPE 6
  • CABLE TYPE 6

※添付されていません。別途お求めください。

出力ケーブル

CN-□-MHVP

30W～1200Wタイプ / 2200Wタイプの2kV～120kVモデル

  • CN-□-MHVP

出力電圧によって寸法が変わります。詳細につきましては弊社営業担当までお問合わせください。

CN-15PR-MHVP

2200Wタイプの1kV,1.5kVモデル

  • CN-15PR-MHVP
