ハイパワー・多機能
プログラマブル直流電源

薄型・軽量設計で15kWのハイパワーを実現。
優れた操作性と幅広いラインナップで様々な用途に対応。

  • 出力電圧：6V～1500V
  • 出力電流：1.2A～1200A
  • 出力電力：0.77kW～15kW
LXIマーク｜松定プレシジョン
(オプション)

「薄型」「ハイパワー」「多機能」に加えて優れた操作性も備えたDCプログラマブル電源

PRKシリーズは、高さ1U（44mm）サイズで最大2.5kW、2U（89mm）サイズで最大5.5kW、3U（133mm）サイズで最大15.3kWの大出力を可能にしたハイパワー・多機能直流可変電源です。
0.99という高い力率※1と高効率設計で環境負荷を抑えています。
LANやUSBなどのデジタルインターフェース※2を標準装備し、様々な自動計測や生産設備における大規模なシステム構築にも容易に対応できるフレキシビリティも備えています。
また、PRKシリーズと同等の機能を備えつつ、横幅212mmのハーフラックサイズを実現したPRKJシリーズ（0～650V、770W～810W)もラインナップしています。（オプションにてLXI対応）

  1. 単相入力モデル
  2. 変換アダプタまたはオプション追加が別途必要です

特徴

  • 小型・高出力15kW
  • 低ノイズスイッチング方式で各種研究開発に最適
  • 力率改善回路とワールドワイド入力により世界中で利用可能
  • デジタル入出力ポートを標準装備。多連結、マスタスレーブなど色々な組合せで使用可能
  • 4桁表示の大型電圧・電流メータにより、視認性に優れた高精度のモニタリングが可能
  • 回す速度に応じて増加率が変化するロータリエンコーダ、誤操作を防止する2モードロック機能など高い操作性と安全性を実現

ラインナップ

仕様は、特に指定のない限り2時間のウォームアップ後、定格出力時の値です。
※1 定格出力の10%～100%での使用範囲におけるものです。
※2 抵抗負荷の接続時の値です。

モデル名 出力 リップル [rms]※1 お問い合わせ
電圧 電流 電力 電圧 電流※2
PRKJ6-130 0～6V 0～130A 0.78kW 10mV 260mA 購入前 購入後
PRK6-200 0～200A 1.2kW 550mA 購入前 購入後
PRK6-220 0～220A 1.3kW 購入前 購入後
PRK6-310 0～310A 1.9kW 1500mA 購入前 購入後
PRK6-530 0～530A 3.2kW 20mV 2200mA 購入前 購入後
PRK8-180 0～8V 0～180A 1.44kW 10mV 500mA 購入前 購入後
PRK8-300 0～300A 2.4kW 20mV 1200mA 購入前 購入後
PRK8-600 0～600A 4.8kW 2400mA 購入前 購入後
PRK8-1000 0～1000A 8kW 45mV 4000mA 購入前 購入後
PRKJ10-80 0～10V 0～80A 0.8kW 10mV 130mA 購入前 購入後
PRK10-150 0～150A 1.5kW 300mA 購入前 購入後
PRK10-200 0～200A 2kW 500mA 購入前 購入後
PRK10-240 0～240A 2.4kW 購入前 購入後
PRK10-340 0～340A 3.4kW 20mV 900mA 購入前 購入後
PRK10-510 0～510A 5.1kW 2200mA 購入前 購入後
PRK10-1000 0～1000A 10kW 45mV 4500mA 購入前 購入後
PRK10-1200 0～1200A 12kW 50mV 購入前 購入後
PRKJ15-54 0～15V 0～54A 0.81kW 10mV 80mA 購入前 購入後
PRK15-100 0～100A 1.5kW 150mA 購入前 購入後
PRK15-160 0～160A 2.4kW 300mA 購入前 購入後
PRK15-227 0～227A 3.4kW 20mV 500mA 購入前 購入後
PRK15-340 0～340A 5.1kW 600mA 購入前 購入後
PRK15-800 ※ 0～800A 12kW 35mV 3500mA 購入前 購入後
PRK16-320 0～16V 0～320A 5.12kW 15mV 600mA 購入前 購入後
PRK18-290 0～18V 0～290A 5.22kW 500mA 購入前 購入後
PRKJ20-40 0～20V 0～40A 0.8kW 10mV 60mA 購入前 購入後
PRK20-80 0～80A 1.6kW 160mA 購入前 購入後
PRK20-125 0～125A 2.5kW 12mV 250mA 購入前 購入後
PRK20-170 0～170A 3.4kW 15mV 300mA 購入前 購入後
PRK20-200 0～200A 4kW 20mV 400mA 購入前 購入後
PRK20-260 0～260A 5.2kW 購入前 購入後
PRK20-420 0～420A 8.4kW 30mV 2000mA 購入前 購入後
PRK20-500 0～500A 10kW 2400mA 購入前 購入後
PRK20-600 0～600A 12kW 購入前 購入後
PRK25-200 0～25V 0～200A 5kW 20mV 400mA 購入前 購入後
PRKJ30-27 0～30V 0～27A 0.81kW 8mV 30mA 購入前 購入後
PRK30-53 0～53A 1.6kW 20mV 100mA 購入前 購入後
PRK30-84 0～84A 2.5kW 160mA 購入前 購入後
PRK30-115 0～115A 3.5kW 200mA 購入前 購入後
PRK30-180 0～180A 5.4kW 260mA 購入前 購入後
PRK30-240 0～240A 7.2kW 30mV 700mA 購入前 購入後
PRK30-280 0～280A 8.4kW 購入前 購入後
PRK30-333 0～333A 10kW 800mA 購入前 購入後
PRK30-400 ※ 0～400A 12kW 購入前 購入後
PRK35-45 0～35V 0～45A 1.6kW 20mV 90mA 購入前 購入後
PRK35-50 0～50A 1.75kW 150mA 購入前 購入後
PRK35-72 0～72A 2.5kW 購入前 購入後
PRK35-100 0～100A 3.5kW 30mV 230mA 購入前 購入後
PRK35-155 0～155A 5.4kW 280mA 購入前 購入後
PRKJ36-22 0～36V 0～22A 0.79kW 8mV 20mA 購入前 購入後
PRKJ40-20 0～40V 0～20A 0.8kW 8mA 購入前 購入後
PRK40-40 0～40A 1.6kW 20mV 80mA 購入前 購入後
PRK40-60 0～60A 2.4kW 30mV 125mA 購入前 購入後
PRK40-75 0～75A 3kW 130mA 購入前 購入後
PRK40-85 0～85A 3.4kW 150mA 購入前 購入後
PRK40-210 0～210A 8.4kW 35mV 350mA 購入前 購入後
PRK40-250 0～250A 10kW 500mA 購入前 購入後
PRK40-300 0～300A 12kW 購入前 購入後
PRKJ45-18 0～45V 0～18A 0.81kW 15mV 60mA 購入前 購入後
PRK45-35 0～35A 1.6kW 20mV 70mA 購入前 購入後
PRK45-55 0～55A 2.5kW 30mV 100mA 購入前 購入後
PRK45-78 0～78A 3.5kW 130mA 購入前 購入後
PRK45-120 0～120A 5.4kW 180mA 購入前 購入後
PRK54-100 0～54V 0～100A 5.4kW 30mV 150mA 購入前 購入後
PRKJ60-13.5 0～60V 0～13.5A 0.81kW 12mV 10mA 購入前 購入後
PRK60-26 0～26A 1.6kW 20mV 50mA 購入前 購入後
PRK60-30 0～30A 1.8kW 18mV 80mA 購入前 購入後
PRK60-42 0～42A 2.5kW 購入前 購入後
PRK60-60 0～60A 3.6kW 30mV 100mA 購入前 購入後
PRK60-90 0～90A 5.4kW 135mA 購入前 購入後
PRK60-140 0～140A 8.4kW 35mV 350mA 購入前 購入後
PRK60-170 0～170A 10.2kW 500mA 購入前 購入後
PRK60-200 0～200A 12kW 購入前 購入後
PRK60-250 0～250A 15kW 購入前 購入後
PRK70-30 0～70V 0～30A 2.1kW 20mV 60mA 購入前 購入後
PRK75-36 0～75V 0～36A 2.7kW 30mV 80mA 購入前 購入後
PRKJ80-10 0～80V 0～10A 0.8kW 20mA 購入前 購入後
PRK80-20 0～20A 1.6kW 20mV 40mA 購入前 購入後
PRK80-31 0～31A 2.5kW 60mA 購入前 購入後
PRK80-45 0～45A 3.6kW 30mV 80mA 購入前 購入後
PRK80-68 0～68A 5.4kW 100mA 購入前 購入後
PRK80-110 0～110A 8.8kW 60mV 600mA 購入前 購入後
PRK80-130 0～130A 10.4kW 1000mA 購入前 購入後
PRK80-190 0～190A 15.2kW 1200mA 購入前 購入後
PRK90-20 0～90V 0～20A 1.8kW 25mV 50mA 購入前 購入後
PRK100-16 0～100V 0～16A 1.6kW 20mV 25mA 購入前 購入後
PRK100-25 0～25A 2.5kW 25mV 50mA 購入前 購入後
PRK100-36 0～36A 3.6kW 30mV 60mA 購入前 購入後
PRK100-55 0～55A 5.5kW 80mA 購入前 購入後
PRK100-85 0～85A 8.5kW 100mV 350mA 購入前 購入後
PRK100-100 0～100A 10kW 800mA 購入前 購入後
PRK100-150 0～150A 15kW 1000mA 購入前 購入後
PRK110-20 0～110V 0～20A 2.2kW 25mV 50mA 購入前 購入後
PRKJ120-6.6 0～120V 0～6.6A 0.792kW 20mV 8mA 購入前 購入後
PRK120-13 0～13A 1.56kW 30mV 35mA 購入前 購入後
PRK120-25 0～25A 3kW 40mA 購入前 購入後
PRK125-65 0～125V 0～65A 8.1kW 125mV 200mA 購入前 購入後
PRK125-80 0～80A 10kW 300mA 購入前 購入後
PRK125-120 0～120A 15kW 購入前 購入後
PRK130-25 0～130V 0～25A 3.25kW 30mV 40mA 購入前 購入後
PRK150-10 0～150V 0～10A 1.5kW 20mA 購入前 購入後
PRK150-16.6 0～16.6A 2.5kW 25mV 35mA 購入前 購入後
PRK150-24 0～24A 3.6kW 30mV 40mA 購入前 購入後
PRK150-36 0～36A 5.4kW 55mA 購入前 購入後
PRK150-55 0～55A 8.3kW 150mV 100mA 購入前 購入後
PRK150-70 0～70A 10.5kW 200mA 購入前 購入後
PRK150-100 0～100A 15kW 購入前 購入後
PRKJ160-5 0～160V 0～5A 0.8kW 30mV 10mA 購入前 購入後
PRK200-8 0～200V 0～8A 1.6kW 40mV 15mA 購入前 購入後
PRK200-12.5 0～12.5A 2.5kW 25mA 購入前 購入後
PRK200-18 0～18A 3.6kW 30mA 購入前 購入後
PRK200-20 0～20A 4kW 40mA 購入前 購入後
PRK200-27 0～27A 5.4kW 60mA 購入前 購入後
PRK200-42 0～42A 8.4kW 200mV 200mA 購入前 購入後
PRK200-52 0～52A 10.4kW 380mA 購入前 購入後
PRK200-75 0～75A 15kW 530mA 購入前 購入後
PRKJ250-3.2 0～250V 0～3.2A 0.8kW 40mV 5mA 購入前 購入後
PRK250-22 0～22A 5.5kW 50mV 40mA 購入前 購入後
PRK250-34 0～34A 8.5kW 100mV 150mA 購入前 購入後
PRK250-42 0～42A 10.5kW 250mV 280mA 購入前 購入後
PRK250-60 0～60A 15kW 500mA 購入前 購入後
PRK270-25 0～270V 0～25A 6.75kW 100mV 50mA 購入前 購入後
PRK300-5.3 0～300V 0～5.3A 1.6kW 50mV 10mA 購入前 購入後
PRK300-8.3 0～8.3A 2.5kW 18mA 購入前 購入後
PRK300-12 0～12A 3.6kW 20mA 購入前 購入後
PRK300-18 0～18A 5.4kW 30mA 購入前 購入後
PRK300-28 0～28A 8.4kW 100mV 50mA 購入前 購入後
PRK300-35 0～35A 10.5kW 100mA 購入前 購入後
PRK300-50 0～50A 15kW 購入前 購入後
PRKJ350-2.2 0～350V 0～2.2A 0.77kW 50mV 10mA 購入前 購入後
PRK400-5 0～400V 0～5A 2kW 100mV 12mA 購入前 購入後
PRK400-22 0～22A 8.8kW 150mV 100mA 購入前 購入後
PRK400-26 0～26A 10.4kW 購入前 購入後
PRK400-38 0～38A 15.2kW 購入前 購入後
PRKJ500-1.6 0～500V 0～1.6A 0.8kW 20mV 5mA 購入前 購入後
PRK500-3.2 0～3.2A 1.6kW 100mV 購入前 購入後
PRK500-5 0～5A 2.5kW 12mA 購入前 購入後
PRK500-6 0～6A 3kW 15mA 購入前 購入後
PRK500-7 0～7A 3.5kW 購入前 購入後
PRK500-11 0～11A 5.5kW 20mA 購入前 購入後
PRK500-17 0～17A 8.5kW 150mV 100mA 購入前 購入後
PRK500-20 0～20A 10kW 購入前 購入後
PRK500-25 0～25A 12.5kW 購入前 購入後
PRK500-30 0～30A 15kW 購入前 購入後
PRK600-4.1 0～600V 0～4.1A 2.5kW 10mA 購入前 購入後
PRK600-6 0～6A 3.6kW 15mA 購入前 購入後
PRK600-9 0～9A 5.4kW 購入前 購入後
PRK600-14 0～14A 8.4kW 200mV 100mA 購入前 購入後
PRK600-18 0～18A 10.8kW 購入前 購入後
PRK600-25 0～25A 15kW 購入前 購入後
PRKJ650-1.2 0～650V 0～1.2A 0.78kW 150mV 5mA 購入前 購入後
PRK650-2.5 0～2.5A 1.6kW 購入前 購入後
PRK650-3.8 0～3.8A 2.5kW 10mA 購入前 購入後
PRK650-5.5 0～5.5A 3.6kW 15mA 購入前 購入後
PRK650-8.5 0～8.5A 5.5kW 購入前 購入後
PRK650-13 0～13A 8.5kW 250mV 50mA 購入前 購入後
PRK650-16 0～16A 10.4kW 購入前 購入後
PRK650-23 0～23A 15kW 300mV 100mA 購入前 購入後
PRK850-10 0～850V 0～10A 8.5kW 購入前 購入後
PRK850-12 0～12A 10.2kW 購入前 購入後
PRK850-18 ※ 0～18A 15.3kW 購入前 購入後
PRK1000-8 0～1000V 0～8A 8kW 1000mV 購入前 購入後
PRK1000-15 ※ 0～15A 15kW 購入前 購入後
PRK1500-6 0～1500V 0～6A 9kW 1500mV 購入前 購入後
PRK1500-10 0～10A 15kW 購入前 購入後
販売終了モデル

以下のモデルは販売を終了させていただきました。
サポートに関しては継続させていただいております。

モデル名 出力 お問い合わせ
電圧[V] 電流[A] 電力[kW]
PRKJ800-1
2022年9月19日 販売終了		 0～800V 0～1A 0.8kW 購入後
PRK600-2.7
2023年3月2日 販売終了		 0～600V 0～2.7A 1.6kW 購入後

機能

-LDeオプションにおける2つの機能

1.パルス・ランプシーケンス&マスタフォロー機能

電源単体で、次のA～Dの出力制御が可能です。

A. パルスシーケンス

マルチセット機能との組み合わせで各メモリa、b、cに設定された電圧・電流値を使用してシーケンス動作をさせることができます。連続運転はもちろん、回数の指定も設定可能です。メモリa、b、cやoffの設定時間を0.0に設定する事でa、bのみの繰り返しやb、c、offのみの繰り返しなど様々な動作が可能となりますので製品の評価試験等に最適です。

直流電源 パルスシーケンス｜PRK/PRKJシリーズ｜直流安定化電源 ラックマウント｜松定プレシジョン

ta、tb、tc、toffはそれぞれ0.0s、1.0s～99.9hの範囲で設定できます。

直流電源 パルスシーケンス｜PRK/PRKJシリーズ｜直流安定化電源 ラックマウント｜松定プレシジョン

B. ランプ

設定された電圧・電流値まで（または、設定された電圧・電流値から0V/0Aまで）ランプ動作させる事ができます。電圧・電流値をゆっくり上げたい（下げたい）時に便利です。
※ランプ動作は、「設定電圧・電流値の両方」「設定電圧のみ」「設定電流のみ」の選択が可能です。

ランプ｜PRK/PRKJシリーズ｜直流安定化電源 ラックマウント｜松定プレシジョン

t1、t2はそれぞれ0～999sの範囲で設定できます。

松ランプ｜PRK/PRKJシリーズ｜直流安定化電源 ラックマウント｜松定プレシジョン

C. パルスシーケンス＋ランプ

パルスシーケンス動作とランプ動作を組み合わせて使用する事も可能です。さらにマルチセット機能も組み合わせると、各メモリa、b、cに設定された電圧・電流値を使用してシーケンス動作をさせる事ができます。連続運転はもちろん、回数の指定も設定可能です。電圧・電流値を3つの設定値までゆっくり上げたり下げたりを繰り返し行えるので、いろいろな場面で役立ちます。

パルスシーケンス＋ランプ｜PRK/PRKJシリーズ｜直流安定化電源 ラックマウント｜松定プレシジョン

t1～t4は0ｓ～999sの範囲で、ta～tc、toffは0.0s、1.0s～99.9hの範囲でそれぞれ設定できます。

パルスシーケンス＋ランプ｜PRK/PRKJシリーズ｜直流安定化電源 ラックマウント｜松定プレシジョン

D. マスターフォロー

マスタスレーブ時のパルスシーケンス動作とランプ動作時にスレーブ機への出力信号を送信します。これにより、スレーブ機をマスタ機とは異なった出力状態で出力することができます。

マスターフォロー｜PRK/PRKJシリーズ｜直流安定化電源 ラックマウント｜松定プレシジョン

※マスタフォロー機能は、標準インターフェースでのみ利用可能です。

マスターフォロー｜PRK/PRKJシリーズ｜直流安定化電源 ラックマウント｜松定プレシジョン

注：シーケンス動作時の時間精度は±0.5％となります。長期ランニング動作でのご使用の際はご注意ください。

2.スイープコントロールプログラム機能

スイープ動作を簡単プログラミング！
-LDeオプションを選択頂くと、到着時間と到達条件（電圧/電流）を設定して使用可能なスイープコマンドが適応されます。ステップ的に何度も繰り返すコマンド 設定の必要が無いため、新規プログラムの作成や、条件変更が容易になり、大幅に時間短縮ができます。また、開発・研究などへの時間確保に貢献します。

詳しくはこちらよりカタログをダウンロードのうえ、ご確認ください。

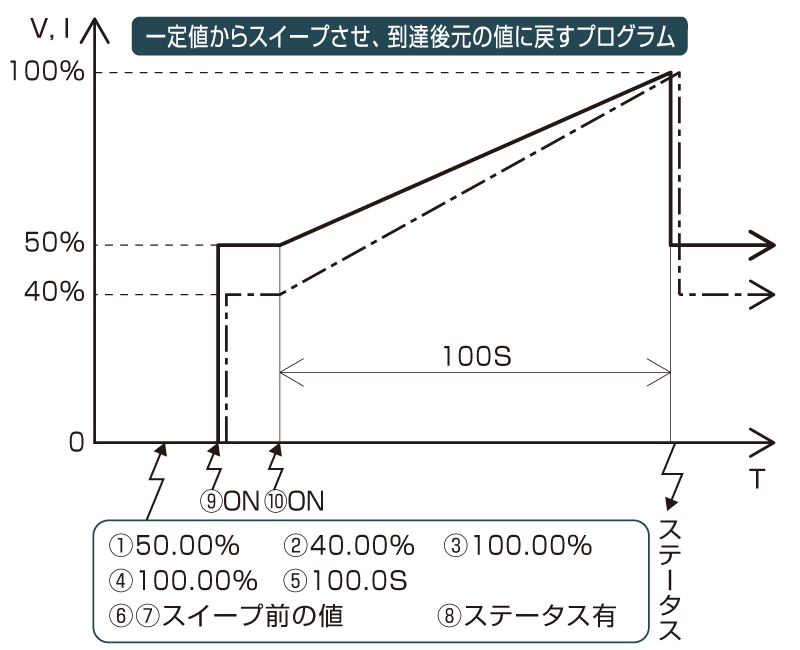

スイープコントロールプログラム使用例
スイープコントロールプログラム使用例｜PRK/PRKJシリーズ｜直流安定化電源 ラックマウント｜松定プレシジョン

電流吸込抑制機能

バッテリ、コンデンサなど容量のある負荷に電源を供給するときには本機能を使うことで、出力OFF時や設定電圧を下げたときに、負荷側から電源側に流れる逆電流を少なくして、負荷の電圧降下を防ぎます。

注意
逆電流を制御し安定化させることはできません。逆電圧が定格電圧以上になるような負荷の場合（誘導性負荷、回生モータ等）はダミー抵抗や逆電流防止ダイオードなどを接続し電源を保護してください。
吸込み/吸込み防止切替機能｜PRK/PRKJシリーズ｜直流安定化電源 ラックマウント｜松定プレシジョン

マルチセット機能

電圧・電流の値を通常のプリセットに加えて3つまで記憶します。
複数の設定値を毎回合わせる必要がなく、繰り返しデータを取る実験や、製品の検査工程に便利です。

マルチセット機能1｜PRK/PRKJシリーズ｜直流安定化電源 ラックマウント｜松定プレシジョン
マルチセット機能2｜PRK/PRKJシリーズ｜直流安定化電源 ラックマウント｜松定プレシジョン

2モードロック機能

フロントパネルの操作を全てロックする「フルLOCK」と出力ON/OFFだけ残してロックする「通常LOCK」、2つのモードから選択して設定できます。
「フルLOCK」モードでは誤操作を確実に防止したい場合に、また「通常LOCK」では誤操作は防止しつつも緊急停止はしやすくしておきたいという場合に、お客様の考える「安全」を確実にする便利な機能です。（どちらのモードでもパワースイッチでの緊急停止は可能です）

フルLOCK

2モードロック機能 フルLOCK｜PRK/PRKJシリーズ｜直流安定化電源 ラックマウント｜松定プレシジョン

LOCK解除以外の全てのスイッチをLOCKします。リモートコントロール時の誤停止を防止する目的や完全に誤動作を防ぎたい場合に有効です。

通常LOCK

2モードロック機能 通常LOCK｜PRK/PRKJシリーズ｜直流安定化電源 ラックマウント｜松定プレシジョン

出力電圧・電流値の設定ツマミをLOCKします。ローカルコントロール時に誤って出力値を変えてしまうことを防ぐ目的や緊急停止をしやすくする場合に有効です。

ディレイトリガ機能

OUTPUT ON/OFF時に時間をずらした出力の開始および停止が可能です。
1台のPRKを使用する時はもちろん、マスタースレーブ接続用端子を使って接続し※1出力電圧・電流値を個別に設定した複数の当社製直流電源※2を使用する際にも利用可能です※3。

2モードロック機能 フルLOCK｜PRK/PRKJシリーズ｜直流安定化電源 ラックマウント｜松定プレシジョン

※t1～t8はそれぞれ0.0～99.9sの範囲で設定できます。

  1. 最大16台まで接続可能です。
  2. P4K-36シリーズ、P4K-80シリーズ、PK-80シリーズ、PKシリーズ、PKTシリーズ、TBシリーズ、が対象となります。それぞれ詳しい個別カタログをご用意しておりますので、こちらからお問い合わせください。
  3. スレーブローカル時のみ。スレーブリモート時には同じシリーズの同じモデルを使用する必要があります。なお、スレーブローカル時には接続した電源ごとに電圧・電流値を設定・出力することが可能であり、スレーブリモート時にはワンコントロール機能によりマスタ機に各スレーブ機を追従して電圧・電流値を設定することが可能となります。

デュアルトラッキング、マルチ出力

マスタースレーブ時に電源を正負出力となるよう接続することで正負の出力を同時にコントロールするデュアルトラッキング制御ができます。
さらに、スレーブローカルモードとデュアルトラッキング動作を組み合わせることで、マルチ出力構成ができます。デュアル出力の正負出力電圧（＋Ｖ、－Ｖ）とスレーブローカルで設定した任意の出力電圧がマスター機のONに同期して出力します。

デュアルトラッキング

デュアルトラッキング｜PRK/PRKJシリーズ｜直流安定化電源 ラックマウント｜松定プレシジョン

マルチ出力

マルチ出力｜PRK/PRKJシリーズ｜直流安定化電源 ラックマウント｜松定プレシジョン

豊富なデジタル制御

制御機能
  • 出力ON/OFF設定
  • 各種ステータス表示
    （エラー表示/出力状態/OVP/OCP/OTP/ACF/センス逆接続/インターロック）
  • 最大16台（-LGobオプション選択モデル同士では32台）デジタル制御
  • 複数台接続時の一括制御
書き込み機能 出力電圧設定／出力電流設定 パーセントモード、電圧電流値モード
OVP設定／OCP設定 パーセントモード、電圧電流値モード
読み込み機能 出力電圧計測／出力電流計測 パーセントモード、電圧電流値モード
出力電圧設定値／出力電流設定値 パーセントモード、電圧電流値モード
OVP設定／OCP設定 パーセントモード、電圧電流値モード

※各モデルの最小値はフロントパネルのメータ表示の最小表示桁と同じになります。

デジタルインターフェース

LAN/USB/RS-232C/RS-485/GPIBでのデジタル制御を可能にします。
松定プレシジョンオリジナルのデジタルインターフェースをご使用の際は、別途アダプタが必要です。

マスタスレーブ動作のワンコントロール機能

マスタスレーブ動作で16台まで並列ローカルでのワンコントロールを可能にします。（同じモデル同士での接続に限ります。）
並列された各電源が均等な電流を出力する機能ではありません。均等な電流出力をご希望の場合は営業担当にご相談ください。

直流安定化電源PRK/PRHJシリーズ・マスタスレーブ動作のワンコントロール機能｜PRK/PRKJシリーズ｜直流安定化電源 ラックマウント｜松定プレシジョン
(A) モジュラーケーブル（GP-Mケーブル）

外部アナログ制御

  • リモート出力ON/OFF制御
    リレーまたはTTL信号により出力をON/OFFします。
    OUTPUTの論理は逆にすることも可能です。
  • リモートセンシング
    出力線の抵抗分(R)による R電圧降下(VO-VL)や接触抵抗による安定性の悪化を防止します。（最大0.5Vまで）
  • リモート/ローカル切替
    出力電圧制御、出力電流制御、過電圧保護、過電流保護のリモート/ローカルを、それぞれリレーやTTL信号により切り替えられます。
  • 出力制御（電圧・電流・過電圧保護・過電流保護）
  • 出力モニタ（電圧・電流）
  • ステータス出力

仕様

入力電圧
100～240Vac　50/60Hz　単相
200～230Vac　50/60Hz　三相
200～240Vac　50/60Hz　単相
200～240Vac　50/60Hz　三相
380～400Vac　50/60Hz　三相　(オプション)
380～415Vac　50/60Hz　三相　(オプション)
480Vac　50/60Hz　三相　(オプション)
出力電圧制御
ローカル：フロントパネルロータリエンコーダ
アナログリモート：外部コントロール電圧0～10Vdc または外部可変抵抗0～約10kΩ
デジタルリモート：コマンド
出力電流制御
ローカル：フロントパネルロータリエンコーダ
アナログリモート：外部コントロール電圧0～10Vdc または外部可変抵抗0～約10kΩ
デジタルリモート：コマンド

一般仕様については、こちらよりカタログをダウンロードし、ご参照ください。

オプション

-LDe

パルス・ランプシーケンス&マスタフォロー機能
詳細は機能をご確認ください。

-LGob ※

光インターフェース

光通信で絶縁コントロールします。光ファイバによる完全絶縁を行うため、サージや誘電雷、外来ノイズなどによる過渡現象などの誤作動を未然に防ぐことが可能です。

  • -LGob：光インターフェース＋光ケーブル2m長
  • -LGob（Fc5）：光インターフェース＋光ケーブル5m長
  • -LGob（Fc10）：光インターフェース＋光ケーブル10m長
  • -LGob（Fc20）：光インターフェース＋光ケーブル20m長
  • -LGob（Fc40）：光インターフェース＋光ケーブル40m長

※下記の環境下で使用される場合は必ず-LGobオプションをご選択ください。

  • 工場内などノイズの多い環境（例：モータやコイルを負荷や電源の近くで使用される場合）
  • 高電圧フローティングで使用される場合（250V以上）
  • 弊社製の電源とコントローラ（PCやPLC）が2m以内に設置できない場合

制御側の光通信アダプタは別途お買い求めください。

-LMi ※

マルチデジタルインターフェース
このインターフェースはLAN、USB、RS-485（マルチドロップ対応）を搭載しており、さまざまな通信環境に柔軟に対応できます。（同時利用は出来ません。）
さらに、SCPIコマンド対応のIVIドライバを弊社ウェブサイトからダウンロード可能です。 これにより、LabVIEWやMATLAB、Python、C#、Visual Basicなど多様な開発言語を用いた制御プログラムの開発が容易になります。
USBポートは、USB Test and Measurement Class (USBTMC)です。 USB Communications Device Class（USB CDC）でご利用の場合は、市販のUSB-RS485変換アダプタを用いてRS-485ポートをUSB CDCとして利用することができます。

-L（Mc0.5）/-L（Mc0.15）※

通信ケーブル長変更
GP-Mケーブルの長さがそれぞれ0.5m、0.15m（どちらか一方のみの選択）となります。 どちらか一方のみの選択となります。

-L（SCPI）

SCPIコマンド
SCPIコマンドでの制御が選択できるようになります。

-L（400V）/-L（480V）/-L（3P）/-L（1P）

入力電圧400V/3相/単相
詳しくはこちらよりカタログをダウンロードし、ご参照ください。

※これらのオプションは同時に選択することはできません。いずれか1つのみとなります。
なお、デジタルインターフェースの機能等の詳細については、電源デジタルコントローラ「GP/ET/USBシリーズ」のカタログをご覧ください。

ご発注方法

ご発注時は、上記のオプション記号を型名の後につけてください。（アルファベット、AC入力順）
〈例〉PRKJ6-130-LDeMi（Mc0.5）、PRK100-36-LDeGob（Fc20）（1P）、PRK500-11-LDeMi（400V）

別売品

AC入力ケーブル
PRKシリーズ
別売
1.2kW～2.5kWモデル
2.7kW～3.6kWの単相入力モデル		 CABLE TYPE5 CABLEシリーズ｜PRK/PRKJシリーズ｜直流安定化電源 ラックマウント｜松定プレシジョン CABLEシリーズ｜PRK/PRKJシリーズ｜直流安定化電源 ラックマウント｜松定プレシジョン 300 V / 25 A
日本/北米向け		 2.5 m
別売
1.75kW～2.5kWの三相入力モデル
2.7kW～5.5kWモデル		 CABLE TYPE6 CABLEシリーズ｜PRK/PRKJシリーズ｜直流安定化電源 ラックマウント｜松定プレシジョン CABLEシリーズ｜PRK/PRKJシリーズ｜直流安定化電源 ラックマウント｜松定プレシジョン 600 V / 25 A
日本向け		 2.5 m
別売
6.75kW～15.3kWモデル		 CABLE TYPE7 CABLEシリーズ｜PRK/PRKJシリーズ｜直流安定化電源 ラックマウント｜松定プレシジョン CABLEシリーズ｜PRK/PRKJシリーズ｜直流安定化電源 ラックマウント｜松定プレシジョン 600 V / 75 A
日本向け		 10 m
PRKJシリーズ
標準添付 CABLE TYPE8 CABLEシリーズ｜PRK/PRKJシリーズ｜直流安定化電源 ラックマウント｜松定プレシジョン CABLEシリーズ｜PRK/PRKJシリーズ｜直流安定化電源 ラックマウント｜松定プレシジョン 125 V / 15 A
日本/北米向け		 2.5 m
別売 CABLE TYPE3 CABLEシリーズ｜PRK/PRKJシリーズ｜直流安定化電源 ラックマウント｜松定プレシジョン CABLEシリーズ｜PRK/PRKJシリーズ｜直流安定化電源 ラックマウント｜松定プレシジョン 250 V / 10 A
欧州向け（VDE、TUV）		 2.5 m
別売 CABLE TYPE4 CABLEシリーズ｜PRK/PRKJシリーズ｜直流安定化電源 ラックマウント｜松定プレシジョン CABLEシリーズ｜PRK/PRKJシリーズ｜直流安定化電源 ラックマウント｜松定プレシジョン 250 V / 10 A
欧州向け（VDE）		 2.5 m
デジタル通信アダプタ

松定プレシジョンオリジナルのデジタルインターフェースをご使用の際は、別途変換アダプタが必要です。PCやPLCとの接続に合わせて、以下のアダプタをご用意しております。

  • ET-32m：LAN用 変換アダプタ
  • US-32m：USB続 変換アダプタ
  • GP-MET2-9：RS-232C(9ピン)用 変換アダプタ
  • GP-MET2-25：RS-232C(25ピン)用 変換アダプタ
  • GP-MET4-25：RS-485(25ピン)用 変換アダプタ
    GP-MET2-9/GP-MET2-25/GP-MET4-25:（コネクタはDusbです）
  • GP-32m：GPIB用 変換アダプタ(2028年12月に販売終了予定)
LAN用変換アダプタを使った通信例
LAN用変換アダプタを使った通信例｜PRK/PRKJシリーズ｜直流安定化電源 ラックマウント｜松定プレシジョン

詳しくはGP/ET/USBシリーズをご覧ください。

光アイソレーションアダプタ

光インターフェースをご使用の際は、別途変換アダプタが必要です。PCやPLCとの接続に合わせて、以下のアダプタをご用意しております。

  • ET-32：LAN用 光変換アダプタ
  • USB-OPT：USB用 光変換アダプタ
  • GP-OPT2-9：RS-232C(9ピン)用 光変換アダプタ
  • GP-OPT2-25：RS-232C(25ピン)用 光変換アダプタ
  • GP-OPT4-25：RS-485(25ピン)用 光変換アダプタ
  • GP-32：GPIB用光変換アダプタ(2028年12月に販売終了予定)
LAN用光変換アダプタを使った通信例
LAN用光変換アダプタを使った通信例｜PRK/PRKJシリーズ｜直流安定化電源 ラックマウント｜松定プレシジョン

詳しくはGP/ET/USBシリーズをご覧ください。

外形寸法

外形・寸法については、こちらよりカタログをダウンロードし、ご参照ください。

ダウンロード

ダウンロードできない場合の解決方法

ダウンロードできない場合、以下の方法をお試しください。

  1. Ctrl+F5を押下し、WEBブラウザのキャッシュをクリアして、お試しください。
  2. WEBブラウザを再起動のうえ再ログインして、お試しください。
  3. ご利用のWEBブラウザを変更して、お試しください。
  4. パソコンを再起動し、再度お試しください。
  5. 別のパソコンで、再度お試しください。

ダウンロードには会員登録が必要です。

新規会員登録(無料)

ログイン

本サイトでは、取扱説明書等の資料は全て最新版のみを公開しています。お持ちの製品によっては資料の版が異なる場合もありますのでご了承ください。

関連コラム記事のご紹介

比較される製品

関連製品

電源装置

電源装置に関する製品を探す

カテゴリー
