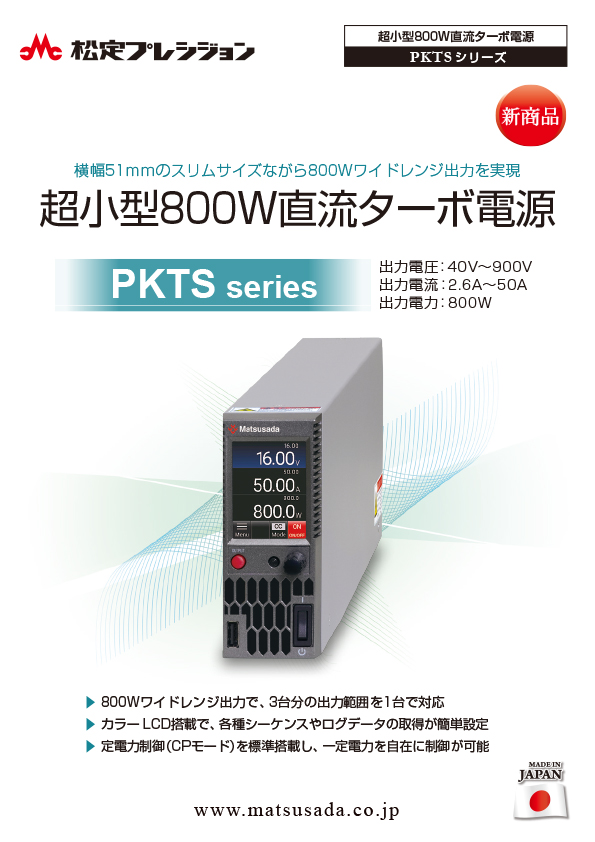

PKTSシリーズ｜卓上タイプ直流電源

新商品

超小型800W直流ターボ電源

横幅51mm／800Wワイドレンジ出力

出力電圧 40V～900V
出力電流 2.6A～50A
出力電力 800W
アプリケーションソフトウェア標準添付

800Wの大容量／横幅51mm／3倍ワイドレンジ出力

横幅わずか51mmの超スリム設計ながら800Wの大容量を実現した、日本製の高性能直流電源です。独自のターボ機能による3倍ワイドレンジ出力は、従来の電源3台分の範囲を1台でカバーし、試験環境の省スペース化に大きく貢献します。
視認性の高いカラー液晶タッチパネルを搭載し、PCなしでも複雑なシーケンス作成やデータロギングが可能です。さらに、定電力(CP)制御やオーバーシュートを防ぐCV/CC優先モードも標準装備。研究開発での精密な評価から生産ラインの自動検査まで、多様なアプリケーションの効率を飛躍的に高めます。

特長

800Wワイドレンジ出力で、3台分の出力範囲を1台で対応
カラー液晶タッチパネル搭載で、操作性・視認性が大幅アップ
定電力制御（CPモード）を標準搭載し、一定電力を自在に制御が可能
シーケンスの作成や編集をサポートするソフトウェアと、動作ログのビューワーソフトウェアが標準添付。
電流吸込抑制機能を使うことで、出力OFF時や設定電圧を下げたときに、
負荷側から電源側に流れる逆電流を少なくして、負荷の電圧降下を防ぎます。
CV/CC優先設定機能により、出力ON時の電圧・電流の立ち上がり順序を設定することで、
オーバーシュートの発生を抑えることができます。
低ノイズスイッチング方式で研究開発に最適。ノイズの少ない精密電源で、研究開発の正確な評価をサポートします。
内部抵抗可変機能により二次電池や太陽電池、燃料電池などを簡易的に模擬することが可能
力率改善回路とワールドワイド入力で使用場所を選びません
LAN・USB標準装備なのでリモートで動かすような自動検査システムに最適です。

省スペースに貢献

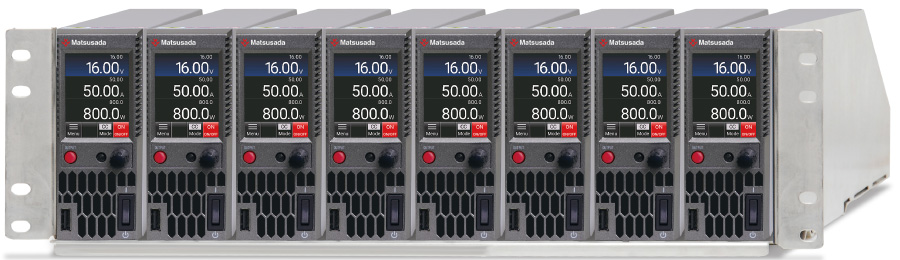

19インチラックに直流電源PKTSシリーズを最大8台搭載可能です。

8台搭載｜PKTSシリーズ｜直流安定化電源(DC電源)ハンディサイズ｜松定プレシジョン

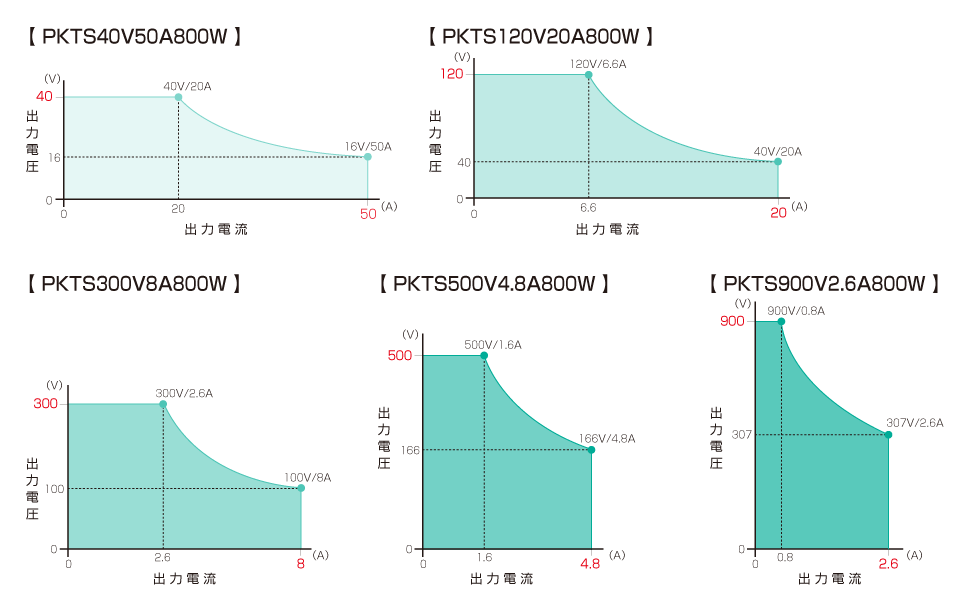

ワイドレンジ出力により広範囲の電圧・電流出力が可能

出力範囲｜PKTSシリーズ｜直流安定化電源(DC電源)ハンディサイズ｜松定プレシジョン

用途

試験・計測 電子部品、電子回路、電子機器のテストや測定
自動試験装置(ATE) 車載機器、各種電子部品などの自動試験装置(ATE)
レーザーダイオード レーザーダイオードやLEDなどの定電流電源
バーンインテスト 半導体デバイスや電子部品などのバーンイン試験
ヒーター電源 真空蒸着装置のヒーター用電源
科学研究など PKTSシリーズは、この他にも様々な用途でご利用いただけます

ラインナップ

モデル名	最大出力			リップル		お問い合わせ
モデル名	電圧	電流	電力	電圧	電流	お問い合わせ
PKTS40V50A800W	40V	50A	800 W	35mVrms	150mArms	購入前購入後
近日発売PKTS80V30A800W	80V	30A		-	-	購入前購入後
PKTS120V20A800W	120V	20A		35mVrms	30mArms	購入前購入後
PKTS300V8A800W	300V	8A		50mVrms	20mArms	購入前購入後
PKTS500V4.8A800W	500V	4.8A		100mVrms	15mArms	購入前購入後
PKTS900V2.6A800W	900V	2.6A		200mVrms	30mArms	購入前購入後

**販売終了モデル**　以下のモデルは2023年3月に販売を終了させていただきました。サポートに関しては継続させていただいております。
モデル名	最大出力			お問い合わせ
モデル名	電圧	電流	電力	お問い合わせ
PKTS900V3.6A800W【販売終了】	900V	3.6A	800 W	購入後

機能

カラー液晶タッチパネルを採用

カラー液晶タッチパネル｜PKTSシリーズ｜直流安定化電源(DC電源)ハンディサイズ｜松定プレシジョン

カラー液晶タッチパネルを採用し、操作性・視認性を大幅にUP

出力電圧/電流/電力や各パラメータの設定も簡単設定！
複雑なシーケンスも楽々設定！
従来機種ではできなかったエラー検出をお好みで選択可能！
設定変更ダイヤルで従来通りの設定と使い分けも可能！

2モードロック機能

誤操作を防止します

フロントパネルの操作を全てロックする「フルLOCK」とON / OFFスイッチだけ残してロックする「通常LOCK」が選択できます。
「フルLOCK」モードは誤操作を確実に防止したい場合に、「通常LOCK」モードは誤操作は防止しつつも緊急停止はしやすくしておきたいという場合に。お客様の考える「安全」を確実にする便利な機能です。

2モードロック機能｜PKTSシリーズ｜直流安定化電源(DC電源)ハンディサイズ｜松定プレシジョン

解除用パスワード機能｜PKTSシリーズ｜直流安定化電源(DC電源)ハンディサイズ｜松定プレシジョン

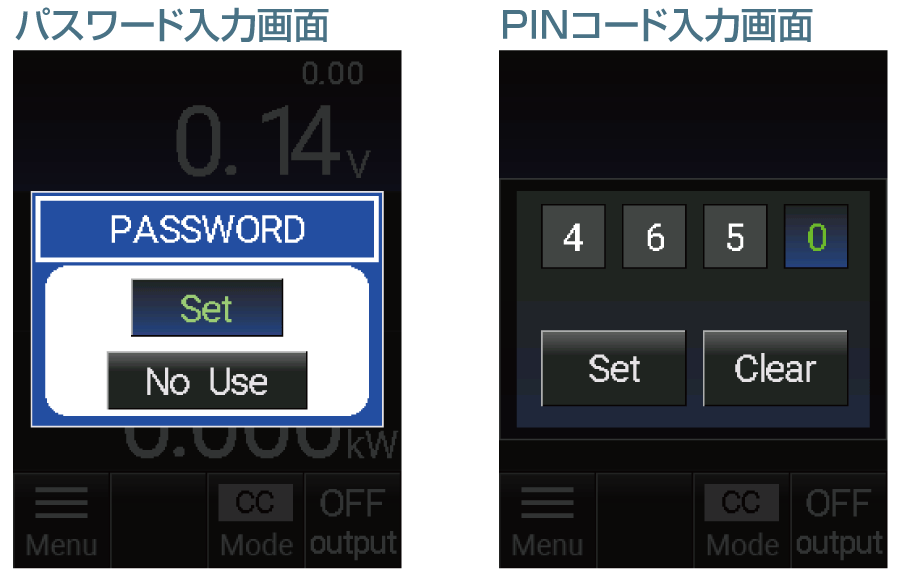

パスワード機能新機能

2モードロック機能に、パスワードによる保護を加えます
2モードロック機能を解除する際に4桁のPINコード入力が必要となる機能です。（有効・無効の選択可）
当機能により下記のトラブルを対策できるようになりました。

長時間のエージング試験中に誤って出力OFFさせてしまい、それまで取得したデータが無駄になった
出荷検査ラインでの通電試験中に誤操作により、出力条件がかわり被試験物を壊してしまった

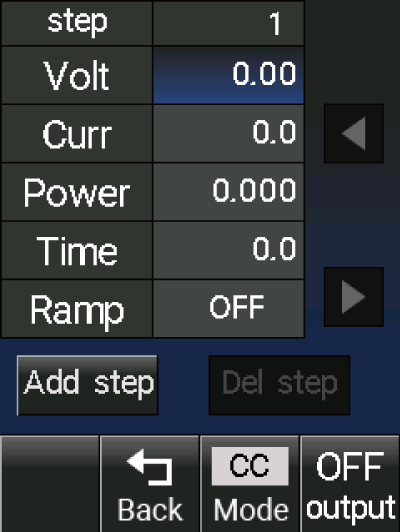

シーケンス機能

ステップ時間やステップ振幅、ランプ、CV/CCモード、シーケンス終了設定などのパラメータをフロントパネル上での操作だけでプログラミングできるシーケンス機能を備えています。これにより任意の波形生成が可能になり、実験や評価、検証などの様々な用途にご利用頂けます。

• ステップ設定時間0.0s～3600.0s
• 1プログラムにつき最大1024ステップの設定と保存が可能
• プログラム毎にCV/CCモードが設定可能
• 繰り返し設定回数無限回、または1回～999回

出力範囲1｜PKTSシリーズ｜直流安定化電源(DC電源)ハンディサイズ｜松定プレシジョン

フロントUSB端子を利用した2つの応用動作

データロガーやパソコンと常時接続不要！
配線・準備時間の短縮に貢献し、パソコン持ち込み禁止エリアでのサイクル試験などに最適です！

• データログ機能内臓: USBメモリを接続するだけで、最速0.1ｓ間隔で出力データをロギング可能です。また、ログデータは、専用ソフト（MLV）でCSV出力可能です。
• パソコンを常設できない場所でもシーケンス動作可能: 専用ソフト（MSS）から作成したシーケンスプログラムを、USBメモリに保存。フロントUSB端子からロードし、電源だけでシーケンス動作をさせることができます。

アプリケーションソフトウェア（添付品）

PKTSシリーズには、シーケンスの作成や編集をサポートするソフトウェアと、動作ログのビューワーソフトウェアが標準添付されています。

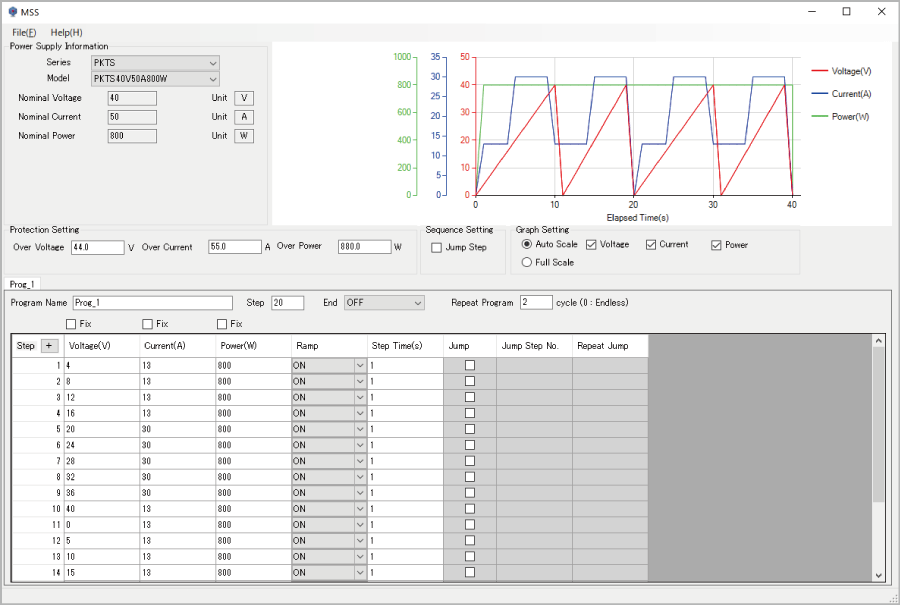

シーケンス機能：MSS（松定シーケンスソフトウェア）

• シーケンスプログラムを、知識がなくても簡単に作成
シーケンス作成は本体からはもちろんPCから専用ソフト（MSS）でも可能です。MSSを使用することでより簡単・楽に作成して頂くことができます。作成したシーケンスは、USBメモリに保存し、フロントUSB端子から最大1,024ステップのシーケンスプログラムをロード可能です。

シーケンス機能｜PKTSシリーズ｜直流安定化電源(DC電源)ハンディサイズ｜松定プレシジョン — 標準添付の専用ソフトウェアイメージ

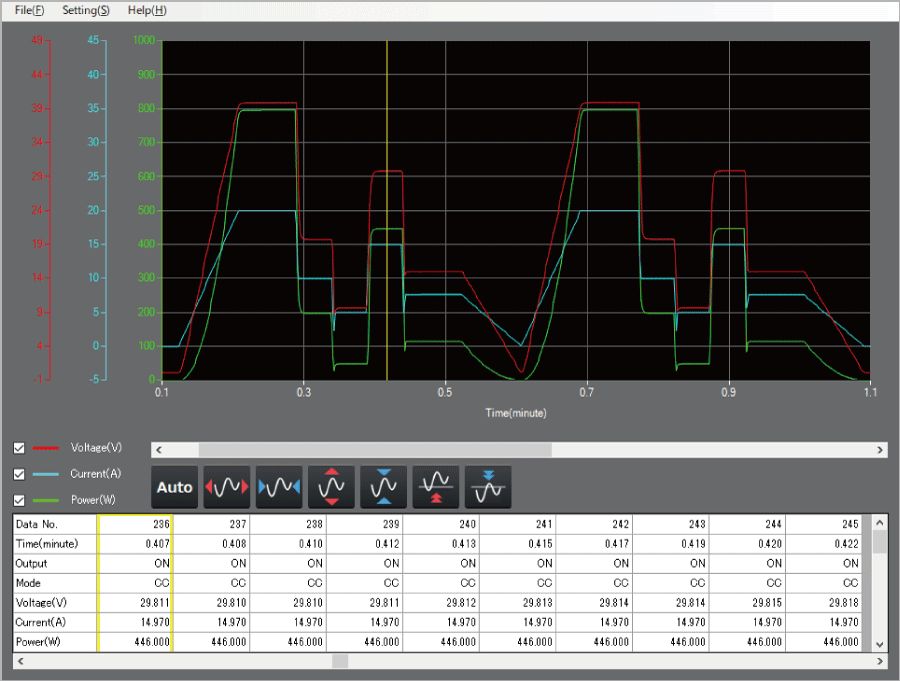

動作ログ表示機能：MLV（松定ログビューワー）

• 動作ログをグラフ表示
松定ログビューアー(MLV)を使用することで、USBメモリなどに保存されたログファイルを読み込み、グラフで表示することが出来ます。グラフ表示することで、動作中の異常などを素早く見つけることが出来ます。

• 動作ログデータのエクスポート機能
動作ログから必要な項目を選択し、CSV形式で保存することもできます。エクスポートしたログデータを、表計算ソフトなどにインポートし、レポートの作成などにご利用いただけます。

動作ログ表示｜PKTSシリーズ｜直流安定化電源(DC電源)ハンディサイズ｜松定プレシジョン — 動作ログイメージ

電流吸込抑制機能

バッテリ、コンデンサなど容量のある負荷に電源を供給するときには本機能を使うことで、出力OFF時や設定電圧を下げたときに、負荷側から電源側に流れる逆電流を少なくして、負荷の電圧降下を防ぎます。

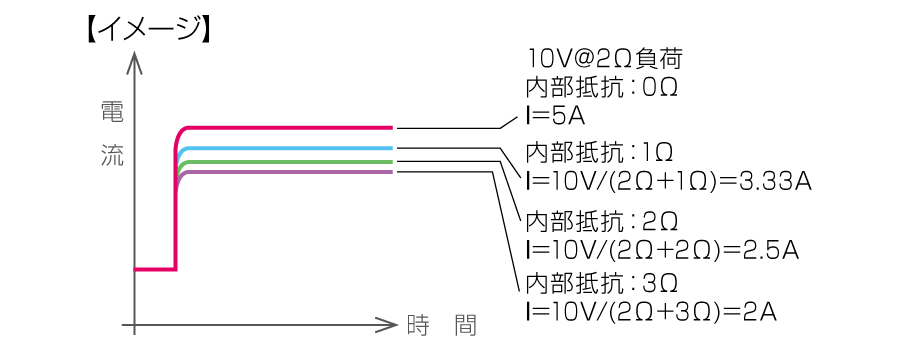

内部抵抗可変機能（CVモード時）

内部抵抗値を任意の値に設定し、負荷電流による電圧降下を発生させます。バッテリ、太陽電池、燃料電池を疑似することができます。

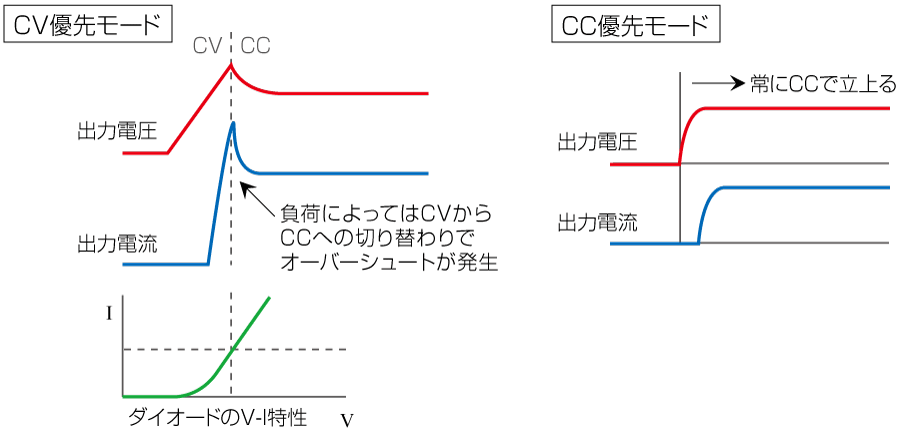

CC/CV優先設定機能

CV（定電圧）優先/CC（定電流）優先モードを選択・設定できます。
ダイオード等、ある点で抵抗値が急激に変化する負荷においては、CVモードで立ち上げると電流がオーバーシュートしてしまいます。
CC優先モードを選択することによりオーバーシュートの発生を抑えます。高出力レーザダイオードなど高価な負荷を破損させてしまうリスクを低減することができます。

プリセットメモリ機能

プリセットのメモリ機能が搭載されています。パワーオフ時に自動でプリセット値を保存します。
その他にも出力電圧、出力電流および出力電力の設定値をそれぞれ3つまで保存することができます。

定電力制御(CP制御)機能

定電圧制御（CVモード）と定電流制御（CCモード）に加え、定電力制御（CPモード）ができるようになりました。
CPモードを使用することで、温度に応じて抵抗値が変化するような抵抗（ヒーター）などの負荷に対して、電圧や電流のモニタリングや外部制御機器（温度調整器など）の取り付け無しで一定電力の供給が可能です。

外部アナログ制御

電圧/電流/電力の外部アナログ入出力制御は、標準で電源出力とアイソレーションされています。複数の電源をコントロール/モニタする時でも、外部アナログ入出力制御はシャーシ（接地）電位なので、より安全に使用する事ができます。
詳しくは、こちらよりカタログをダウンロードのうえご確認ください。

リモート出力ON/OFF制御: リレーまたはTTL信号により出力をON/OFFすることができます。信号の論理は5Vを入力することで選択できます。

リモートセンシング: 出力線の抵抗分(R)による電圧降下(VO-VL)や接触抵抗による安定性の悪化を防止します。（最大0.5Vまで）

リモート/ローカル切替: 電圧・電流・電力・過電圧保護・過電流保護・過電力保護の中から選択された最大3つまでのモードをリレーかTTL信号により切り替えられます。

出力モニタ（電圧・電流）

出力制御（電圧・電流・電力・過電圧保護・過電流保護・過電力保護）: 必要な機能だけ選択！準備する指令電圧を最小限に！！
『電圧・電流・電力・OVP・OCP・OPP』の中から最大3つまで選択できます。
外部制御したい項目分だけ指令電圧を準備すればいいので、コスト削減・設計工数等の削減にお役立てできます。

ステータス出力: エラー検出を自由自在に！

仕様

仕様については、こちらよりカタログをダウンロードし、ご参照ください。

入力電圧: 100～240Vac　50/60Hz　単相
出力電圧制御: フロントパネル制御：フロントパネルロータリエンコーダ
アナログ制御：外部コントロール電圧（0～10Vdc 入力インピーダンス30kΩ）
デジタル制御：コマンド
出力電流制御: フロントパネル制御：フロントパネルロータリエンコーダ
アナログ制御：外部コントロール電圧（0～10Vdc 入力インピーダンス30kΩ）
デジタル制御：コマンド
出力電力制御: フロントパネル制御：フロントパネルロータリエンコーダ
アナログ制御：外部コントロール電圧（0～10Vdc 入力インピーダンス30kΩ）
デジタル制御：コマンド
