通信機器のランニングコストを20％抑え地球環境に優しい新たなパワーマネジメントを実現
ルータ、PCサーバ、UNIXサーバ、ストレージ、PBX、DWDM等の通信機器を交流給電から直流給電化することで、電力ロスや発熱の低減により20％ものランニングコストが削減できます。また機器の回路がシンプルになる事で大幅に信頼性が向上するだけでなく、停電や故障時にバッテリから直接電力が供給でき、システムの信頼性をさらに引き上げる事が可能になります。
Pnetシリーズは、この直流化のニーズにお応えするため開発された通信機器専用直流電源です。
「高電圧直流給電（HVDC給電）」にも対応できる380V出力のモデルもいち早くラインナップしています。
加えて、ハイパワー直流電源をリードする弊社のノウハウを注ぎ込み、どのモデルでも高い信頼性と超薄型化を実現しております。
高効率による低ランニングコストだけでなく、電源を超薄型にする事で通信機器の収納性を高め、システム業者様の収益性向上に大きく寄与します。
特長
- サーバやルータの次世代規格「DC380V給電」に対応可能な380V出力モデルをラインナップ
Pnet シリーズ (380Vモデル) - 力率0.99を実現 給電・送電設備の小型化が可能となりコスト低減に貢献
PnetK/Pnet2K シリーズ - 高効率による低いランニングコスト
- 少ない発熱により空調の負担を軽減
- コンパクト
- 過電圧、過温度、過負荷、入力電圧低下など万全の保護機能を装備
- 並列冗長運転で信頼性10倍アップ (交流給電式との比較)
- 異常時のアラーム信号を標準装備
- 電源の薄型化により収益性に直結する通信機器の収納性が飛躍的に向上
- 回路のシンプル化による信頼性の向上
- EIA、JIS19インチラック対応23インチラックも対応可能 (オプション）別途ご相談ください
ラインナップ
| モデル名 | 出力 | リップル | お問い合わせ | ||
|---|---|---|---|---|---|
| 電圧 | 電流 [Amax] | 電力 | |||
| Pnet48-6 | 48V±1%（固定） | 6A | 0.29kW | 20mVrms | 購入前 購入後 |
| Pnet48-15 | 15A | 0.75kW | 購入前 購入後 | ||
| Pnet48-25 | 25A | 1.2kW | 購入前 購入後 | ||
| Pnet48-42 | 42A | 2kW | 購入前 購入後 | ||
| Pnet48-63 | 63A | 3kW | 購入前 購入後 | ||
| Pnet48-250 | 250A | 12kW | 購入前 購入後 | ||
| Pnet380-1 | 380V±1%（固定） | 1A | 0.38kW | 50mVrms | 購入前 購入後 |
| Pnet380-2 | 2A | 0.76kW | 購入前 購入後 | ||
| Pnet380-3 | 3A | 1.14kW | 購入前 購入後 | ||
| Pnet380-5 | 5A | 1.9kW | 購入前 購入後 | ||
| Pnet380-8 | 8A | 3.04kW | 購入前 購入後 | ||
| Pnet380-30 | 30A | 11.4kW | 200mVrms | 購入前 購入後 | |
| PnetK48-33 | 48V±1%（固定） | 33A | 1.6kW | 20mVrms | 購入前 購入後 |
| PnetK48-60 | 60A | 2.9kW | 30mVrms | 購入前 購入後 | |
| Pnet2K48-52 | 52A | 2.5kW | 購入前 購入後 | ||
仕様
PnetK/Pnet2K(48Vモデル)
- 入力電圧
-
100Vac ～240Vac 50/60 Hz 単相
200Vac ～240Vac 50/60 Hz 単相
Pnet380(380Vモデル)
- 入力電圧
-
90Vac ～110Vac 50/60 Hz 単相
180Vac ～220Vac 50/60 Hz 単相
180Vac ～220Vac 50/60 Hz 三相
110Vac ±10% 50/60 Hz 単相 (オプション)
220Vac ±10% 50/60 Hz 単相 (オプション)
240Vac ±10% 50/60 Hz 単相 (オプション)
Pnet48(48Vモデル)
- 入力電圧
-
90Vac ～110Vac 50/60 Hz 単相
180Vac ～220Vac 50/60 Hz 単相
180Vac ～220Vac 50/60 Hz 三相
110Vac ±10% 50/60 Hz 単相 (オプション)
220Vac ±10% 50/60 Hz 単相 (オプション)
240Vac ±10% 50/60 Hz 単相 (オプション)
一般仕様については、こちらよりカタログをダウンロードし、ご参照ください。
オプション
- -LEt
-
LANインターフェース
- -L（110V）※
-
110Vac±10％入力
100V系対応モデルのみ。入力電流はtypical値の約90％となります。
- -L（220V）※
-
220Vac±10％入力
200V系対応モデルのみ。入力電流はtypical値の約90％となります。
- -L（240V）※
-
240Vac±10％入力
200V系対応モデルのみ。入力電流はtypical値の約87％となります。
- PnetKシリーズでは選択できません。詳しくはこちらよりカタログをダウンロードし、ご参照ください。
別売品
- 23インチラックマウントアダプタ（mm）
※ Ｐ=フロント取り付け穴のピッチ 取り付け穴は全て6×10長穴
-
RME23-44H-PR
EIA規格 H：44 P：31.8

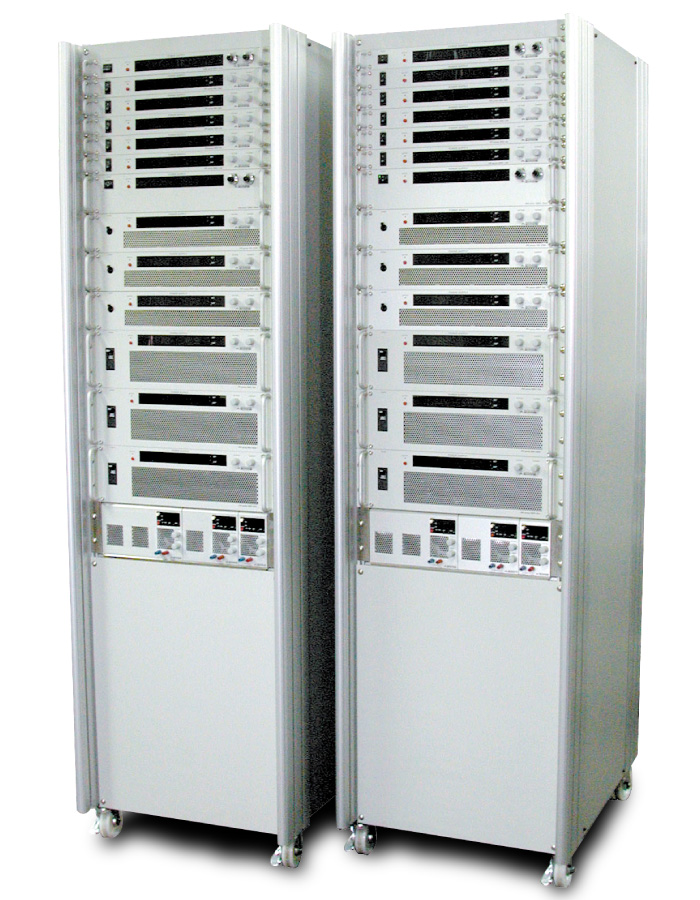

- 19インチキャビネット
-
Pnetシリーズがピッタリ収まります
- 19インチラック収納用
- 高さ、奥行きが自由に設計できます。
- アルミ製で美しいフレームです。
- フレームは6角レンチで解体できます。
- 23インチにも対応可能です。
詳しくはこちらよりカタログをダウンロードし、ご参照ください。
Tech Notes
直流給電には大きなメリットが3つ
高い信頼性
AC給電は「電圧」「周波数」「位相」「波形」と4つの要素を制御しなければならないため、機構が複雑になります。
一方、DC給電では「電圧」だけを制御すればよいので構造をシンプルにすることができます。
また、停電や故障時にはバックアップ用バッテリから給電を受けることも可能です。
低コスト
DC給電はシンプルな構成ならではの優れた変換効率で電気料金を削減していきます。
また、変換によるロスが少ないので機器の発熱を抑えられ空調費を削減できます。
地球環境にやさしい
電力の使用量を減らし、二酸化炭素の排出量も削減できます。
省スペースのメリット
直流給源化することで、従来使用しているUPSの電力変換部が不要となり設置スペースを低減できます。
同容量のAC給電システムに比べると約1/2のスペースで済むため、空いたスペースにより多くのルータ・サーバを設置することができます。
ステータスについて
- ステータスにはOUTPUT、FAULT（FLT1、FLT2）があります。
- 電源が正常に出力電圧を出している時はOUTPUTモードがショート、他はオープンになっています。
- FAULTになった場合は出力を停止します。
- 各々共通コモンのオープンコレクタ出力でコモンはフローティングです。耐圧：30Vdc シンク電流：5mA以下
- その他のトラブル（過温度、過電圧、AC低下時）はFLT2がショートになります。
- 過電流、過温度、過電圧、AC低下時にフロントパネルFAULTランプが点灯します。
