大容量直流電源

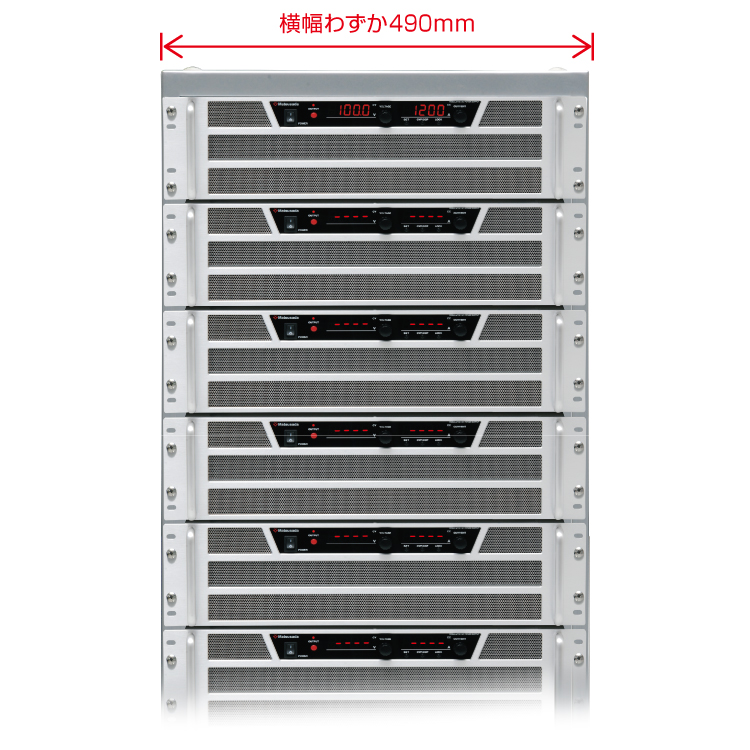

横幅490mmのスリムな19インチラックで省スペース化を実現！

  • 出力電圧：10V～650V
  • 出力電流：46A～6000A
  • 出力電力：24KW～120kW
  • 省スペース

最大120kWのハイパワーをスマートなワンラックで実現

PRKMシリーズは、最大120kWもの電力を安全に出力できる大容量直流電源です。
出力電流の総和表示機能や万全の保護回路などを標準装備し、大電流・大電力を必要とされるお客様の研究開発を強力にサポートします。

特長

  • 横幅490mmの省スペース19インチラック
  • ワンラックで最大120kWの大出力が可能
  • 0.88の優れた力率で配電設備の小容量化に貢献

用途

化学分野
水素生成をはじめとする各種の電気分解や電気合成に
電気自動車（EV）、ハイブリット自動車（HEV）、車載機器関連
インバータ、DC/DCコンバータ、DCモータ、リレー、ハーネス等の評価試験に
二次電池関連
リチウムイオン電池やニッケル水素電池、鉛電池などの各種二次電池の充放電試験に
太陽電池関連
パワーコンディショナーや接続箱等の評価試験に
松定プレシジョン　直流安定化電源PRKMシリーズ・用途

これらの他、ヒューズやコネクタ、ランプ等の電機部品や電気製品の評価試験などに。

※レーザーダイオード（LD）などオーバーシュート抑制や高度な制御をする負荷の場合はPRTMシリーズを推奨します。

ラインナップ

下表以外の出力帯のモデルも承っております。お気軽にこちらからお問い合わせください。

※1：動作確認は、PRKMシリーズに組み込まれているPRKシリーズ電源のみで行っています。PRKMシリーズとしての定格出力検査は行っていません。
※2：予測値。

モデル名 最大出力 リップル[rms]※2 搭載電源
台数		 お問い合わせ
電圧 電流 電力※1 電圧 電流
PRKM10-2400 10 V 2400A 24kW 60mV 9000mA 2台 購入前 購入後
PRKM10-3600 3600A 36kW 75mV 13500mA 3台 購入前 購入後
PRKM10-4800 4800A 48kW 90mV 18000mA 4台 購入前 購入後
PRKM10-6000 6000A 60kW 100mV 22500mA 5台 購入前 購入後
PRKM15-1600 15 V 1600A 24kW 42mV 7000mA 2台 購入前 購入後
PRKM15-2400 2400A 36kW 53mV 10500mA 3台 購入前 購入後
PRKM15-3200 3200A 48kW 63mV 14000mA 4台 購入前 購入後
PRKM15-4000 4000A 60kW 70mV 17500mA 5台 購入前 購入後
PRKM15-4800 4800A 72kW 88mV 21000mA 6台 購入前 購入後
PRKM15-5600 5600A 84kW 88mV 24500mA 7台 購入前 購入後
PRKM20-1200 20 V 1200A 24kW 36mV 4800mA 2台 購入前 購入後
PRKM20-1800 1800A 36kW 45mV 7200mA 3台 購入前 購入後
PRKM20-2400 2400A 48kW 54mV 9600mA 4台 購入前 購入後
PRKM20-3000 3000A 60kW 60mV 12000mA 5台 購入前 購入後
PRKM20-3600 3600A 72kW 75mV 14400mA 6台 購入前 購入後
PRKM20-4200 4200A 84kW 75mV 16800mA 7台 購入前 購入後
PRKM20-4800 4800A 96kW 75mV 19200mA 8台 購入前 購入後
PRKM30-800 30 V 800A 24kW 36mV 1600mA 2台 購入前 購入後
PRKM30-1200 1200A 36kW 45mV 2400mA 3台 購入前 購入後
PRKM30-1600 1600A 48kW 54mV 3200mA 4台 購入前 購入後
PRKM30-2000 2000A 60kW 60mV 4000mA 5台 購入前 購入後
PRKM30-2400 2400A 72kW 75mV 4800mA 6台 購入前 購入後
PRKM30-2800 2800A 84kW 75mV 5600mA 7台 購入前 購入後
PPRKM30-3200 3200A 96kW 75mV 6400mA 8台 購入前 購入後
PRKM40-600 40 V 600A 24kW 42mV 1000mA 2台 購入前 購入後
PRKM40-900 900A 36kW 53mV 1500mA 3台 購入前 購入後
PRKM40-1200 1200A 48kW 63mV 2000mA 4台 購入前 購入後
PRKM40-1500 1500A 60kW 70mV 2500mA 5台 購入前 購入後
PRKM40-1800 1800A 72kW 88mV 3000mA 6台 購入前 購入後
PRKM40-2100 2100A 84kW 88mV 3500mA 7台 購入前 購入後
PRKM40-2400 2400A 96kW 88mV 4000mA 8台 購入前 購入後
PRKM60-500 60 V 500A 30kW 42mV 1000mA 2台 購入前 購入後
PRKM60-750 750A 45kW 53mV 1500mA 3台 購入前 購入後
PRKM60-1000 1000A 60kW 63mV 2000mA 4台 購入前 購入後
PRKM60-1250 1250A 75kW 70mV 2500mA 5台 購入前 購入後
PRKM60-1500 1500A 90kW 88mV 3000mA 6台 購入前 購入後
PRKM60-1750 1750A 105kW 88mV 3500mA 7台 購入前 購入後
PRKM60-2000 2000A 120kW 88mV 4000mA 8台 購入前 購入後
PRKM80-380 80 V 380A 30.4kW 72mV 2400mA 2台 購入前 購入後
PRKM80-570 570A 45.6kW 90mV 3600mA 3台 購入前 購入後
PRKM80-760 760A 60.8kW 108mV 4800mA 4台 購入前 購入後
PRKM80-950 950A 76kW 120mV 6000mA 5台 購入前 購入後
PRKM80-1140 1140A 91.2kW 150mV 7200mA 6台 購入前 購入後
PRKM80-1330 1330A 106.4kW 150mV 8400mA 7台 購入前 購入後
PRKM80-1520 1520A 121.6kW 150mV 9600mA 8台 購入前 購入後
PRKM100-300 100 V 300A 30kW 120mV 2000mA 2台 購入前 購入後
PRKM100-450 450A 45kW 150mV 3000mA 3台 購入前 購入後
PRKM100-600 600A 60kW 180mV 4000mA 4台 購入前 購入後
PRKM100-750 750A 75kW 200mV 5000mA 5台 購入前 購入後
PRKM100-900 900A 90kW 250mV 6000mA 6台 購入前 購入後
PRKM100-1050 1050A 105kW 250mV 7000mA 7台 購入前 購入後
PRKM100-1200 1200A 120kW 250mV 8000mA 8台 購入前 購入後
PRKM125-240 125 V 240A 30kW 150mV 600mA 2台 購入前 購入後
PRKM125-360 360A 45kW 180mV 900mA 3台 購入前 購入後
PRKM125-480 480A 60kW 216mV 1200mA 4台 購入前 購入後
PRKM125-600 600A 75kW 240mV 1500mA 5台 購入前 購入後
PRKM125-720 720A 90kW 300mV 1800mA 6台 購入前 購入後
PRKM125-840 840A 105kW 300mV 2100mA 7台 購入前 購入後
PRKM125-960 960A 120kW 300mV 2400mA 8台 購入前 購入後
PRKM150-200 150 V 200A 30kW 180mV 400mA 2台 購入前 購入後
PRKM150-300 300A 45kW 225mV 600mA 3台 購入前 購入後
PRKM150-400 400A 60kW 270mV 800mA 4台 購入前 購入後
PRKM150-500 500A 75kW 300mV 1000mA 5台 購入前 購入後
PRKM150-600 600A 90kW 375mV 1200mA 6台 購入前 購入後
PRKM150-700 700A 105kW 375mV 1400mA 7台 購入前 購入後
PRKM150-800 800A 120kW 375mV 1600mA 8台 購入前 購入後
PRKM200-150 200 V 150A 30kW 240mV 1060mA 2台 購入前 購入後
PRKM200-225 225A 45kW 300mV 1600mA 3台 購入前 購入後
PRKM200-300 300A 60kW 360mV 2120mA 4台 購入前 購入後
PRKM200-375 375A 75kW 400mV 2650mA 5台 購入前 購入後
PRKM200-450 450A 90kW 500mV 3200mA 6台 購入前 購入後
PRKM200-525 525A 105kW 500mV 3700mA 7台 購入前 購入後
PRKM200-600 600A 120kW 500mV 4250mA 8台 購入前 購入後
PRKM250-120 250 V 120A 30kW 300mV 1000mA 2台 購入前 購入後
PRKM250-180 180A 45kW 375mV 1500mA 3台 購入前 購入後
PRKM250-240 240A 60kW 450mV 2000mA 4台 購入前 購入後
PRKM250-300 300A 90kW 500mV 2500mA 5台 購入前 購入後
PRKM250-360 360A 90kW 625mV 3000mA 6台 購入前 購入後
PRKM250-420 420A 105kW 625mV 3500mA 7台 購入前 購入後
PRKM250-480 480A 120kW 625mV 4000mA 8台 購入前 購入後
PRKM300-100 300 V 100A 30kW 180mV 200mA 2台 購入前 購入後
PRKM300-150 150A 45kW 225mV 300mA 3台 購入前 購入後
PRKM300-200 200A 60kW 270mV 400mA 4台 購入前 購入後
PRKM300-250 250A 75kW 300mV 500mA 5台 購入前 購入後
PRKM300-300 300A 90kW 375mV 600mA 6台 購入前 購入後
PRKM300-350 350A 105kW 375mV 700mA 7台 購入前 購入後
PRKM300-400 400A 120kW 375mV 800mA 8台 購入前 購入後
PRKM400-76 400 V 76A 30kW 240mV 200mA 2台 購入前 購入後
PRKM400-114 114A 45kW 300mV 300mA 3台 購入前 購入後
PRKM400-152 152A 60kW 360mV 400mA 4台 購入前 購入後
PRKM400-190 190A 75kW 400mV 500mA 5台 購入前 購入後
PRKM400-228 228A 90kW 500mV 600mA 6台 購入前 購入後
PRKM400-266 266A 105kW 500mV 700mA 7台 購入前 購入後
PRKM400-304 304A 120kW 500mV 800mA 8台 購入前 購入後
PRKM500-60 500 V 60A 30kW 240mV 200mA 2台 購入前 購入後
PRKM500-90 90A 45kW 300mV 300mA 3台 購入前 購入後
PRKM500-120 120A 60kW 360mV 400mA 4台 購入前 購入後
PRKM500-150 150A 75kW 400mV 500mA 5台 購入前 購入後
PRKM500-180 180A 90kW 500mV 600mA 6台 購入前 購入後
PRKM500-210 210A 105kW 500mV 700mA 7台 購入前 購入後
PRKM500-240 240A 120kW 500mV 800mA 8台 購入前 購入後
PRKM600-50 600 V 50A 30kW 240mV 200mA 2台 購入前 購入後
PRKM600-75 75A 45kW 300mV 300mA 3台 購入前 購入後
PRKM600-100 100A 60kW 360mV 400mA 4台 購入前 購入後
PRKM600-125 125A 75kW 400mV 500mA 5台 購入前 購入後
PRKM600-150 150A 90kW 500mV 600mA 6台 購入前 購入後
PRKM600-175 175A 105kW 500mV 700mA 7台 購入前 購入後
PRKM600-200 200A 120kW 500mV 800mA 8台 購入前 購入後
PRKM650-46 650 V 46A 30kW 360mV 200mA 2台 購入前 購入後
PRKM650-69 69A 45kW 450mV 300mA 3台 購入前 購入後
PRKM650-92 92A 60kW 540mV 400mA 4台 購入前 購入後
PRKM650-115 115A 75kW 600mV 500mA 5台 購入前 購入後
PRKM650-138 138A 90kW 750mV 600mA 6台 購入前 購入後
PRM650-161 161A 105kW 750mV 700mA 7台 購入前 購入後
PRKM650-184 184A 120kW 750mV 800mA 8台 購入前 購入後

仕様

仕様については、こちらよりカタログをダウンロードし、ご参照ください。

オプション

-LBr

保護ブレーカー
1ラックにつき保護ブレーカが1つ装着されます。搭載電源台数が7台以上の機種は選択できません。
※ユニット全体の外形寸法および重量が変わります。詳しくはこちらからお問い合わせください。

-LEb

アイボルト
計4本が天面に装着され、クレーン等での移動が可能になります。

その他オプション

カスタムサイズラック、非常停止ボタン等
特注オプションにてカスタムサイズのラック対応、ブランクパネル、非常停止ボタン、入力部保護カバー等の対応を行っております。
その他ご要望がありましたら、お気軽にお問い合わせ下さい。

ご発注方法

ご発注時は、上記のオプション記号を型名の後につけてください。
〈例〉PRKM100-1200-LBrEb （アルファベット、数字順）

別売品

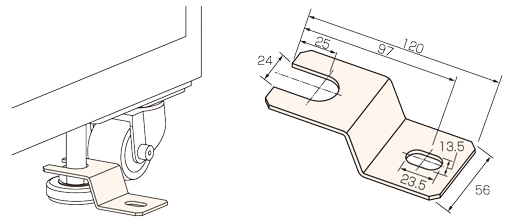

アンカー金具

型名：RAC-AMF
＜材質＞ステンレス鋼板（2個/組）

ラックW寸法 取付可能数
490mm 2個(1組)
550mm 4個(2組)
松定プレシジョン　直流電源（DC電源）用アンカー金具 （寸法単位：mm）

外形寸法

外形・寸法については、こちらよりカタログをダウンロードし、ご参照ください。
