超低ノイズ・高分解能
直流安定化電源

高分解能電流設定により微小電流負荷に最適
CC-Linkでの制御にも対応

  • 出力電圧 6V～36V
  • 出力電流 0.01A～0.3A
  • 出力電力 0.1W～7.2W
  • 超低ノイズ・高速応答

高分解能D/A・A/Dコンバータ搭載で微小な電流設定、出力が可能

P4LTシリーズは、4桁メータと高分解能D/A・A/Dコンバータを採用してご好評をいただいている超低ノイズ直流電源P4Lシリーズをベースとして、より微小な電流設定・出力を可能とした精密メッキに最適な直流安定化電源です。微小電流を扱うLEDなどの発光素子や各種センサーなど電子デバイスの研究開発にもお使いいただけます。電圧値・電流値を素早く設定できるFINE機能を備えて抜群の使いやすさを実現。さらに、デジタル通信にも対応しており、実験から自動化ラインまで幅広くご使用いただけます。

特長

パルスシーケンス機能
外部シーケンサ、パソコンを使わず本体のみでパルスランプ波形を設定可能です。(オプション)
4桁メーターによる電圧・電流表示
今まで以上にきめ細かい「1mV、10mV」「0.01mA、0.1mA」単位での出力制御が可能。
マルチメータなしで微小な設定・出力を可能にします。
電流積算機能
予め設定した電流積算値で出力停止することも可能です。(オプション)
高速応答
高速応答によりめっき品質を向上できます。
多彩な機能を標準搭載
アナログリモートコントロールやCC-Linkなどの各種デジタルインターフェースにも対応し自動化ラインへの組み込みも簡単です。
ファンレス設計による静音動作
ファンを用いない自然空冷方式の為、動作音が静かです。また、ヒートシンクがケースから露出しない安全設計です。

用途

  • メッキ用電源
  • メッキ液の評価
  • ハルセル試験用電源
  • 各種センサー用電源
  • 電気化学実験
  • 電子デバイスの開発、評価
  • 微少電流を扱う発光素子、LED、有機ELなどのテスト

ラインナップ

モデル 出力電圧 出力電流 出力電力 お問い合わせ
P4LT6-0.3 0～6V 0～0.3A 1.8W 購入前 購入後
P4LT10-0.01 0～10V 0～0.01A 0.1W 購入前 購入後
P4LT18-0.1 0～18V 0～0.1A 1.8W 購入前 購入後
P4LT18-0.2 0～18V 0～0.2A 3.6W 購入前 購入後
P4LT36-0.1 0～36V 0～0.1A 3.6W 購入前 購入後
P4LT36-0.2 0～36V 0～0.2A 7.2W 購入前 購入後
  • 腐食性ガス、多湿環境下での使用は避けてください。
  • いずれのモデルもプラスコモンとなります。マイナスコモンが必要な場合はP4LNシリーズをご検討ください。P4LNシリーズについての詳細はこちらからご覧ください。
販売終了モデル

以下の製品は販売を終了しました

モデル 出力電圧 出力電流 出力電力 お問い合わせ
P4LT18-2 販売終了 0～18V 0～2A 36W 購入後
P4LT36-1 販売終了 0～36V 0～1A 36W 購入後

機能

パルス・ランプシーケンス機能　(-LDeオプション選択時)

以下のA～Eの出力制御が可能です。

A. パルスシーケンス

マルチセット機能との組み合わせで各メモリa、b、c、～tに設定された電圧・電流値を使用してシーケンス動作をさせることができます。連続運転はもちろん、回数の指定も設定可能です。各メモリa、b、c、～tやoffの設定時間を0.0に設定する事でa、bのみの繰り返しやb、c、offのみの繰り返しなど様々な動作が可能となりますので製品の評価試験等に便利です。

松定プレシジョン　直流電源 パルスシーケンス

ta,tb,tc, ～ tt, toffはそれぞれ0.0 ～ 9999h59m59.9sの範囲で設定できます。

松定プレシジョン　直流電源 パルスシーケンス｜P4LTシリーズ｜直流安定化電源 ベンチトップ｜松定プレシジョン

B. ランプ

設定された電圧・電流値まで（または、設定された電圧・電流値から0V/0Aまで）ランプ動作させる事ができます。電圧・電流値をゆっくり上げたい（下げたい）時に便利です。
※ランプ動作は、「設定電圧・電流値の両方」「設定電圧のみ」「設定電流のみ」の選択が可能です。

松定プレシジョン　直流電源 ランプ｜P4LTシリーズ｜直流安定化電源 ベンチトップ｜松定プレシジョン

ｔ1,ｔ2はそれぞれ0.0 ～ 9999h59ｍ59.9sの範囲で設定できます。

松定プレシジョン　直流電源 ランプ｜P4LTシリーズ｜直流安定化電源 ベンチトップ｜松定プレシジョン

C. パルスシーケンス＋ランプ

パルスシーケンス動作とランプ動作を組み合わせて使用する事も可能です。さらにマルチセット機能も組み合わせると、各メモリa、b、c、～tに設定された電圧・電流値を使用してシーケンス動作をさせる事ができます。連続運転はもちろん、回数の指定も設定可能です。電圧・電流値を20個の設定値までゆっくり上げたり下げたりを繰り返し行えるので、いろいろな場面で役立ちます。

松定プレシジョン　直流電源 パルスシーケンス＋ランプ｜P4LTシリーズ｜直流安定化電源 ベンチトップ｜松定プレシジョン

t1 ～ t21、ta ～ tt、toffは0.0 ～ 9999h59m59.9sの範囲でそれぞれ設定できます。

松定プレシジョン　直流電源 パルスシーケンス＋ランプ｜P4LTシリーズ｜直流安定化電源 ベンチトップ｜松定プレシジョン

D. ディレイトリガランプ

ディレイトリガ機能とランプ機能の組み合わせで、OUTPUT ON後、時間を空けてからランプ出力を開始します。

直流電源 パルスシーケンス＋ランプ｜P4LTシリーズ｜直流安定化電源 ベンチトップ｜松定プレシジョン

t1、t2はそれぞれ0.0 ～ 99.9sの範囲で設定できます。
tonは、0.1s ～ 9999h59m59.9s、toffは0.0 ～ 9999h59m59.9sの範囲で設定できます。

E. マスタフォロー

マスタスレーブ時のパルスシーケンス動作とランプ動作時にスレーブ機への出力信号を送信します。これにより、スレーブ機をマスタ機とは異なった出力状態で出力することができます。

松定プレシジョン　直流電源 マスターフォロー｜P4LTシリーズ｜直流安定化電源 ベンチトップ｜松定プレシジョン

※-LGmbオプション選択時のみ使用可能です。

松定プレシジョン　直流電源 マスターフォロー｜P4LTシリーズ｜直流安定化電源 ベンチトップ｜松定プレシジョン

注：シーケンス動作時の時間精度は±0.5％となります。長期ランニング動作でのご使用の際はご注意ください。

デジタル制御機能　(各種デジタルインターフェースオプション選択時)

制御機能 出力　ON/OFF設定
各種ステータス表示(出力状態/動作状態/OVP/OCP/インターロック)
最大32台デジタル制御
複数台接続時の一括制御
書き込み機能 出力電圧設定 パーセントモード※1、電圧電流値モード ※2
出力電流設定
OVP設定 パーセントモード※1、電圧電流値モード※2
OCP設定
読み込み機能 出力電圧計測 パーセントモード※1、電圧電流値モード※2
出力電流計測
出力電圧設定値 パーセントモード※1、電圧電流値モード※2
出力電流設定値
OVP設定値 パーセントモード※1、電圧電流値モード※2
OCP設定値
  1. 各モデルの最小設定単位は、定格（OVP、OCPは定格×1.1倍）の一万分の一(100.00%)となります。
  2. 各モデルの最小設定単位は、メーター表示の1カウントになります。

外部アナログ制御

  • リモート出力ON/OFF制御
    リレーまたはTTL信号により出力をON/OFFします。
    OUTPUTの論理は逆にすることも可能です。
  • 出力制御（電圧・電流）
    コントロール電圧は接地せずフローティングにてご使用ください。コモン側が+出力端子と同電位になります。お客様の機器内でコモンを接地されますと電源が制御できなくなるだけでなく、機器の故障につながります。また、多チャンネル、非絶縁タイプのシーケンサをご使用の際は、シーケンサを通して他の機器のグラウンドにつながることがありますのでご注意ください。
  • 出力モニタ（電圧・電流）
  • ステータス出力
    各々共通コモンのオープンコレクタ出力でコモンはフローティングです。
    耐圧 30Vdc、シンク電流は5mA以下です。
  • リモートセンシング
    出力線の抵抗分(R)による電圧降下(VO-VL)や接触抵抗による安定性の悪化を防止します。（最大0.5Vまで）

ワンコントロール並列運転

松定プレシジョン　ワンコントロール並列運転の図

マスタ機1台だけで並列接続したスレーブ機をコントロールできます。
同一機種を2台並列接続することで出力電流を増大できます。

仕様

入力電圧
100Vac±10％ 50Hz/60Hz 単相
出力電圧制御
[ローカル] フロントパネルロータリエンコーダ
[アナログリモート] 外部コントロール電圧 0～10Vdc
[デジタルリモート] コマンド(オプション)
出力電流制御
[ローカル] フロントパネルロータリエンコーダ
[アナログリモート] 外部コントロール電圧 0～10Vdc
[デジタルリモート] コマンド(オプション)
仕様については、こちらよりカタログをダウンロードし、ご参照ください。

オプション

-LCk ※1 NEW

CC-Linkインターフェース
PLCなどのCC-Linkマスタ機からCC-Linkで制御できます。 CC-Link ver1.10に対応しており、CC-Linkのデバイス局として動作します。1台当たり２局を占有し最大32台を制御することができます。
(CC-Linkの仕様の詳細についてはCC-Link協会の資料をご参照ください。)

CC-Linkインターフェース｜P4LTシリーズ｜直流安定化電源・ハンディタイプ｜松定プレシジョン
-LDe

パルス・ランプシーケンス機能
詳しくは「機能」をご覧ください

-LGmb ※1 ※2

デジタルインターフェース
LAN/USB/RS-232C/RS-485/GPIBでのデジタル制御に加えてマスタスレーブ動作でのワンコントロールを可能にします。

  • -LGmb：デジタルインターフェース+GP-Mケーブル2m長
  • -LGmb(Mc0.15)：デジタルインターフェース+GP-Mケーブル0.15m長
  • -LGmb(Mc0.5)：デジタルインターフェース+GP-Mケーブル0.5m長

マスタースレーブ動作のワンコントロール機能

ワンコントロール機能｜P4LTシリーズ｜直流安定化電源・ハンディタイプ｜松定プレシジョン

ノイズの多い環境下での使用が想定される場合は、以下の-LGob（光インターフェース）オプションが必要となります

デジタルインターフェースをご使用の際は別途アダプタが必要です。
詳しくはこららをご覧ください。

-LGob ※1 ※2

光インターフェース
光通信で絶縁コントロールします。光ファイバによる完全絶縁を行うため、サージや誘電雷、外来ノイズなどによる過渡現象などの誤作動を未然に防ぐことが可能です。

  • -LGob：光インターフェース＋光ケーブル2m長
  • -LGob(Fc5)：光インターフェース＋光ケーブル5m長
  • -LGob(Fc10)：光インターフェース＋光ケーブル10m長
  • -LGob(Fc20)：光インターフェース＋光ケーブル20m長
  • -LGob(Fc40)：光インターフェース＋光ケーブル40m長

デジタルインターフェースをご使用の際は、別途アダプタが必要です。
詳しくはこららをご覧ください。

※下記の環境下で使用される場合は必ず-LGobオプションをご選択ください。

  • 工場内などノイズの多い環境（例：モータやコイルを負荷や電源の近くで使用される場合）
  • 高電圧フローティングで使用される場合（250V以上）
  • 弊社製の電源とコントローラ（PCやPLC）が2m以内に設置できない場合
-LH

高対接地電圧

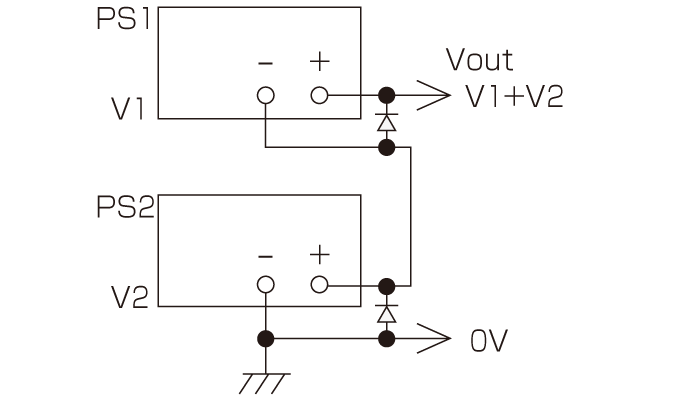

対接地電圧が500Vdcになり、より多くのP4LTシリーズを直列接続動作することができます。

-LIc

出力電流積算機能
出力電流を積算し、その値を表示します（最大100Ahまで）。
出力OFF時にも積算値は保持されます。また、出力を停止させる積算電流最大値を予め設定することが可能なため、メッキ液の管理などの 用途にたいへん便利です。

-LMi ※1

マルチデジタルインターフェース
このインターフェースは LAN、USB※、RS-485（マルチドロップ対応）を搭載しており、さまざまな通信環境に柔軟に対応できます。
（同時利用は出来ません。）さらに、SCPIコマンド対応のIVIドライバを弊社ウェブサイトからダウンロード可能です。これにより、LabVIEWやMATLAB、Python、C#、Visual Basicなど多様な開発言語を用いた制御プログラムの開発が容易になります。
※USBポートは、USB Test and Measurement Class (USBTMC)です。USB Communications Device Class（USB CDC）でご利用の場合は、市販のUSB-RS485変換アダプタを用いてRS-485ポートをUSB CDCとして利用することができます。

-LUs1 ※1 ※2

USBインターフェース

USBを介してのデジタル制御を可能にします。

パソコンに搭載されているUSBポート1つにつき1台を接続できます。使用されるパソコンに搭載されているUSBポートだけでは足りない場合はUSBハブを使用してください。ただし、USBハブによっては正しく動作しない場合はがあります。

松定プレシジョン　パソコンに搭載されているUSBポート1つにつき1台を接続できます。
-LZ

持ち運び用ハンドル
全モデルに対応（高さが8mmアップします）

-L(120V)、-L(200V)、-L(220V)、-L(240V)

AC100V以外の入力電圧にも対応できます。

注：シーケンス動作時のタイマーの動作精度は±0.1％となります。長期ランニング動作でのご使用の際はご注意ください。
  1. これらのオプションはいずれか1つの選択となります。
  2. 光インターフェース、USBインターフェースおよびデジタルインターフェースでの機能等詳細はこちらのデジタルコントローラGP/ET/USBシリーズのカタログをご覧ください。

ご発注方法

ご発注時は、上記のオプション記号を型名の後につけてください。AC入力電圧は末尾に付けてください。
〈例〉P4LT18-0.2-LDeGob(Fc10)Ic(120V), P4LT18-2-LCkIc(240V)

別売品

デジタル通信アダプタ

LAN/USB/RS-232C/RS-485/GPIBでのデジタル制御に加えてマスタスレーブ動作でのワンコントロールを可能にします。
松定プレシジョンオリジナルのデジタルインターフェースをご使用の際は、別途変換アダプタが必要です。PCやPLCとの接続に合わせて、以下のアダプタをご用意しております。

  • ET-32m：LAN接続用 変換アダプタ
  • US-32m：USB接続用 変換アダプタ
  • GP-MET2-9：RS-232C(9ピン)接続用 変換アダプタ
  • GP-MET2-25：RS-232C(25ピン)接続用 変換アダプタ
  • GP-MET4-25：RS-485(25ピン)接続用 変換アダプタ
    GP-MET2-9/GP-MET2-25/GP-MET4-25:（コネクタはDusbです）
  • GP-32m：GPIB接続用 変換アダプタ（2028年12月に販売終了予定）
デジタル通信アダプタを使った通信例
デジタル通信アダプタ｜P4LTシリーズ｜ラックマウント型 直流安定化電源（DC電源）｜松定プレシジョン

詳しくは、デジタルインターフェース変換器 GP/ET/USBシリーズをご覧ください。

光アイソレーションアダプタ

光通信で絶縁コントロールします。光ファイバによる完全絶縁を行うため、サージや誘電雷、外来ノイズなどによる過渡現象などの誤作動を未然に防ぐことが可能です。
光インターフェースをご使用の際は、別途変換アダプタが必要です。PCやPLCとの接続に合わせて、以下のアダプタをご用意しております。

  • ET-32：LAN用 光変換アダプタ
  • USB-OPT：USB用 光変換アダプタ
  • GP-OPT2-9：RS-232C(9ピン)用 光変換アダプタ
  • GP-OPT2-25：RS-232C(25ピン)用 光変換アダプタ
  • GP-OPT4-25：RS-485(25ピン)用 光変換アダプタ
  • GP-32：GPIB用光変換アダプタ（2028年12月に販売終了予定）
光ファイバを用いた通信例
光アイソレーションアダプタ｜P4LTシリーズ｜ラックマウント型 直流安定化電源（DC電源）｜松定プレシジョン

詳しくは、デジタルインターフェース変換器 GP/ET/USBシリーズをご覧ください。

入力ACケーブル

P4LTシリーズには、入力用のACケーブルが１本添付されます。

標準 CABLE TYPE1 CABLEシリーズ CABLEシリーズ 125 V/10 A 2.5 m
固定長
-L(200V)、-L(220V)
-L(240V)オプション		 CABLE TYPE3 CABLEシリーズ CABLEシリーズ 250 V/10 A 2.5 m
固定長
別売 CABLE TYPE4 CABLEシリーズ CABLEシリーズ 250 V/10 A 2.5 m
固定長
電源/電子負荷用シーケンスソフトウェア

PSS2シリーズ
PSS2は、簡単な設定で松定プレシジョン製の各種電源や電子負荷、電源用デジタルコントローラをシーケンス動作させることができる専用ソフトです。電子部品のエージング試験やバーンイン試験、耐電圧試験、自動車電装品の耐久試験、断続/連続動作試験や各種シミュレーション試験などに最適です。
