スルーレート(Slew Rate)とは、電源の周波数特性を表す指標の1つです。

高電圧アンプは、入力信号を増幅(高電圧化)して出力する電源ですが、この動作速度を表わすパラメータとしてスルーレートが使われます。入力値が変化した際に、出力値が単位時間あたりにどれくらい変化できるかを示します。

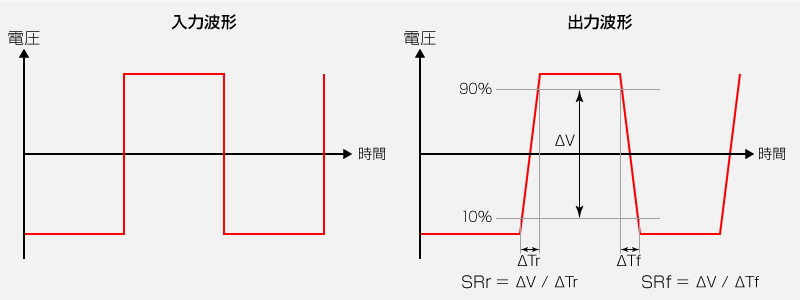

たとえば立ち上がりや立ち下りが急なパルス信号を入力した場合、理想としては同じようなパルス信号が出力されることですが、実際にはスルーレートによる制限が存在し、出力の波形は傾きのある山型の波形になります。この山の傾きを示すのがスルーレートです。

スルーレートは立ち上りか立ち下りのうち、追従が遅いほうを基準にします。

高電圧アンプでは、入力電圧が1Vの信号を10kVなどに増幅して出力します。信号が正弦波でスルーレートが10000V/secあれば立ち上がりに1秒かかってしまします。その為、高電圧アンプには高速のスルーレート性能が求められます。
